Anteny do bezprzewodowych czujników i koncentratorów


  • Różne wersje konstrukcyjne anten
  • Różne zakresy częstotliwości pracy
  • Różne zastosowania
  Antena kątowa

Właściwości anten

Stosowane w czujnikach (przyrządach pomiarowych: termometrach, higrometrach itp.) bezprzewodowe łącza radiowe pracują w ogólnodostępnych pasmach częstotliwości wykorzystując bardzo małe moce nadajników (rzędu pojedynczych miliwatów). Zaletą takiego rozwiązania jest mobilność urządzeń pomiarowych przy jednoczesnym niewielkim zużyciu prądu, co umożliwia zasilanie urządzeń z niewielkich baterii przez długi czas (czasami nawet przez kilka lat). Mała moc nadajnika wiąże się jednak z ograniczonym zasięgiem transmisji sygnałów pomiarowych.

 Aby zapewnić odpowiedni zasięg, należy odpowiednio dobrać anteny, w zależności od:

  • częstotliwości, na jakiej pracuje łącze bezprzewodowe w danym urządzeniu,
  • miejsca i otoczenia wokół instalowanego urządzenia,
  • wymaganego zasięgu transmisji pomiarów.

Przy usytuowaniu czujników i odbiornika ich sygnałów (któym może być np. punkt dostępu, tablet, smartfon) razem w jednym niewielkim pomieszczeniu, wystarczy użyć niewielkich antenek. Niektóre wersje urządzeń pomiarowych posiadają antenę wbudowana wewnątrz obudowy i nie mają możliwości zastosowania anteny zewnętrznej.

W miejscach, gdzie transmisja radiowa będzie stłumiona przez ściany pomieszczeń, np. w magazynach z metalowymi konstrukcjami ścian i zbrojonymi stropami, w magazynach wypełnionych paletami z towarem bądź w ładowniach samochodów ciężarowych, można spodziewać się znacznego ograniczenia zasięgu transmisji. Aby poprawić zasięg w takich przypadkach należy użyć odpowiedniej anteny o większych wymiarach (dłuższej, o większym tak zwanym zysku). W skrajnym przypadku, może być konieczne użycie anteny na kablu tak, by czujnik był w kontrolowanym pomieszczeniu (np. w metalowej klatce chłodni), a jego antena była zainstalowana na zewnątrz tego pomieszczenia.

Różne wersje anten

Anteny, w zalezności od przeznaczenia, moga być wyposażone w złącza typu SMA lub FME:

  • SMAm - złącze SMA męskie,
  • SMAf - złącze SMA żeńskie,
  • FME (do LB-707).

Anteny mają dość podobny wygląd, dlatego, po przetestowaniu przez nas ich prawidłowego funkcjonowania i dla rozróżnienia zakresu częstotliwości, są przez nas oznaczane kolorowymi opaskami:

  • Czerwona - pasmo 430 MHz, urządzenia serii LB-525, LB-499-ELWAVE,
  • Żółta - pasmo 900 i 1800 MHz, urządzenia serii LB-707, LB-499-GSM, LB-524,
  • Zielona - pasma 2,4 GHz, urządzenia serii LB-523,
  • Fioletowy - antena aktywna GPS, urządzenie LB-499-GPS.

Dodatkowo w oznaczeniu każdej anteny występuje jednoliterowy opis wersji jej konstrukcji mechanicznej:

  • /K - kątowa,
  • /P - prosta,
  • /L - łamana (możliwa konfiguracja jako kątowej lub prostej),
  • /M - magnetyczna (z kablem),
  • /N - nalepiana (paskowa, z kablem wychodzącym w połowie paska).

Opis wersji konstrukcji jest uzupełniony długością antenki zaokrągloną do całkowitych centymetrów (antenki długie maja większy zysk energetyczny i są korzystne w miejscach o słabym zasięgu), np:

  • /K7 - kątowa o długości 14,9..15 cm,
  • /M42 - magnetyczna o długości 41,9..42 cm.

Dodatkowo, w antenkach z kablem występuje informacja o długości kabla zaokrągloną do całkowitych metrów, np:

  • /1m - z kablem o długości od 1 do 1,5 m,
  • /2m - z kablem o długości od 2 do 2,5 m.
Uwaga: nie wszystkie wersje anten są dostępne, przykładowo występujące wersje anten wymieniono poniżej.

Przykładowe wersje stosowanych anten


Oznaczenie
Częstotliwość
- kolor opaski
Długość
anteny
Zastosowanie
Złącze
Wygląd
ANT/430/P8
430 MHz

CZERWONY
76 mm
LB-525
EL-WAVE
SMAm

Antena prosta
ANT/430/K8 430 MHz

CZERWONY
76 mm
LB-525
EL-WAVE
SMAm
Antena kątowa
ANT/430/M11/2m 430 MHz

CZERWONY
111 mm
LB-525
EL-WAVE
SMAm Antena GSM magnetyczna z kablem
ANT/GSM/P8
GSM,
900 i 1800 MHz

ŻÓŁTY
76 mm LB-524
LB-499-GSM
SMAm Antena prosta
ANT/GSM/K8
GSM,
900 i 1800 MHz

ŻÓŁTY
76 mm LB-524
LB-499-GSM
SMAm Antena  kątowa
ANT/GSM/L14 GSM,
900 i 1800 MHz

ŻÓŁTY
137 mm LB-524
LB-499-GSM
SMAm Antena łamama
 ANT/GSM/M11/2m
GSM,
900 i 1800 MHz

ŻÓŁTY
111 mm
LB-524
LB-499-GSM
SMAm Antena GSM magnetyczna z kablem
Ant/WiFi/P8
2,4 GHz

ZIELONY
76 mm LB-523 SMAm Antena prosta
Ant/WiFi/L11 2,4 GHz

ZIELONY
109 mm
LB-523 SMAm Antena łamana

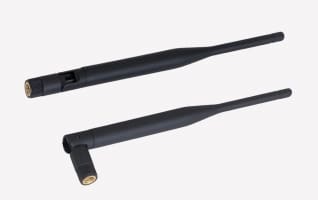

Ant/WiFi/L20 2,4 GHz

ZIELONY
200 mm
LB-523 SMAm Antena łamana długa
ANT/WiFi/M12/2m 2,4 GHz

ZIELONY
111 mm
LB-523
SMAm Antena magnetyczna z kablem
