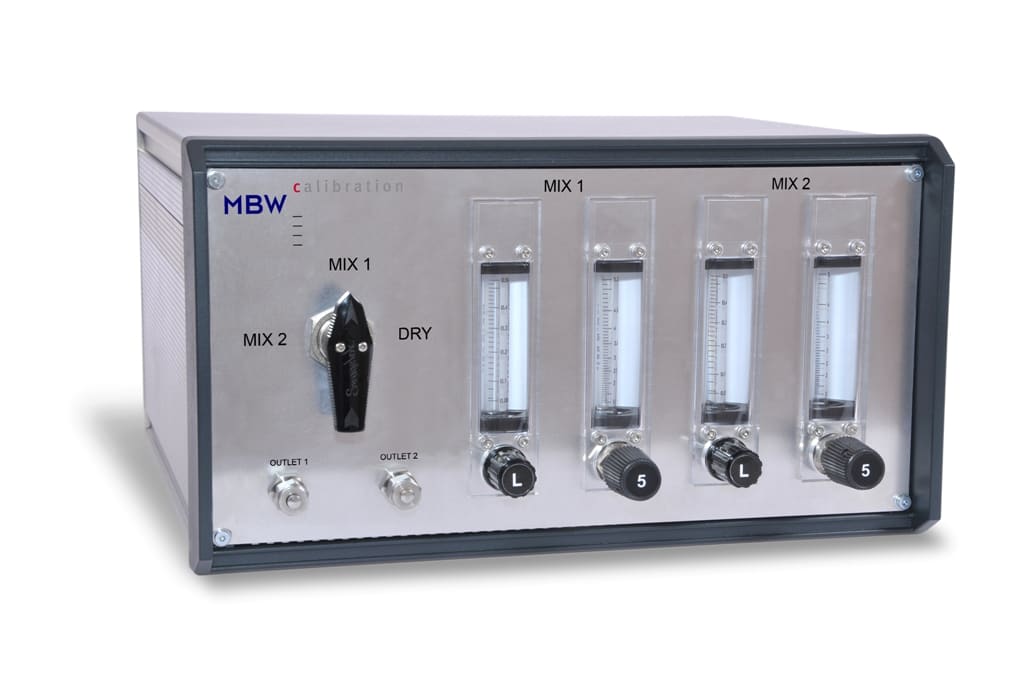

Generator przepływowy wilgotności MBW HFG1

Generator przepływowy wilgotności MBW HFG1
  • Generator wilgotności
  • Kalibracja punktu rosy/szronu
  • Mieszanie suchego i wilgotnego gazu
  • Wewnętrzny nawilżacz
  • Generacja stabilnego punktu rosy
  • Generacja stabilnego punktu szronu
  • Wbudowany reduktor ciśnienia
  • Zawory sterujące o dużej stabilności
  • Odporna obudowa


Zasada działania generatora wilgotności MBW typ HFG1

Generator wilgotności HFG1 pozwala użytkownikom wytwarzać gaz ze zmienną wartościa temperatury punktu rosy lub szronu, który może być wykorzystywany podczas kalibracji higrometrów. Generator działa na zasadzie mieszania w odpowiedniej proporcji gazu suchego z gazem wilgotnym dostarczanym przez wewnętrzny nawilżacz przepływowy. Dostosowując proporcje mieszania za pomocą zaworów zamontowanych na przednim panelu można ustawić wymaganą wartość temperatury punkty rosy/szronu gazu, która musi być kontrolowana za pomocą zewnętrznego higrometru odniesienia, takiego jak np. MBW 973 lub MBW 373.

Prostota obsługi generatora wilgotności MBW typ HFG1

Konfiguracja generatora wilgotności HFG1 zajmuje tylko kilka minut. W pierwszej kolejności należy napełnić nawilżacz przepływowy wodą destylowaną, następnie podłączyć higrometr odniesienia do wylotu 1, podłączyć gaz wlotowy, ustawić regulator na wymagane ciśnienie robocze i dostosować natężenie przepływu do wymaganej wartości. Wylot 2 jest podłączony do badanego przyrządu za pomocą standardowych rurek i złączek.

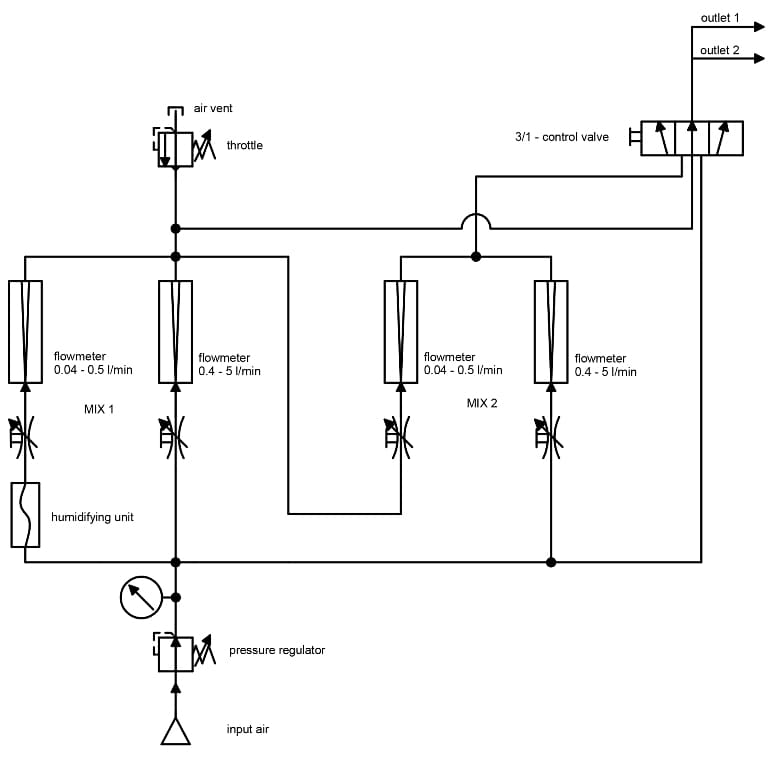

Schemat generator przepływowy wilgotności MBW HFG1

Specyfikacje techniczne generatora wilgotności MBW typ HFG1

PARAMETR WARTOŚĆ
Zakres temperatury punktu rosy/szronu -80…+20 °C
Zakres ciśnienia wejściowego 150…1000 kPa
Zakres ciśnienia wyjściowego
100…200 kPa
Dokładność (w oparciu o dokładność  przyrządu referencyjnego) ≤ ± 0,1 °C punktu rosy/szronu
Przepływ wyjściowy
0,5…5 l/min
Złączki gazowe
Swagelock 6 mm (opcja 1/4")
Waga 6 kg
Wymiary zewnętrzne 300 x 357 x 195 mm

MBW Callibration Ltd. zastrzega sobie prawo do zmiany urządzeń i ich parametrów bez uprzedzenia.

LAB-EL Elektronika Laboratoryjna Sp.J. jest autoryzowanym i wyłącznym dystrybutorem przyrządów pomiarowych produkcji  MBW na terenie Polski.

Producent:
MBW Calibration Ltd.
Seminarstrasse 57
CH-5430 Wettingen
Szwajcaria
