Higrometr punktu rosy z chłodzonym lustrem


  • Higrometr SF6 Analyzer 973
  • Pomiar punktu rosy w SF6
  • Odporny i przenośny

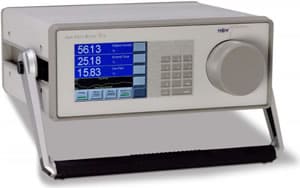

Higrometr punktu rosy MBW 973

Opis

Higrometr punktu rosy MBW SF6 Analyzer 973 został stworzony z myślą o pomiarach wykonywanych w terenie, dlatego posiada mocną i stabilną konstrukcję, wygodną do przenoszenia. Typowym zastosowaniem higrometru jest pomiar punktowy w sulphurhexafluoridzie (SF6). Badany gaz przepływa w wyniku różnicy ciśnień pomiędzy wlotem i wylotem (przy minimalnej różnicy ciśnień 10 mbar (1 kPa)). Jeżeli różnica ciśnień jest za mała lub gaz jest być mierzony w obwodzie zamkniętym, możliwe jest zastosowanie opcjonalnej pompy gazu, dostępnej w wyposażeniu przyrządu.

Pomiary bazujące na zasadzie chłodzonego lustra gwarantują bezpośredni (definicyjny) i precyzyjny pomiar aktualnej wilgotności bez błędów bezwładności i histerezy. System pomiarowy higrometru jest stabilny i nie wymaga rekalibracji. Wbudowany tzw. zespół "testu lodu" pozwala na dokonanie testu dokładności wskazań.

Higrometr punktu rosy SF6 Analyzer 973 jest wyposażony w system odzysku gazu, który przechowuje próbki gazu podczas procesu pomiaru w zbiorniku wewnętrznym. Po zakończeniu pomiarów, przechowywany gazy jest automatycznie pompowany z powrotem do pierwotnego lub do innego pojemnika. Ciśnienie gazu w tym pojemniku jest także mierzone.

Higrometr jest konfigurowany przez użytkownika poprzez dotykowy ekran kolorowy LCD. Ten higromtr punktu rosy może być skonfigurowany do pomiaru ciśnienia, wilgotności i procentowej zawartości SF6 z automatycznym lub ręcznym sterowaniem pompy zwrotnej. Wykorzystując dwukierunkowy port RS-232 można wszystkie dane pomiarowe łatwo przenieść do komputera i wygenerować raport.

Standardowa wersja higrometru punktu rosy MBW 973-SF6 zawiera wmontowaną z przodu głowicę pomiarową, odporną na ciśnienie, z trzystopniowym chłodzącym elementem Peltier'a. Przewody wewnętrznego obwodu dla pomiaru agresywnych gazów są wykonane z PTFE i stali nierdzewnej. Wbudowany w higrometr elektroniczny przepływomierz, który pracuje niezależnie od pozycji urządzenia, monitoruje poprawny przepływ gazu. Do przewożenia urządzenia i towarzyszących mu akcesoriów przygotowana jest obudowa transportowa, dostępna jako opcja dodatkowa.

System może być dostarczany w stanie gotowym do natychmiastowego użycia wraz ze stosowanym branży wyposażeniem (szybkozłączki i rurki do pobierania próbek gazu).

Dane techniczne

PARAMETR WARTOŚĆ
Zakres pomiarowy temperatury punktu rosy / szronu: -50…+20 °C
Zakres pomiarowy zawartości wilgoci: objetościowo: 40...20000 ppm, wagowo: 5...2500 ppm
Zakres pomiarowy objetości SF6: 80...100 %
Zakres pomiarowy ciśnienia: 120…1000 kPa abs
Dokładność pomiaru temperatury punktu rosy / szronu: ≤ ± 0,5 °C
Dokładność pomiaru zawartości wilgoci: ≤ ± 1 ppm +6% wartości odczytanej
Dokładność pomiaru objetości SF6: ≤ ± 0.5%
Dokładność pomiaru ciśnienia: ≤ ± 3 kPa
Powtarzalność: +/- 0,1 °C, +/- 1 cyfra
Wyjście/wejście cyfrowe: RS-232
Zasada pomiaru: Higrometr punktu rosy z chłodzonym lustrem, detekcja optyczna
Chłodzenie: Termoelektryczne, element Peltier'a, 3-stopniowy
Przepływ gazu mierzonego: 1 l/min
Napięcie zasilania: 110...240 VAC, 50/60 Hz
Pobór mocy: Około 200 W
Warunki otoczenia: -10...+40 °C dla pracy
-20...+50 °C dla przechowywania
98% RH bez kondensacji
Waga: Około 16,5 kg (31 kg ze skrzynką transportową)
Wymiary zewnętrzne: 420 x 155 x 390 mm (skrzynka transportowa: 624 x 305 x 495)

MBW Callibration Ltd. zastrzega sobie prawo do zmiany urządzeń i ich parametrów bez uprzedzenia.

Producent:
MBW Calibration Ltd.
Seminarstrasse 57
CH-5430 Wettingen
Szwajcaria
