Konfiguracja serwera: MODBUS-TCP

Przeznaczenie

Program lbx ma możliwość uruchomienia wewnętrznego serwera MODBUS/TCP, który działa jak typowe urządzenie MODBUS slave - odpowiada na zapytania z urządzeń master. W ten sposób program lbx może "udawać" urządzenie z interfejsem MODBUS, udostępniając swoje dane do innych programów (np. SCADA), prezentując zmienne jako rejestry.

Konfiguracja

Serwer MODBUS

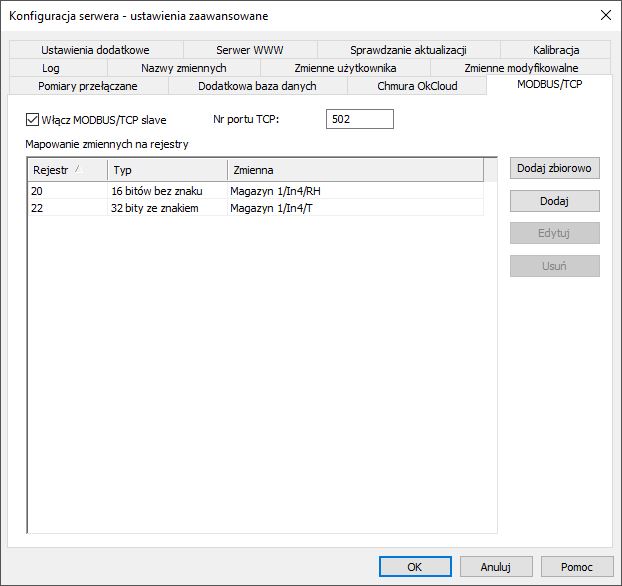

W celu włączenia serwera MODBUS/TCP należy na zakładce konfiguracyjnej zaznaczyć opcję "włącz MODBUS/TCP slave". Dodatkowo opcjonalnie można podać numer portu TCP na jakim ma działać serwer, domyślnie jeśli port nie zostanie podany to jest używany port 502 właściwy dla usługi MODBUS/TCP.

Mapowanie zmiennych na rejestry

Udostępnianie zmiennych z programu lbx przez interfejs MODBUS/TCP polega na przypisaniu ich do odpowiednich numerów rejestrów widzianych w protokole MODBUS. Dla zmiennych odpowiadających wartościom mierzonym używane są rejestry typu INPUT, które czytane są za pomocą funkcji 04 (Read Input Registers). Obecnie wszystkie zmienne przekazywane są w postaci liczb FLOAT, z których każda zajmuje parę rejestrów MODBUS.

Do eksportu zmiennych w postaci rejestrów służy tabela "Mapowanie zmiennych na rejestry", w której definiuje się odpowiednie pary zmienna-rejestr. Wpisy do tabeli można dodawać, edytować i usuwać za pomocą przycisków Dodaj, Edytuj, Usuń znajdujących się z prawej strony tabeli.

Dodanie rejestru polega na podaniu adresu rejestru i nazwy zmiennej w której znajduje się wynik pomiaru.
Adres rejestru musi być podany w postaci dziesiętnej - liczba parzysta, gdyż liczby FLOAT zajmują parę rejestrów.
Nazwa zmiennej musi być podana z pominięciem nazwy serwera, przykładowo dla istniejącej zmiennej o nazwie:

nazwa_serwera/urządzenie/wejście/wynik
należy podać:
/urządzenie/wejście/wynik
