Instrukcja tworzenia stron www użytkownika

1. Opis
2. Dodawanie nowej strony użytkownika
3. Zmienne
4. Wykresy
5. Instrukcja warunkowa IF
6. Pliki graficzne

1. Opis

Serwer WWW umożliwa dodanie własnych stron, które będą zawierały dowolną treść. Dane zawarte na tych stronach mogą być uzupełnianie o aktualne wartości zmiennych i wykresy przy pomocy specjalnych znaczników LBX.

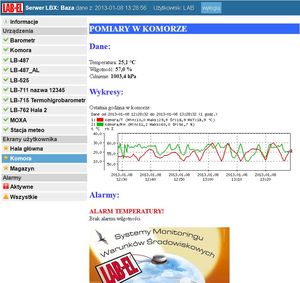

Konfiguracja ekranu www

2. Dodawanie nowej strony użytkownika

W folderze instalacji serwera należy utworzyć nowy folder. Jego nazwa będzie używana jako nazwa strony użytkownika (np. LBX/www/Ekran1). W tym folderze należy utworzyć plik index.html zawierający właściwą treść strony, uwzględniając tylko dane zawarte między znacznikami <body>...</body> W przypadku umieszczenia całej strony, będzie brana pod uwagę tylko zawartość<body>...</body>
Do kodowania polskich znaków użyto strony kodowej "windows-1250".

Treść przykładowego pliku index.html znajdującego się w folderze LBX/www/Ekran1:

<p>
Witaj LBX!
</p>

3. Zmienne

Serwer LBX może aktualizować wartości zmiennych umieszczonych na stronie www użytkownika. W tym celu należy użyć specjalnej notacji, dzięki której program odróżni miejsce do wstawienia wartości zmiennej od zwykłej treści.
Dla zmiennej o nazwie "Termometr 1/T" należy w źródle strony www wstawić:
{{$$V VAR=Termometr 1/RH $$}}
Jest to specjalna notacja dla programu LBX z nazwą zmiennej w środku. Rozpoczyna się znakami {{$$V a kończy $$}}. W środku opisana jest wartość VAR=NAZWA_ZMIENNEJ.

Inne przykładowe wartości zmiennych, które zostaną automatycznie wstawione:
{{$$V VAR=Komora/RH $$}}
{{$$V VAR=Barometr/P0 $$}}
Należy zwrócić uwagę, że w nazwie zmiennej nie występuje nazwa serwera.

Przykład
Treść strony www, w ktrórej będą aktualizowane 3 zmienne, o ile takie istnieją na serwerze:

<h2>Dane:</h2>
<p>
Temperatura: {{$$V VAR=Komora/T $$}}<br>
Wilgotność: {{$$V VAR=Komora/RH $$}}<br>
Ciśnienie: {{$$V VAR=Barometr/P0 $$}}<br>
</p>

4. Wykresy

Na stronie www użytkownika można umieścić wykres prezentujący wybrane dane z bazy danych programu.
Służy do tego notacja:
{{$$G TIME=0 ; VAR=Komora/T ; VAR=Komora/RH $$}}

Wszystkie możliwe parametry:

  • TIME - określenie zakresu czasu na wykresie.
    • 0 - 1 godzina
    • 1 - 6 godzin
    • 2 - 12 godzin
    • 3 - 24 godziny
    • 4 - 7 dni
    • 5 - 30 dni
  • VAR - dla każdej zmiennej rysowanej na wykresie należy dodać osobny wpis typu VAR=NAZWA_ZMIENNEJ
  • X - szerokość wykresu
  • Y - wysokość wykresu
  • COLOR_R - tło wykresu, wartość koloru czerwonego od 0 do 255 zgodnie z RGB
  • COLOR_G - tło wykresu, wartość koloru zielonego od 0 do 255 zgodnie z RGB
  • COLOR_B - tło wykresu, wartość koloru niebieskiego od 0 do 255 zgodnie z RGB

Obowiązkowym parametrem w tej notacji jest tyko nazwa zmiennej, więc minimalny wpis może wyglądać tak:
{{$$G VAR=Komora/RH $$}}

Notacja rozpoczyna się "{{$$G" natomiast kończy "$$}}", parametry wewnątrz muszą być rozdzielone znakiem średnika.

Przykładowe wykresy:
{{$$G TIME=0 ; VAR=Komora/T ; VAR=Komora/RH ; X=600; Y=200 $$}}
{{$$G TIME=1 ; VAR=Barometr/P0 ; X=600 ; Y=400 ; COLOR_R=230 ; COLOR_G=242 ; COLOR_B=255 $$}}

Przykład zawartości strony www z wykresami:

<h2>Wykresy:</h2>

<p>
Ostatnia godzina w komorze:<br>
{{$$G TIME=0 ; VAR=Komora/T ; VAR=Komora/RH ; X=600; Y=200 $$}}
</p>

<p>
Ciśnienie:<br>
{{$$G TIME=1 ; VAR=Barometr/P0 ; X=600 ; Y=200 $$}}
</p>

5. Instrukcja warunkowa IF

Na stronie www można wyświetlać określoną treść w zależności od wartości zmiennej.
Głównym zastosowaniem są alarmy, dzięki którym można w specjalny sposób informować użytkownika na przykład o przekroczeniu progu alarmowego.

Przykładowa notacja:
{{$$IF VAR=alarm/KomoraT_w20 $$}}ALARM TEMPERATURY!{{$$ELSE$$}}Brak alarmu temperatury{{$$ENDIF$$}}

Cała notacja instrukcji warunkowej składa się z trzech członów:
{{$$IF VAR=NAZWA_ZMIENNEJ $$}}
...
{{$$ELSE$$}}
...
{{$$ENDIF$$}}

W pierszym członie należy podać nazwę zmiennej. Sprawdzany jest warunek, czy wartość zmiennej jest większa od zera. Jeśli dana zmienna nie istnieje lub ma błedną wartość, warunek także nie zostanie spełniony.
W przypadku spełnienia warunku (zmienna < 0) do strony www zostanie wstawiona treść występująca po końcu znacznika {{$$IF ... $$}}. Brak spełnionego warunku spowoduje wstawienie treści występującej po {{$$ELSE$$}} lub brak treści jeśli blok {{$$ELSE$$}} nie występuje.

Przykłady:
{{$$IF VAR=alarm/KomoraRH_m70 $$}}ALARM WILGOTNOŚCI!{{$$ELSE$$}}Brak alarmu wilgotności{{$$ENDIF$$}}
{{$$IF VAR=alarm/KomoraRH_m70 $$}}ALARM WILGOTNOŚCI!{{$$ENDIF$$}}
{{$$IF VAR=alarm/KomoraT_w20 $$}}<b>ALARM TEMPERATURY!</b>{{$$ENDIF$$}}

6. Pliki graficzne

Pliki graficzne umieszczane na stronie www użytkownika powinny być umieszczone w folderze strony użytkownika lub w podfolderze.
Ścieżka do pliku powinna odnosić się do położenia pliku index.html (LBX/www/Ekran1/rysunek.jpg).

Przykład źródła dla pliku rysunek.jpg:
<img alt="rysunek" src="rysunek.jpg">
