Terminal alfanumeryczny LB-120 SVGA


  • terminal ANSI
  • współpraca z typowym wyposażeniem PC
    • monitor
    • klawiatura
    • mysz
  • możliwość podłączenia czytnika kodów kreskowych
Terminal alfanumeryczny LB-120 SVGA
Uwaga: Produkt wycofany z produkcji. Istnieje możliwość uruchomienia produkcji przy większym zamówieniu.

Opis

LB-120 stanowi terminal ANSI zbliżony do DEC VT-320. Cechuje się miedzy innymi takimi parametrami jak:

  • współpraca z monitorem SVGA-MONO,
  • wysoka jakość znaków (matryca 15 x 15 punktow) i zmniejszone migotanie obrazu (odchylanie pionowe 70 Hz),
  • generatory polskich znaków,
  • współpraca z klawiaturą typu IBM-PC z łatwym dostępem do polskich liter (klawisz Alt),
  • rożne formaty ekranu (24 lub 25 linii tekstu, 1 lub 2 strony),
  • funkcje dodatkowe: kalkulator, tabela kodów ASCII, kalendarz, zegar,
  • dodatkowe sekwencje sterujące (np. kasowanie okien, rysowanie ramki, przewijanie okna, lokalny stos okien).
Ponadto terminal LB-120 zapewnia:
  • obsługę ekranu zgodną z terminalami DEC VT-320, łącznie z trybem 132 znaków w linii, podwójną szerokością i wysokością znaków oraz "miękkim" przewijaniem tekstu (smooth scroll),
  • bardzo duża szybkość działania,
  • prostotę konfigurowania (w trybie rozwijanych okien),
  • mały pobór mocy i duża niezawodność.

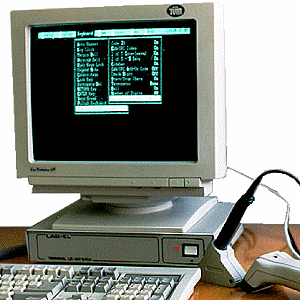

Terminal jest produkowany w oddzielnej obudowie, stanowiącej podstawkę pod monitor. Jest przystosowany do współpracy z typowym monitorem SVGA monochromatycznym  oraz z typową klawiaturą typu IBM-PC - zalecane są modele klawiatury zawierające 101 klawiszy. Urządzenie może być wyposażone we wbudowany dekoder kodów kreskowych lub interfejs do podłączenia myszy.

Dane techniczne

  • PARAMETRY MONITORA Odchylanie poziome 31.5 kHz, pionowe 70 Hz, częstotliwość punktu 46 MHz, SVGA mono.
  • FORMAT EKRANU 24 lub 25 linii tekstu po 80 lub 132 znaki plus linia statusowa.
  • GENERATOR ZNAKÓW Pole znakowe 15 x 15 punktow, zdefiniowane 416 znaków, możliwość dodatkowo ładowania definicji 96 znaków do pamięci RAM (download).
  • ZESTAWY ZNAKÓW Możliwosć wyboru: Standard ASCII, IBM-PC, DEC Supplemental Graphics, ISO Latin-1, DEC Special Graphics, oraz z polskimi literami: ISO LATIN-2, IBM Latin-2, MAZOWIA, (w LB-120) Data Start 1, Data Start 2, POL 1, a ponadto jeden zestaw ładowany z systemu.
  • ATRYBUTY WIDEO Negacja (inverse), podkreślenie (underline) intensywność (halfbright / bold intensity), migotanie (blinking), dodatkowo możliwość zdefiniowania pracy całego ekranu w inwersji - jasne tło / ciemne znaki (inverse background).
  • ATRYBUTY LINII Pojedyncza lub podwójna szerokość i wysokość tekstu.
  • KURSOR Rożne warianty: włączony / wyłączony, kształt - podkreślenie lub blok (dwa rodzaje bloku), migoczący lub nie.
  • PAMIĘĆ EKRANU Możliwość wyboru trybu: jedna lub dwie strony tekstu (24/25 lub 48/50 linii).
  • KLAWIATURA Interfejs klawiatury typu IBM-PC/XT z dekodowaniem i interpretacja kodów klawiszy dla klawiatury typu Enhaced IBM-PC/AT (101 klawiszy).
  • INTERFEJS RS-232C (PIERWSZY - HOST) Sygnały: TxD, RxD, RTS, CTS, DTR i DSR, szybkości transmisji: 38400, 19200, 9600, 4800, 2400, 1200, 600, 300 lub 150 bps, 7 lub 8 bitów informacyjnych, 1 lub 2 bity stopu, opcjonalna kontrola parzystości, protokół XON-XOFF lub synchronizacja sprzętowa (RTS/CTS), dlugość bufora 256 lub 2048 znaków, transmisja "full duplex", we/wy napięciowe lub pętla prądowa z izolacją galwaniczną.
  • INTERFEJS RS-232C (DRUGI - OPCJA) Opcjonalny interfejs do dołączenia urzadzeń dodatkowych: - czytnika kodu kreskowego i myszy, - wyświetlacza kasowego i szuflady kasowej, - innego urządzenia przez drugi port RS-232C o szybkości jak dla pierwszego portu.
  • DRUKARKA Interfejs CENTRONICS, działajaca w standardzie EPSON LX-800 lub IBM Proprinter II.
  • PROCESOR/PAMIĘĆ 6.144 MHz HD64180, 64K EPROM, 40K RAM, EEPROM 2048 bity (konfiguracja).
  • GABARYTY Szer. x wys. x gleb. = 300 x 55 x 230 mm.
  • POBÓR MOCY < 20 VA.

Oprogramowanie

  • TRYBY PRACY Emulacja standardów: VT-52, VT-100, VT-300/7 bit, VT-300/8 bit, QNXT, QNXT++.
  • KONFIGURACJA Przy pomocy wygodnego w użyciu systemu rozwijanych okien z możliwoscia zapamietania parametrów w pamieci nieulotnej (łącznie z definicją punktów tabulacji i klawiszy programowalnych - funkcyjnych).
  • OBSŁUGA EKRANU Możliwosc wyboru szybkości przewijania ekranu, "skokowe" lub miękkie przewijanie ekranu (jump / smooth scroll) w obu kierunkach, z programowalną szybkością, możliwość automatycznego wygaszenia ekranu po pewnym czasie jeżeli terminal nie jest używany (screen saver).
  • OBSŁUGA DRUKARKI Możliwość inicjalizacji kopii ekranu z klawiatury lub praca w jednym z nastepujacych trybow: drukowanie automatyczne (auto print mode), transfer danych z systemu do drukarki (controller mode) lub równoczesne wyświetlanie danych na ekranie i wysyłanie na drukarkę (concurrent print mode). Podczas wykonywania kopii ekranu terminal może obsługiwać drukarkę w bardziej zlożony sposób uwzgledniajacy np. drukowanie polskich liter na drukarce, która nie jest w nie wyposażona oraz graficzną reprezentację atrybutów wideo na ekranie.
  • FUNKCJE DODATKOWE Wygodny w użyciu kalkulator, tabela kodów ASCII, kalendarz, zegar, dodatkowe sekwencje sterujące, konfiguracja dekodera kodów kreskowych, obsługa myszy.

Dekoder kodów kreskowych LB-400

Uwaga: Produkt wycofany z produkcji. Istnieje możliwość uruchomienia produkcji przy większym zamówieniu.

Dekoder LB-400 współpracuje z piórem świetlnym, skanerem CCD lub czytnikiem szczelinowym. Dekoder LB-400 jest przeznaczony do wbudowania w terminal LB-120 LAB-EL i jest z nim połączony przez lokalny interfejs szeregowy. Rozwiązanie takie jest wygodne dla użytkownika, ponieważ:

  • terminal i dekoder umieszczone we wspólnej obudowie umożliwiają zwartą konstrukcję stanowiska roboczego, zminimalizowanie ilości kabli łączacych jego podzespoły,
  • nie wymaga modyfikacji oprogramowania systemowego współpracującego z terminalem,
  • pozwala na wygodne i czytelne konfigurowanie dekodera w ramach lokalnej konfiguracji terminala,
  • znacznie obniża cenę zestawu.
Z punktu widzenia oprogramowania systemowego dekoder jest widziany tak, jak klawiatura terminala. Odczytane etykiety są wysyłane w formie znaków ASCII, przy czym obojętne jest, czy dane są wprowadane z klawiatury czy z czytnika.

Dekoder LB-400 został zoptymalizowany dla odczytu kodów kreskowych (zwlaszcza '2 of 5 family') o niskiej jakości - to jest takich, jakie można uzyskać na standardowej drukarce 9-cio igłowej. Dzieki temu typowe zastosowanie dekodera zintegrowanego z terminalem to:

  • terminale do systemów kasowych (odczyt etykiet na produktach),
  • terminale do systemów ksiegowych (odczyt etykiet z faktur, odczyt z rachunków wpływających na pocztę za telefon i do zakladów energetycznych za energię, odczyt z dokumentów wewnetrznych w magazynach i hurtowniach),
  • terminale do systemów wymagajacych identyfikacji użytkownika - przy współpracy z czytnikiem szczelinowym (odczyt etykiet z optycznych kart identyfikacyjnych w bankach, systemy rozliczania czasu pracy).

Dane techniczne

  • SYSTEMY KODOWANIA Code 39, EAN/UPC łącznie z kodami Add-On (EAN/UPC Supplements), 2 of 5 Interleaved, 2 of 5-5 Bars, Codabar,
  • DŁUGOŚĆ ETYKIETY do 48 znaków,
  • URZĄDZENIA WSPÓŁPRACUJĄCE Pióro świetlne, skaner CCD, czytnik szczelinowy - automatyczna detekcja typu współpracującego urządzenia po włączeniu zasilania.
  • KONFIGUROWANIE DEKODERA W konfiguracji terminala LB-120 LAB-EL, do wyboru opcje:
    • włączenie/wyłączenie sprawdzania opcjonalnych znaków kontrolnych (wystepujących w kodach: Code 39, 2 of 5, Codabar),
    • wybór terminatora etykiety - opcje: brak, CR, LF, CRLF, HT, ETX,
    • włączenie/wyłączenie sygnalizacji dźwiękowej poprawnego odczytu,
    • opcjonalna kontrola ilości cyfr dla kodów: 2 of 5 Interleaved, 2 of 5-5 Bars,
    • możliwość zablokowania dekodowania niektórych systemów kodowania (sposród włączonych dekoder wybiera właściwy system kodowania).
