Miernik stężenia dwutlenku węgla ZFP9


  • funkcja: miernik stężenia gazów toksycznych w powietrzu
  • pomiar: stężenie CO 2 (dwutlenek węgla)
  • metoda pomiaru: NDIR
  • wyjście analogowe 4..20mA
  • 2 wyjścia przekaźnikowe
Miernik stężenia dwutlenku węgla ZFP9

UWAGA: Miernik ZFP9 został wycofany z oferty i zastąpiony przez  LB-854

Opis

Miernik ZFP9 służy do pomiaru stężenia dwutlenku węgla CO 2 zawartego w powietrzu. Mierniki wytwarzane są w wersjach różniących się zakresem pomiarowym.

Miernik ZFP9 jest urządzeniem stacjonarnym, o niewielkich rozmiarach, zasilanym z zewnętrznego źródła. Miernik charakteryzuje się nowoczesną konstrukcją opartą o metodę NDIR (ang. non-dispersive infrared - metoda bezrozproszeniowa strumienia podczerwieni). Polega ona na pomiarze tłumienności promieniowania podczerwonego o określonej długości fali przepuszczanego przez mierzony gaz, które to tłumienie jest zależne od zawartości dwutlenku węgla w badanym gazie. Metoda NDIR w połączenniu z japońską precyzją producenta - firmy FUJI - zapewnia dokładny i stabilny wynik pomiaru oraz bezawaryjną pracę przez wiele lat (sprawdzoną w wielu aplikacjach).

Miernik posiada wbudowany membranowy filtr pobieranego do pomiaru gazu oraz pompkę zapewiającą stały przepływ mierzonego gazu o wydajności około 0,6 litrów na minutę. Gaz jest wprowadzany do miernika poprzez króciec o średnicy 4,8 mm.

Miernik posiada dwa programowane wyjścia przekażnikowe, które są aktywowane przy zaprogramowanych poziomach CO 2 (o regulowanych progach działania w zakresie 0...100% mierzonego zakresu) oraz jedno wyjście analogowe 4..20 mA (o nieliniowej charakterystyce).

Obszarem zastosowań miernika może być przykładowo:

  • pomiar stężenia CO 2 w halach upraw pieczarek,
  • kontrola emisji gazów w przemyśle,
  • monitorowanie do celów bezpieczeństwa,
  • kontrola pracy systemów wentylacyjnych w różnorodnych obiektach.

Dane techniczne

CHARAKTERYSTYKI POMIAROWE MIERNIKÓW
Oznaczenie ZFP9AB41 ZFP9BB41 ZFP9CB41 ZFP9EB41
Typ sensora NDIR NDIR NDIR NDIR
Zakres pomiaru 0...3000 ppm
0...0,3 %
0...10000 ppm
1...1%
0...5 % obj. 0...20 % obj.
Dokładność pomiaru CO 2 1 % zakresu (30 ppm) 1 % zakresu (100 ppm) 1 % zakresu (500 ppm) 1 % zakresu (0,2 %)
Standardowy zakres wyjścia analogowego 0...3000 ppm 0...10000 ppm 0...5 % obj. 0...20 % obj.
Dryft zera pomiaru CO 2 < +/- 10% zakresu pomiarowego / 6 miesięcy
Czas odpowiedzi pomiaru CO 2 10 sekund (dla przepływu gazu 0,6 l/min)
WYJŚCIA WYNIKÓW POMIARÓW
Wyjście analogowe 4..20 mA Robc <= 350 ohm
Wyjście przekaźnikowe (alarmowe) 250 V / 3 A Obciążenie rezystancyjne
Histereza wyjśc przekaźnikowych +/- 4 % dla sygnału równego 50% zakresu
WARUNKI PRACY
Zakres wilgotności względnej otoczenia 0...90 % bez kondensacji pary wodnej
Zakres temperatur pracy 0...+40 °C
Zakres temperatur przechowywania -20...+50 °C
Ciśnienie mierzonego gazu atmosferyczne zależność wskazań: +1,4 % na 1 kPa
ZASILANIE
Zakres napięć 230V +/- 10%  50..60 Hz
Pobór mocy zasilania 18 VA
WYMIARY ZEWNĘTRZNE, MASA

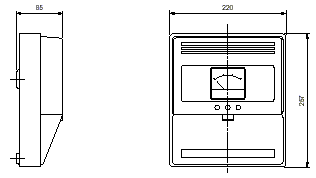

Miernik stężenia dwutlenku węgla ZFP9 Wymiary zewnętrzne: 257 x 220 x 85 mm

Masa: ok. 3 kg
