LB-380 - Konwerter wiatromierza

  • konwerter elektrycznych sygnałów mechaniki  wiatromierza LB-747 na standard 0..10V i 4..20mA
  • wyjścia analogowe :
    • 0..10V, proporcjonalne do prędkości wiatru
    • 0..10V, proporcjonalne do kierunku wiatru
    • 4..20mA, proporcjonalne do prędkości wiatru
    • 4..20mA, proporcjonalne do kierunku wiatru
LB-380 windsen2

Opis

Konwerter LB-380 współpracuje z mechaniką (WSD)  wiatromierza LB-747 i zamienia sygnały elektryczne miernika na ogólnie znany standard 0..10V i 4..20mA. LB-380 posiada dwa wyjścia prądowe i dwa napięciowe, których parametry są proporcjonalne do aktualnie zmierzonej prędkości i kierunku wiatru.

Dane techniczne

Wyjścia analogowe
(10) 0..10V, proporcjonalne do prędkości wiatru 0V - 0,0m/s, 10V - 90,0m/s (90m/s lub mniejsza wartość zgodna z indywidualnym życzeniem zamawiającego)
(11) i (14) masa sygnału
(12) 4..20mA, proporcjonalne do prędkości wiatru 4mA - 0,0m/s, 20mA - 90,0m/s (90m/s lub mniejsza wartośc zgodna z indywidualnym życzeniem zamawiającego)
(13) 0..10V, proporcjonalne do kierunku wiatru 0V - 0st, 10V - 359st
(15) 4..20mA, proporcjonalne do kierunku wiatru 4mA - 0st, 20mA - 359st
Dokładność przetwarzania +/- 50mV, +/- 0,1mA
Zasilanie
(8) AC lub dodatni biegun DC AC : 15..30V, DC : 20..45V
(9) AC lub biegun masy zasilania
Maksymalny pobór pradu 70mA
Dioda LED
Poprawna praca Migający zielony kolor
Sygnalizacja uszkodzenia konwertera Czerwony kolor
Warunki pracy
Zakres temperatur pracy 5...50°C
Zakres wilgotności względnej powietrza 5...95% (bez kondensacji wody)
Podłączenie LB-380/WSD
(1) 1 REED switch, zelony (green)
(2) 2 REED switch, czarny (black)
(3) 3 POTENTIOMETER (T1), biały (white)
(4) 4 POTENTIOMETER (T3), czarny (black)
(5) 5 WIPER of POTENTIOMETER (T2), czerwony (red)
(6) 6 POTENTIOMETER (T3), czarny (black)
(7) 7 Ekran, ekran przewodu nie jest elektrycznie połączony z obwodem LB-380. Zaleca się połączyć ekran z uziemieniem (uziemienie wiatromierza)
Pozostałe parametry
Wymiary 90 x 52 x 65 mm
Obudowa Dostosowana do montażu na szynie TS35

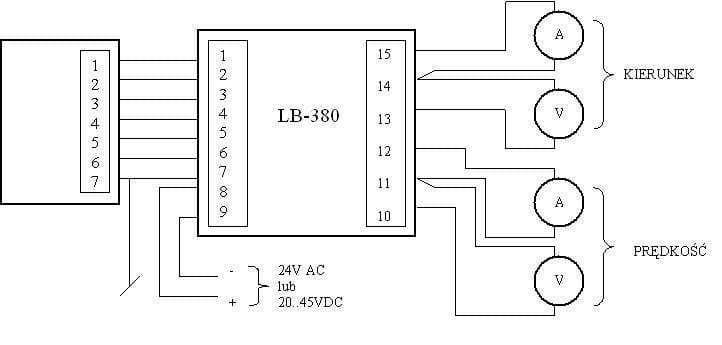

Schemat aplikacyjny LB-380

Połączenie konwertera z mechaniką wiatromierza (WSD) LB-747 należy zrealizować zgodnie z poniższym rysunkiem.
