Wyświetlacz LB-450: wyświetlanie różnych pomiarów


  • funkcje: wyświetlacz linii S300
  • przyrząd stacjonarny
  • graficzny podświetlany wyświetlacz
  • różne kolory podświetlenia
  • dwie wersje mechaniczne
  • wytrzymała i pyłoszczelna obudowa

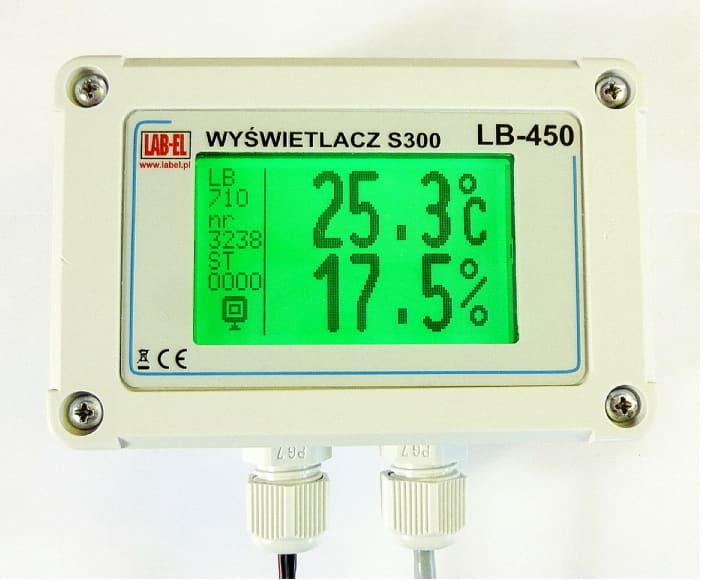

Wyświetlacz S300 LB-450

Opis wyświetlacza LB-450

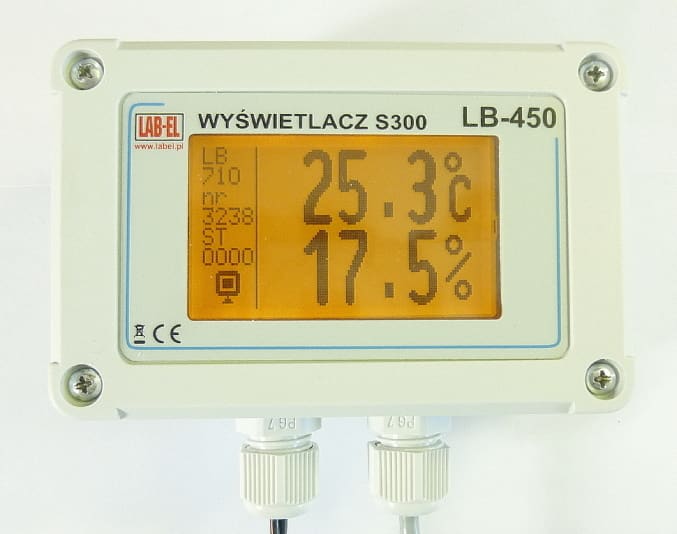

LB-450A - żółte podświetlenie
LB-450VA
żółte
podświetlenie LCD

Wyświetlacz LB-450 służy do wyświetlania pomiarów transmitowanych linią S300. S300 – jest to standard cyfrowej pętli prądowej stosowany przez firmę LAB-EL do transmisji pomiarów na duże odległości. Obsługiwane są następujące sondy:

  • LB-710 – termohigrometr,
  • LB-710T – termometr,
  • LB-711 – termometr 8-kanałowy,
  • LB-714 – termometr 2-kanałowy,
  • LB-715 – termometr-higrometr-barometr,
  • LB-716 – barometr,
  • LB-716P – ciśnieniomierz bezwzględny,
  • LB-716D – ciśnieniomierz różnicowy,
  • LB-746 – miernik prędkości i kierunku wiatru,
  • LB-747 – miernik prędkości i kierunku wiatru,
  • LB-750 – barometr laboratoryjny,
  • LB-797 – wilgotnościomierz materiałów stałych,
  • LB-850 – miernik stężenia CO2 i temperatury,
  • LB-854 – miernik stężenia CO2 i temperatury,
  • LB-900 – miernik promieniowania słonecznego,
  • LB-901 – 2-kanałowy miernik promieniowania słonecznego,
  • LB-905 – miernik stężenia tlenu i innych gazów,
  • LB-910 – miernik wilgotności powierzchniowej / czujnik zalania,

LB-450 jest włączany szeregowo w linię S300. Wyposażony jest w graficzny wyświetlacz ciekłokrystaliczny z możliwością podświetlenia. Cechy wyróżniające:

  • Graficzny wyświetlacz LCD.
    • Możliwość odwrócenia wyświetlacza programowo o 180stopni.
  • 4-stopniowe podświetlenie wyświetlacza (z odrębnego zasilacza)
    • Dla niektórych sond dopuszczalne jest zasilanie z linii S300 gdy ustawiony jest najmniejszy stopień jasności podświetlenia.
  • Zasilanie z linii S300.
  • Brak biegunowości linii S300.
  • Brak wyróżnionego kierunku transmisji S300.
  • Sygnalizacja wszystkich błędów pomiarów i błędów linii S300.

Wersje wyświetlacza

Wyświetlacz LB-450 występuje w następujących wersjach:

  • LB-450H – przewody we/wy po bokach obudowy
    • LB-450HA – podświetlenie żółte
    • LB-450HB – podświetlenie niebieskie
    • LB-450HG – podświetlenie zielone
    • LB-450HR– podświetlenie czerwone
    • LB-450HW – podświetlenie białe
  • LB-450V – przewody we/wy na dole obudowy
    • LB-450VA – podświetlenie żółte
    • LB-450VB – podświetlenie niebieskie
    • LB-450VG – podświetlenie zielone
    • LB-450VR – podświetlenie czerwone
    • LB-450VW – podświetlenie białe
  • Standardową wersją wyświetlacza jest LB-450VA

Dane techniczne wyświetlacza

ZASILANIE
Linia S300 12....24V
LED 7.....24V
Obciążenie prądowe linii S300 0,5mA
Pobór prądu podświetlenia 1 stopień jasności 3,2mA przy 12V
Pobór prądu podświetlenia 2 stopień jasności 7,4mA przy 12V
Pobór prądu podświetlenia 3 stopień jasności 9,8mA przy 12V
Pobór prądu podświetlenia 4 stopień jasności 14,1mA przy 12V
ZAKRES TEMPERATUR PRACY
Wyświetlacz LB-450 -20...+50 °C
SZCZELNOŚĆ OBUDOWY
Wyświetlacz LB-450 IP64
WYMIARY ZEWNĘTRZNE
LB-450 (bez przepustów na kable) 98 x 64 x 34 mm

WYPOSAŻENIE

  • wyświetlacz LB-450
  • instrukcja obsługi
  • zasilacz - na zamówienie
