Rejestratory temperatury i wilgotności LB-515P

  • miniatoruwy rejestrator temperatury (termograf): typ 21G, 21H, 22L, 23
  • miniatoruwy rejestrator wilgotności (higrograf): typ 23
  • monitoring temperatury i wilgotności w transporcie
  • wytrzymała i hermetyczna obudowa
  • wynik pomiaru temperatury przedstawiany w postaci:
    • wykresu w funkcji czasu
    • histogramu w funkcji temperatury
    • czasu przekroczenia wartości alarmowych
Rejestratory temperatury i wilgotności LB-515P

Opis

Przyrządy LB-515P (pastylka) służą do rejestracji temperatury (typ 21G, 21H i 22L) oraz temperatury i wilgotności (typ 23). Są to przyrządy w obudowach nierozbieralnych wykonanych ze stali nierdzewnej, odporne na wstrząsy, wilgoć, ciśnienie. Są wodoszczelne (za wyjątkiem typu 23). Konstrukcja logerów umożliwia ich dowolną lokalizację, głównie w przesyłkach transportowanych samochodami dostawczymi z klimatyzowaną przestrzenią transportową.

Przyrządy tego rodzaju, służące do rejestracji różnych wartości wielkości fizycznych nazywane są popularnie logerami. Rejestracja następuje po uaktywnieniu funkcji rejestracji (włączenie misji przy wykorzystaniu interfejsu LB-513P i oprogramowania LOGER) i realizowana jest w odstępach czasowych zgodnie z ustawieniami użytkownika. Start misji może być realizowany natychmiastowo, w określonym czasie, z określonym opóźnieniem lub przy przekroczeniu ustawionych wartości granicznych. Odstępy czasowe rejestracji w logerach typu 21G i 21H wynoszą od 1 minuty do 255 minut, w logerach typu 22L i 23 od 1 sekundy do 273 godzin. Wyniki pomiarów są zapisywane w nieulotnej pamięci wewnętrznej w postaci rekordów wartości oraz w formie histogramów. Podczas użytkowania należy zwrócić uwagę na fakt, że ustawienie krótkiego odstępu rejestracji powoduje większe zużycie baterii, a więc skrócenie czasu życia rejestratora (nie ma możliwości wymiany baterii). Zalecany, ze względu na żywotność baterii, jest okres rejestracji pomiarów równy 60 minut.

Pamięć wewnętrzna rejestratorów temperatury i wilgotności umożliwia zapis do 2048 rekordów 8-bitowych (typ 21G i 21H) albo do 8192 rekordów 8 bitowych lub 4096 rekordów 16 bitowych (typ 22L i 23). Histogramy jakie są tworzone w pamięci logerów zawierają 64 próbki z rozdzielczością 0,5°C (21H) i 64 próbki z rozdzielczością 2,0°C (21G). Rozdzielczość pomiarowa wynosi 0,125°C (typ 21H), 0,5°C (typ 21G), 0,5°C / 0,0625°C (typ 22L) oraz 0,5°C / 0,0625 °C  i  0,6% / 0,04 % (typ 23).

Czytnik rejestratorów temperatury i wilgotności

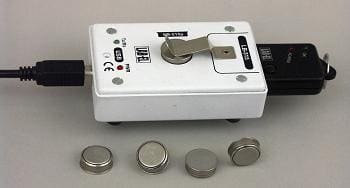

Czytnik rejestratora LB-513P

Rejestraotr LB-515P jest urządzeniem bezprzewodowym i w pełni autonomicznym (w trakcie rejestracji nie wymaga komputera). Zaprogramowanie rejestratora (np. ustawienie odstępu, sposobu startu rejestracji), a następnie jej odczyt oraz prezentacja i wydruk zapisów odbywa się za pomocą komputera z dołączonym do portu USB czytnikiem LB-513P. Transmisja danych pomiędzy rejestratorem LB-515P a komputerem odbywa się po uruchomieniu na komputerze PC programu LOGGER.

Każdy rejestrator posiada numer zaprogramowany na stałe wewnętrznie oraz wygrawerowany na obudowie, umożliwiając jednoznaczną ich identyfikację.

Rejestratory temperatury i wilgotności ze świadectwem wzorcowania

Każdy rejestrator temperatury i wilgotności może posiadać indywidualne świadectwo wzorcowania wydane przez Laboratorium Wzorcujące LAB-EL.

Zastosowanie

Rejestrator LB-515P jest przeznaczony do kontroli i dokumentowania przebiegu procesów technologicznych w zakładach produkcyjnych, w szczególności branży medycznej i spożywczej. Może być wykorzystany do rejestracji parametrów klimatu podczas transportu towarów wrażliwych na temperaturę (monitoring temperatury podczas transportu). Może być umieszczany w paczkach z przewożonym towarem. Rejestrator jest szczególnie przydatny dla spełnienia wymogów kontroli jakości produkcji ( HACCP) i transportu. Istotną zaletą jest możliwość ciągłej rejestracji temperatury lub wilgotności pomiędzy etapami (np. produkcją, magazynowaniem, transportem).

Dane techniczne

Rejestrator LB-515P 21G
21H
22L
23
Niepewność pomiaru temperatury +/- 1°C (-30...70°C)
+/-1,5 °C (poza)
+/- 1°C +/- 0,5°C (-10...65°C)
+/-1,5 °C (poza)
+/- 0,5°C (-10...65°C)
+/-1,5 °C (poza)
Zakres pomiaru temperatury -40…+85°C +15...+46°C -40..+85°C -20..+85°C
Rozdzielczość pomiaru temperatury 0,5 °C 0,125°C    0,5°C / 0,0625°C 0,5°C / 0,0625°C
Niepewność pomiaru wilgotności - - - +/- 5% RH
(w punkcie: 22°C i 29% RH)
Zakres pomiaru wilgotności - - - 0…100% RH
Rozdzielczość pomiaru wilgotności - - - 0,6% / 0,04% RH
Pojemność pamięci rejestracji dla rekordów 8-mio bitowych 2048 2048 8192 8192
Okres pomiarów rejestracji 1 ... 255 minut 1 ... 255 minut 1 sekunda ...
273 godzin
1 sekunda ...
273 godzin
Histogram 64 próbki co 2°C 64 próbki co 0,5°C brak brak
Typowy czas życia baterii dla:
temperatury otoczenia 20°C,
okresu rejestracji 1 godziny,
rekordu 8-mio  bitowego
10 lat 9 lat 7 lat 7 lat
Dane mechaniczne
LB-515P 21G 21H 22L 23
Wymiary śr. ok. 17 x wys. ok.6 mm
Waga ok. 25 g
Stopień ochrony obudowy IP 65, materiał obudowy stal kwasoodporna IP 40, materiał obudowy stal kwasoodporna
