Bezprzewodowy termohigrometr, bezprzewodowy termometr LB-525

  • bezprzewodowa łączność w ogólnodostępnym paśmie 433 MHz
  • własny standard EL-WAVE
  • funkcja przekaźnika sygnału radiowego, zwiększenie zasięgu
  • możliwość tworzenia prostych i rozbudowanych (wykorzystujących sieć Ethernet) systemów kontroli klimatu
  • współpraca z uniwersalnym oprogramowaniem lbx
  • funkcje: termometr, higrometr (wilgotnościomierz), rejestrator (termograf i higrograf)
  • LB-525T - wersja tylko do pomiaru i rejestracji temperatury, termometr bezprzewodowy
  • LB-525TI - wersja tylko do pomiaru i rejestracji temperatury wbudowanym czujnikiem pirometrycznym
  • pomiar: temperatura, wilgotność względna powietrza
  • monitoring temperatury wewnątrz pomieszczeń
  • mały, wytrzymały termohigrometr
  • szeroki zakres temperatur pracy
  • klasa odporności obudowy IP30
  • zasilanie bateryjne lub zewnętrzne
Bezprzewodowy termometr higrometr LB-525
LB-525 został zastąpiony termohigrometrem LB-525A

Opis bezprzewodowego termohigrometru lub termometru

Bezprzewodowy interfejs USB LB-526
Interfejs
LB-526

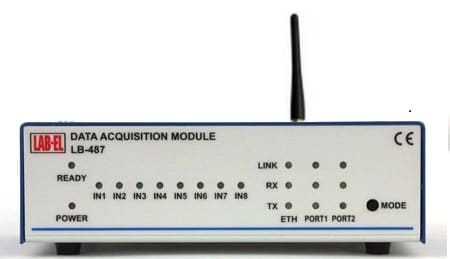

Bezprzewodowy rejestrator danych pomiarowych LB-487
Konwerter LB-487 z modułem radiowym

Bezprzewodowy termohigrometr LB-525 jest rejestratorem wilgotności względnej i temperatury. Jest zasilany z wewnętrznej baterii lub opcjonalnie z zewnętrznego zasilacza sieciowego lub zewnetrznej długowiecznej baterii LB-527. Termohigrometr wykorzystuje do pomiaru temperatury termorezystor Pt-1000, a do pomiaru wilgotności czujnik pojemnościowy. Wyniki pomiarów prezentowane są naprzemiennie na dużym czytelnym ciekłokrystalicznym wyświetlaczu.

Rejestrator temeratury i wilgotności wyposażony jest w dużą pamięć do przechowywania wyników pomiarów. Bezprzewodowy termometr LB-525T, przy nastawie odstępu rejestracji co 18 minut wystarcza na ponad rok zapisów w jednej sesji rejestracyjnej. Dane są zapisywanie w pamięci  "z nadpisywaniem" co oznacza że po zapełnieniu pamięci kasowane są najstarsze zapisy.
Rejestrator umożliwia również ustawienie progowych wartości temperatury i wilgotności, przekroczenie których jest sygnalizowane na wyświetlaczu.

LB-525 jest urządzeniem bezprzewodowym i w pełni autonomicznym (w trakcie rejestracji nie wymaga komputera). Komunikacja z rejestratorem temperatury i wilgotności odbywa się drogą radiową w ogólnodostępnym paśmie 433 MHz. Interfejs LB-526 pośredniczy w wymianie danych pomiędzy programem lbx a rejestratorami LB-525. Konwerter LB-487 z modułem radiowym umożliwia zintegrowanie rejestratorów LB-525 z siecią Ethernet, co zapewnia dużą elastyczność budowy systemu. Każdy bezprzewodowy rejestrator temperatury i wilgotności LB-525 może dodatkowo pełnić funkcję przekaźnika sygnału radiowego (wówczas konieczne jest zasilanie sieciowe urządzenia) skutecznie zwiększającego zasięg, dzięki czemu możliwe jest stosowanie sytemu w trudnych warunkach np. wewnątrz wielokondygnacyjnych budynków. Przykładowe praktyczne rozwiązania standardu EL-WAVE. Liczba rejestratorów pracujących w jednym systemie jest praktycznie nieograniczona. Wszystkie rejestratory w sytemie pracują w jednym kanale i są cyklicznie odpytywane dzięki unikatowym adresom.  Istnieje możliwość zmiany kanału radiowego sytemu w celu unikniecia pracy w zajętym przez inne, lokalnie pracujące urządzenia radiowe, paśmie. Przyrząd standardowo jest wyposażony w demontowalną antenę prętową o długości 17 cm. opcjonalnie może posiadać antenę wewnętrzną (bardziej kompaktowy wygląd lecz krótszy zasięg sygnału) lub antenę ze złączem SMA. W przypadku stosowania złącza SMA istnieje możliwość stosowania anteny połączonej z przyrządem przewodem koncentrycznym co daje możliwość swobodnego umieszczenia anteny w stosunku do położenia rejestratora.

Opcjonalnie przyrząd może być wykonany w wersji LB-525T przeznaczonej tylko do pomiaru i rejestracji temperatury przy pomocy wbudowanego albo zewnętrznego czujnika temperatury, zgodnie z zakresami podanymi danych technicznych w punkcie "rozszerzenia" oraz w wersji LB-525TI wyposażonej w pirometryczny czujnik temperatury.

Bezprzewodowy termometr lub termohigrometr ze świadectwem wzorcowania

Każdy termohigrometr (termometr), stosownie do zamówienia, może posiadać indywidualne świadectwo wzorcowania z Laboratorium Wzorcującego LAB-EL, świadectwo wzorcowania Głównego Urzędu Miar w Warszawie lub z Centralnego Ośrodka Metrologii Wojskowej w Zielonce.

Zastosowanie

Rejestrator temperatury i wilgotności LB-525, LB-525T i LB-525TI jest przeznaczony do kontroli i dokumentowania przebiegu procesów technologicznych w zakładach produkcyjnych i magazynach, w szczególności branży medycznej i spożywczej. Jest szczególnie przydatny dla spełnienia wymogów kontroli jakości produkcji ISO i HACCP.

Dane techniczne

POMIAR TEMPERATURY
Niepewność pomiaru LB-525, LB-525T, LB-525TE +/- 0,3 °C  +/- 1 ostatnia cyfra, w zakresie 0 .. +50 °C
+/- 0,6 °C  +/- 1 ostatnia cyfra, w zakresie -30 .. +50 °C
+/- 1,2 °C +/- 1 ostatnia cyfra, w zakresie -100..+200 °C
+/- 2,4 °C +/- 1 ostatnia cyfra, w zakresie -200..+550 °C
Zakres pomiaru -30..+80 °C  wewnętrznym czujnikiem temperatury, dla LB-525 albo LB-525T
-100..+200 °C  zewnętrznym czujnikiem temperatury, dla LB-525T (*1)
-200..+550 °C  zewnętrznym czujnikiem temperatury, dla LB-525TE (*1)
Rozdzielczość pomiaru 0,1 °C  w zakresie -199,9...+199,9 °C
1 °C  poza zakresem -199,9...+199,9 °C
POMIAR WILGOTNOŚCI

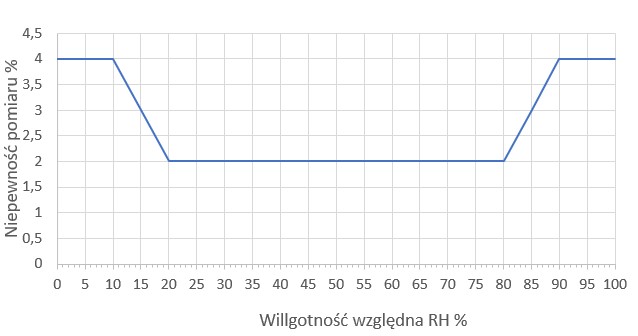

Niepewność pomiaru LB-525, LB-525H +/- 2.0 % w zakresie 10...90 %, +/- 1 ostatnia cyfra
+/- 4.0 % poza zakresem 10...90 %
Zakres pomiaru LB-525 10..95 % dla temperatur do +40 °C
10..60 % dla temperatur do +70 °C
10..40 % dla temperatur do +85 °C
Zakres pomiaru LB-525H 0..100 % dla temperatur do +60 °C
0..70 % dla temperatur do +70 °C
0..40 % dla temperatur do +85 °C
Rozdzielczość pomiaru 0,1 %
PAMIĘĆ  POMIARÓW, KOMUNIKACJA
 Pojemność pamięci  15000 rekordów
 30000 rekordów, dla LB-525T
 wilgotność i temperatura
 temperatura
 Pasmo częstotliwości  433 MHz
Liczba kanałów pracy 16
Maksymalna moc sygnału 10 mW
Maksymalny zasięg 150 m w terenie otwartym
30 m zależny od lokalnych cech budynku i wyposażenia
ZASILANIE, DANE MECHANICZNE
 Źródło zasilania 3,6 V/ 2,1 Ah wewnętrzna bateria litowa, szacowany czas pracy od 6 do 12 miesięcy  przy odpytywaniu przez lbx co 10 minut lub rzadziej i przy maksymalnie pięciu urządzeniach w systemie (bateria wymieniana w sewisie LAB-EL)
LB-527 3,6 V/ 8,5 Ah zewnętrzna bateria litowa, szacowany czas pracy około 2 lata przy odpytywaniu przez lbx co 10 minut lub rzadziej (swobodna wymiana baterii) - wyposażenie opcjonalne
9 V/100 mA zasilacz sieciowy - wyposażenie opcjonalne
 Wymiary LB-525 : 110 x 65 x 28 mm wymiary bez wieszaka i anteny
LB-527 zewnętrzna bateria : 85 x 65 x 42 mm wymiary bez wieszaka i przepustu
 Materiał, stopień ochrony obudowy   ABS  IP 30
 Zakres temperatur pracy  -30..+80°C

Rozszerzenia

Na specjalne zamówienie możliwe są następujące wykonania:

  • LB-525H - o rozszerzonym w stosunku do standartowego zakresie pomiaru wilgotności do 0...100 %,
  • LB-525T - wersja do pomiaru i rejestracji temperatury wewnętrznym czujnikiem w zakresie -30...+80 °C
  • LB-525TX - wersja do pomiaru i rejestracji temperatury zewnętrznym czujnikiem Pt1000 w zakresie -100...+200 °C (*1),
  • LB-525TXE - wersja do pomiaru i rejestracji temperatury zewnętrznym czujnikiem Pt1000 w zakresie -200...+550 °C (*1).
  • LB-525TI - wbudowany czujnik pirometryczny, pomiar temperatury w zakresie -80...+380 °C
  • LB-525 SMA - ze złączem antenowym SMA (możliwe dołączenie anteny zewnętrznej SMA, również anteny z dołączonym przewodem koncentrycznym - możliwość wyniesienia anteny na zewnątrz budynku)
  • LB-525 A - z wewnętrzna anteną (antena wewnątrz obudowy, mniejszy zasięg, kompaktowy, zwarty charakter obudowy)

Uwaga (*1): Podany zakres pomiarowy może być dodatkowo ograniczony przez parametry zastosowanego zewnętrznego czujnika.

Wyposażenie opcjonalne

  • Zewnętrzny zasilacz sieciowy (9V 100mA)
  • Bateria zewnętrzna LB-527 (3,6V pojemność 8,5Ah - swobodna wymiana baterii)
  • Podstawki i uchwyty do montażu LB-525
LB-520 + LB-529
LB-529 Uniwersalny uchwyt
z zamknięciem do moco-
wania rejestratora LB-525
(zabezpieczenie przed kra-
dzieżą)
LB-520 + LB-528
LB-528 Podstawka do
postawienia rejestra-
tora LB-525 na stole
