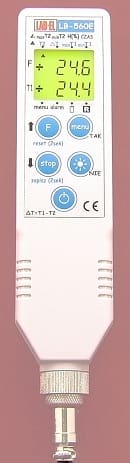

TERMOMETR LB-560E

---

funkcje: dwukanałowy termometr, psychrometr, rejestrator pomiary: temperatura (PT1000), wilgotność (psychrometr) przyrząd przenośny, wymienne sondy przewodowe dwuwierszowy podświetlany wyświetlacz częste odświeżanie wyniku automatyczne wyłączanie wyświetlanie temperatury maksymalnej i minimalnej, różnicy temperatur, wilgotności alarmowanie: dźwiękowe i na wyświetlaczu funkcja zatrzymania wyniku pomiaru (HOLD) oszczędne zasilanie bateryjne (z możliwością ładowania baterii) wbudowana pamięć pomiarów interfejs USB (LB-376A) oprogramowanie do PC

---

OPIS

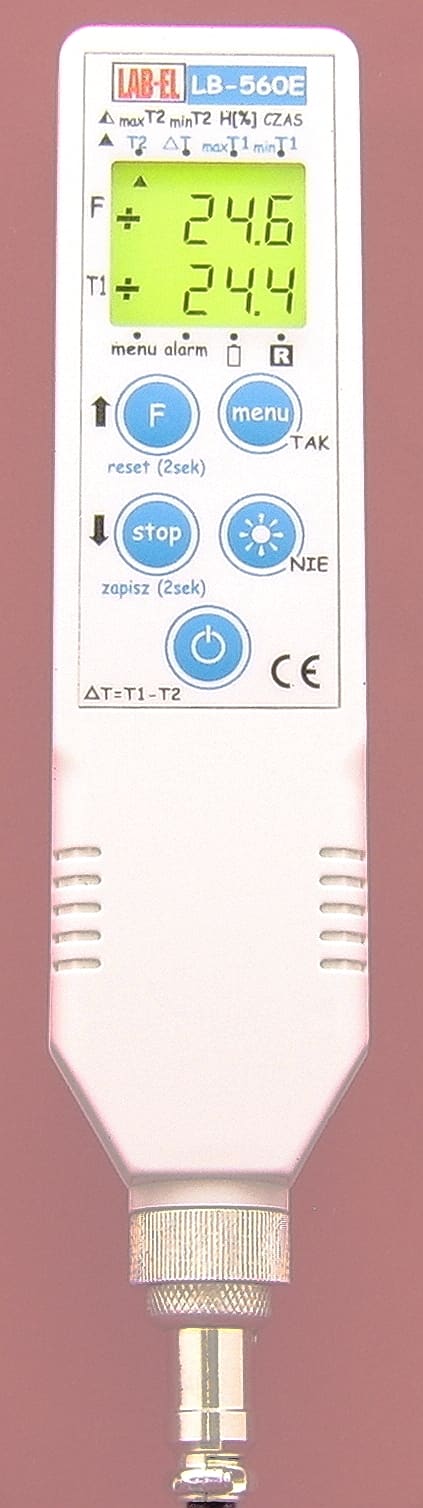

Miniaturowy termometr LB-560E służy do pomiaru temperatury różnych mediów oraz wilgotności powietrza (w trybie psychrometru). Wyposażony jest w  gniazdo, do którego można podłączać wymienne sondy przewodowe:

• LB-561 - jednokanałowa sonda temperatury,

• LB-562 - dwukanałowa sonda temperatury,
• LB-754P2 - psychrometr.

We wtyczce każdej sondy  zamieszczona jest pamięć zawierająca współczynniki kalibracyjne danego czujnika, numer seryjny sondy, dzięki czemu można podłączać różne sondy bez utraty dokładności pomiaru. Czujniki sond LB-561 i LB-562 wykonane są w różnych wersjach - różniących się wykonaniem osłony czujnika oraz zakresem pomiarowym.

LB-560E to przyrząd przenośny z zasilaniem bateryjnym (z możliwością ładowania przy pomocy ładowarki oraz przez port USB komputera). Wynik pomiaru temperatury odświeżany jest kilka razy na sekundę (w trybie psychrometru raz na sekundę). Termometr może pełnić funkcję rejestratora temperatury i wilgotności - ma wbudowaną obszerną pamięć pomiarów.  W każdej chwili wynik temperatury można zatrzymać na wyświetlaczu (funkcja HOLD). Miernik posiada funkcję autowyłączania - czas autowyłączania może być ustawiony w zakresie 1...30 minut.  Wyposażony jest w funkcję alarmowania - przekroczenie zadanego progu temperatury i wilgotności sygnalizowane jest dźwiękowo oraz na wyświetlaczu. Można ustawić następujące alarmy:

• alarm temperatury 1 (dolny i górny),

• alarm temperatury 2 (dolny i górny),
• alarm różnicy temperatur (dolny i górny),
• alarm wilgotności (dolny i górny).


Termometr wyposażony jest w pięcio-przyciskową klawiaturę, przy pomocy której można  m.in. zmieniać  parametry rejestracyjne (np. interwał rejestracji), ustawiać alarmy. Naciśnięcie przycisku klawiatury sygnalizowane jest dźwiękowo. Wyniki prezentowane są na podświetlanym wyświetlaczu ciekłokrystalicznym. Prezentowane są następujące pomiary:

• temperatura 1 (T1),

• temperatura 2 (T2),

• różnica temperatur (T1-T2),

• temperatura maksymalna 1 (MAX T1),
• temperatura minimalna 1  (MIN T1),
• temperatura maksymalna 2 (MAX T2),
• temperatura minimalna 2 (MIN T2),

• wilgotność (W) - w trybie psychrometru,
• Czas (godziny, minuty).


Jednocześnie wyświetlana jest temperatura 1 na dolnym wierszu oraz jeden z wybranych opisanych wyżej pomiarów na górnym wierszu wyświetlacza.

Miernik LB-560E charakteryzuje się  nowoczesną konstrukcją opartą na wydajnym i oszczędnym energetycznie sterowniku mikroprocesorowym. Na podstawie znajomości nieliniowych  charakterystyk czujników temperatury (rezystor termometryczny Pt1000) oraz cyfrowych danych kalibracyjnych zapamiętanych podczas wzorcowania w pamięci przyrządu, mikroprocesor wbudowany w przyrząd oblicza aktualne wyniki pomiaru temperatury. Zaletą przyrządu jest brak mechanicznych elementów kalibracyjnych (np. potencjometrów). Wzorcowanie przyrządu polega na przesłaniu przez interfejs cyfrowy do nieulotnej pamięci przyrządu danych kalibracyjnych uzyskanych we wzorcowej temperaturze i wilgotności. Gwarantuje to wygodę i wysoką dokładność wzorcowania oraz stabilność parametrów metrologicznych przyrządu w czasie.

Psychrometr LB-754P2

Psychrometr LB-754P2 w połączeniu z panelem LB-560E tworzy urządzenie, które mierzy wilgotność i temperaturę powietrza metodą psychrometryczną. Zasadniczą zaletą elektronicznego psychrometru jest wysoka dokładność pomiaru wilgotności (nie gorsza niż 1%), zwłaszcza w zakresie bardzo dużych wilgotności (bliskich 100%). Psychrometr jest wolny od wad mierników bazujących na cienkowarstwowych pojemnościowych czujnikach wilgotności (histerezy i dryftu dla dużych wilgotności).

Psychrometr składa się z dwóch termometrów pracujących z wykorzystaniem termorezystorów platynowych Pt1000: suchego i mokrego (nawilżanego mokrym knotem). Równomierny przepływ powietrza zapewnia elektryczny wentylator. Termometry są umocowane poziomo wewnątrz metalowej obudowy, nad zbiornikiem na wodę destylowaną. Kabel przyłączeniowy wychodzący z psychrometru jest zakończony wtyczką umożliwiającą dołączenie do panelu odczytowego LB-560E.

Psychrometr jest zasilany tylko zewnętrznym zasilaczem sieciowym 230V małej mocy ze względu na konieczność zasilania wentylatorka pobierającego moc około 1.2W.

Psychrometr z zastosowaniem sondy LB-562

Istnieje możliwość pomiaru wilgotności powietrza metodą psychrometryczną przy użyciu sondy LB-562. W tym celu należy jeden z termometrów(T2) sondy LB-562 zwilżyć lub użyć własnej  mechaniki psychrometru. Przy użyciu programu Logger można ustawić odpowiednią stałą psychrometryczną dla własnej mechaniki psychrometru.

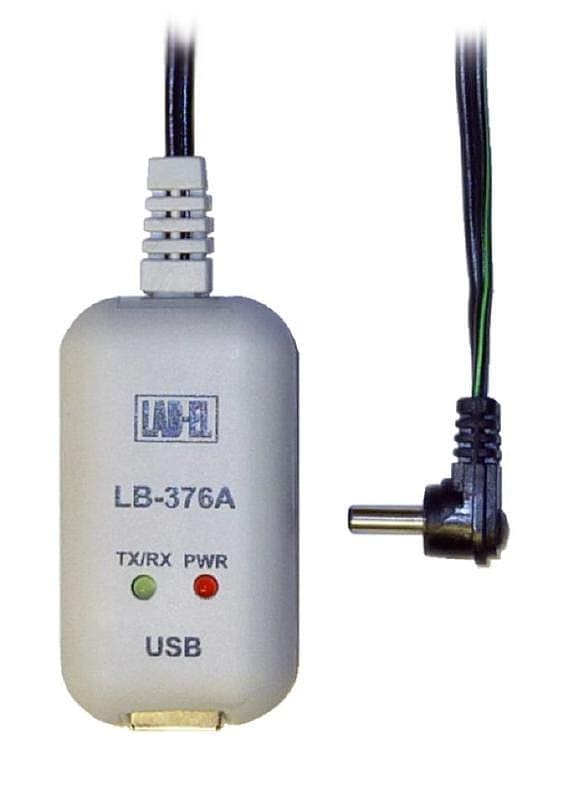

Interfejs USB LB-376A do komunikacji z komputerem lub ładowania baterii

DEDYKOWANE OPROGRAMOWANIE

Do termometru oferowane jest dodatkowo zaawansowane oprogramowanie do PC z systemem Windows - program Logger, umożliwiające:

• prezentację bieżących odczytów z termometrów,
• sterowanie termometrami - dostęp do nastaw i wszelkich funkcji,
• monitorowanie alarmów i ich sygnalizacja,
• prezentacja archiwizowanych danych - wykresy, raporty, histogramy,
• zarządzanie archiwum danych.

Do komunikacji z komputerem służy dedykowany interfejs USB LB-376A. Umożliwia on również ładowanie baterii.

Sposób rejestracji pomiarów we wbudowanej pamięci termometru jest ustalany przez użytkownika przy pomocy programu Logger lub przy użyciu klawiatury. Konfiguracja rejestracji polega na:

• uaktywnieniu rejestracji oraz określeniu interwału rejestracji,

• wybraniu jednego z wymienionych trybów zapisu:
  • zapis z kontynuacją (najstarsze dane są kasowane i w ich miejsce zapisywane nowe),
  • albo zapis z blokowaniem (rejestracja jest blokowana po wypełnieniu pamięci),
• możliwe jest wybranie dźwiękowej sygnalizacji rejestracji pomiaru,
• możliwy jest pomiar ręczny (z klawiatury),
• możliwe jest przyporządkowanie każdej sesji pomiarowej numeru (tzw. kategorii pomiaru) - dostępnych jest 8 kategorii pomiaru.

Każdy termometr, stosownie do zamówienia, może posiadać indywidualne świadectwo wzorcowania z  Laboratorium Wzorcującego LAB-EL.

DANE TECHNICZNE

POMIAR TEMPERATURY DLA SOND LB-562 i LB-561
Zakres pomiaru	maksymalnie -200...550 °C (w zależności od czujnika)
Niepewność pomiaru (-40..85 °C)	+/- 0,2 °C
Niepewność pomiaru (-150..240 °C)	+/- 0,3 °C
Niepewność pomiaru (-200..550 °C)	+/- 1,0 °C
Rozdzielczość pomiaru	+/- 0,1 °C

POMIAR TEMPERATURY DLA PSYCHROEMTRU LB-754P2
Zakres pomiaru	5...70 °C
Niepewność pomiaru	+/- 0,2 °C
Rozdzielczość pomiaru	+/- 0,1 °C

POMIAR WILGOTNOŚCI DLA PSYCHROMETRU LB-754P2
Zakres pomiaru	5...100.0 %
Niepewność pomiaru (50..100 %)	+/- 1,0 %
Niepewność pomiaru (15...50 %)	+/- 1,5 %
Niepewność pomiaru (poniżej 15 %)	+/- 2,0 %
Rozdzielczość pomiaru	+/- 0,1 %

PARAMETRY REJESTRACYJNE
Pojemność pamięci dla sondy LB-561 (jedna temperatura)	31488 rekordów
Pojemność pamięci dla sondy LB-562 (dwie temperatury)	15616 rekordów
Pojemność pamięci dla psychrometru (dwie temperatury i wilgotność)	10410 rekordów
Rozdzielczość rejestracji	0,1 °C
Zakres rejestracji temperatury	-200...550 °C
Zakres rejestracji wilgotności	0...100 %
Skok interwału rejestracji	1 sekunda
Zakres interwału rejestracji **)	1 sek ... 99 minut 59 sek

ZASILANIE
Bateryjne dla LB-560E	akumulator NiMH 3.6 V/800 mA
Sieciowe dla LB-560E	ładowarka sieciowa
Sieciowe dla psychrometru LB-754P2	zasilacz sieciowy 1,2 W
Czas pracy z baterii (po naładowaniu)	podświetlenie włączone - 20 godzin
	podświetlenie wyłączone - 530 godzin
	rejestracja (co 2 min) - 1 rok
Ilość cykli ładowań baterii	1000

ZAKRES TEMPERATUR PRACY
Miernik LB-560E	-20...+50 °C
Psychrometr LB-754P2	5...70 °C
Sonda LB-561/LB-562	w zależności od wersji czujnika

ZALECANE CIĄGŁE WARUNKI PRACY *)
Zakres temperatur	10...30 °C
Zakres wilgotności	20...80 %
Stopień agresywności korozyjnej środowiska w/g PN-71/H-04651	B

SZCZELNOŚĆ OBUDOWY
LB-560E	IP30
LB-376A	IP30
LB-754P2	IP20

*) - Wykraczanie poza zalecane ciągłe warunki pracy (np. przy instalowaniu urządzenia w otwartej przestrzeni) wymaga zastosowania dodatkowych środków zabezpieczających część elektroniczną urządzenia przed wykraplaniem wody wewnątrz urządzenia.
**) Dla psychrometru minimalny interwał rejestracji wynosi 2 sekundy.

WYMIARY ZEWNĘTRZNE

LB-560E: 185 x 46 x 27 mm.
LB-754P2: 70 x 80 x 170 mm.
LB-376A: 56 x 31 x 24 mm.
Sonda temperatury: standardowo TL-2 (średnica 6 mm, długość 100 mm, przewód - 1 metr).

WYPOSAŻENIE

• instrukcja obsługi,

• ładowarka,
• sondy na zamówienie: LB-562(standardowo TL-2), LB-561(standardowo TL-2), psychrometr LB-754P2

• LB-376A + przewód USB - na zamówienie,
• program Logger - na zamówienie.
