TERMOMETR-HIGROMETR LB-701 z panelem LB-706/G
BAROMETR LB-706B/GB

---

funkcje: termometr, higrometr (wilgotnościomierz), rejestrator pomiary: temperatura, wilgotność względna powietrza, temperatura punktu rosy, zawartość pary wodnej opcjonalny pomiar: ciśnienie barometryczne (z panelem w wersji LB-706B) opcjonalna sonda LB-701T do pomiaru temperatury w rozszerzonym zakresie różnych mediów przyrząd przenośny, oszczędne zasilanie bateryjne albo sieciowe wbudowana pamięć pomiarów interfejs RS-232 panel LB-706G zastępuje panel LB-702 oprogramowanie do PC

---

OPIS

Panel LB-706 (w wersjach G, B i GB)

Panel LB-706 współpracuje z różnymi sondami (czujnikami) pomiarowymi tworząc zestaw do pomiaru następujących wielkości:

• wilgotność i temperatura powietrza - współpraca sondy LB-701 z panelem LB-706, LB-706G, LB-706B albo LB-706GB, tworząc termohigrometr: higrometr (wilgotnościomierz) i termometr do powietrza,
• temperatura - współpraca sondy LB-701T z panelem LB-706 LB-706G, LB-706B albo LB-706GB, tworząc termometr,
• ciśnienie atmosferyczne (ciśnienie barometryczne) - opcjonalny moduł barometryczny wbudowany w panel LB-706B, LB-706GB.

Drukarka Kafka-1R może być zewnętrznym rejestratorem

Wyniki pomiarów są prezentowane na wbudowanym wyświetlaczu ciekłokrystaliczym oraz mogą być zapisywane do wewnętrznej pamięci pomiarów. Poprzez interfejs komunikacyjny RS-232 mogą też być przekazywane do zewnętrznego urządzenia. Do interfejsu może być dołączona drukarka termiczna, modem LB-430 do transmisji radiowej GSM / GPRS albo komputer PC. W wyposażeniu przyrządu znajduje się program do PC umożliwiający wizualizację na ekranie bieżących odczytów, programowanie nastaw przyrządu i odczyt zarejestrowanych pomiarów i przepisanie ich na zbiór dyskowy.

Panel LB-706 wyposażony jest w zegar, który jest wykorzystywane do rejestracji pomiarów oraz do automatycznego włączania i wyłączania przyrządu w trybach oszczędzania energii. Dzięki temu przyrząd może być wykorzystany jako przenośny, jednostanowiskowy rejestrator temperatury (termograf), wilgotności (higrograf) i (opcjonalnie) ciśnienia atmosferycznego (barograf).

Interfejs RS-232 panelu umożliwia ponadto wpisanie danych kalibracyjnych podczas wzorcowania z adjustacją. Panel oraz współpracujące z nim sondy pomiarowe nie posiadają mechanicznych elementów regulacyjnych (np. potencjometrów, trymerów). Adjustacja (kalibracja, regulacja) przyrządu polega na przesłaniu przez interfejs cyfrowy do nieulotnej pamięci przyrządu danych kalibracyjnych uzyskanych we wzorcowych warunkach klimatycznych. Gwarantuje to wygodę adjustacji oraz wysoką dokładność wzorcowania oraz stabilność parametrów metrologicznych przyrządu w czasie.

Sposób rejestracji pomiarów we wbudowanej pamięci panelu LB-706 jest ustalany przez użytkownika przy pomocy programu narzędziowego. Konfiguracja rejestracji polega na:

• wybraniu interwału zapisów z zakresu od 1 minuty do 45 dni z rozdzielczością 1 minuty, bądź wybranie jako interwału 0, co jest równoznaczne z zaniechaniem rejestracji,
• wybraniu jednego z wymienionych trybów zapisu:
  • zapis z kontynuacją (najstarsze dane są kasowane i w ich miejsce zapisywane nowe),
  • albo zapis z blokowaniem (rejestracja jest blokowana po wypełnieniu pamięci),
• wybraniu zestawu danych do rejestracji (struktury rekordu); możliwy jest dowolny zestaw wybrany z następujących parametrów: temperatura, wilgotność i ciśnienie barometryczne (dodatkowej konfiguracji podlega jeszcze rozdzielczość zapisów temperatury).

Panel LB-706 noże mieć zainstalowane różne typy pamięci rejestrującej. Od typu pamięci i rodzaju rejestrowanych danych zależy maksymalna liczba rekordów możliwych do zapisania. Przykładowo, w wersji standardowej pamięci (pamięć tzw. 32 stron) przyrząd zarejestruje ponad 2600 zestawów pomiarów: wilgotność i temperatura, a w wersji rozszerzonej pamięci (tzw. 128 stron) - ponad 10000.

Panel LB-706 jest przyrządem przeznaczonym do przetwarzania i wizualizacji wyników pomiarowych. Niewielkie gabaryty i możliwość zasilania bateryjnego pozwalają na używanie go w warunkach terenowych. W warunkach stacjonarnych przyrząd może być zasilany zasilaczem małej mocy.

Klawiatura paneli LB-706 i LB-706B umożliwia ich włączenie oraz programowanie parametrów i przeglądanie zarejestrowanych wyników pomiarów.

Panele w wersji LB-706G i LB-706GB posiadają uproszczoną klawiaturę, która umożliwia tylko włączanie i wyłączanie paneli. Panele LB-706G i LB-706GB są nowszymi wersjami paneli LB-702 i LB-702B (w pełni je zastępują). Zamiana panelu LB-702 na LB-706G lub LB-706 i panelu LB-702B na LB-706GB lub LB-706B nie wymaga wymiany termohigrometru LB-701.

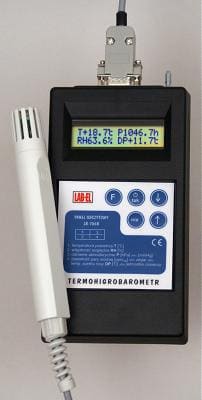

Termometr-higrometr elektroniczny LB-701 z panelem LB-706x

Termometr-higrometr LB-701 współpracujący z panelem LB-706 (albo z jego wersjami: LB-706G, LB-706B, LB-706GB) jest wykonany w postaci sondy pomiarowej o kształcie walcowym i jest połączony z nim kablem o długości 1...20 m. Sonda pomiarowa LB-701 zawiera: cienkowarstwowy czujnik temperatury Pt1000, cienkowarstwowy pojemnościowy czujnik wilgotności względnej, elektroniczne układy przetwarzające oraz układ programowanej pamięci nieulotnej, w której zapisywane są indywidualne charakterystyki sondy oraz dane identyfikacyjne i techniczne. Czujniki pomiarowe sondy są chronione wymienną osłoną, której typ zależy od zastosowań. Przyrząd w wersji standardowej jest wyposażony w osłonę czujników (filtr zanieczyszczeń) typu F1.

Do panelu odczytowego LB-706 docierają sygnały już przetworzone, zawierające zakodowaną informację o wartościach temperatury i wilgotności względnej. Pozwala to na zamienne używanie różnych paneli odczytowych z tym samym termohigrometrem LB-701, bez wpływu na wynik pomiaru.

Mikroprocesor panelu odczytowego przyrządu, na podstawie informacji z sondy (przetworzonych sygnałów pomiarowych i odczytanych charakterystyk kalibracyjnych), wyznacza następujące parametry: wilgotność względna, temperatura, temperatura punktu rosy oraz objętościowa zawartość pary wodnej w powietrzu. W wersji LB-706B wewnątrz panelu znajduje się dodatkowo czujnik ciśnienia i precyzyjny przetwornik analogowo-cyfrowy. Wszystkie wyniki (temperatura, wilgotność i opcjonalnie ciśnienie) są jednocześnie zobrazowane na wyświetlaczu ciekłokrystalicznym (2 linijki po 16 znaków) oraz mogą zostać wysłane na zewnątrz przez port szeregowy.

Termometr-higrometr LB-701 uzyskał zatwierdzenie typu RP T 95 76 nadane przez Prezesa Głównego Urzędu Miar w Warszawie oraz uzyskał pozytywną ekspertyzę z Centralnego Ośrodka Metrologii Wojskowej w Zielonce.

Każdy termometr-higrometr-barometr, stosownie do zamówienia, może posiadać indywidualne świadectwo wzorcowania z  Laboratorium Wzorcującego LAB-EL.

Metodykę wykonywania pomiarów wilgotności względnej i temperatury powietrza termohigrometrem przedstawiono w opisie.

Termometr elektroniczny LB-701T z panelem LB-706x

Przyrząd produkowany jest też wersji tylko do pomiaru temperatury (termometr LB-701T z panelem LB-706 albo z jego wersjami: LB-706G, LB-706B, LB-706GB). Termometr LB-701T zawiera przetwornik pomiarowy (w obudowie cylindrycznej) i zewnętrzny czujnik temperatury Pt1000 (albo Pt100) w obudowie standardowej albo specjalnej, dostosowanej konstrukcyjnie do indywidualnych wymagań zamawiającego (np. w formie pręta ze stali kwasoodpornej, ze specjalnym kablem). Wersja specjalna obudowy czujnika umożliwia pomiar różnych mediów w rozszerzonym zakresie temperatur (-200...+550°C). Termometr LB-701T można zakupić także osobno jako dodatkowe wyposażenie do posiadanego już zestawu LB-701/LB-706. Długości kabli termometru LB-701T wynoszą: pomiędzy zewnętrznym czujnikiem temperatury a przetwornikiem - 1..40 m, pomiędzy przetwornikiem a panelem odczytowym - 1..15 m (długości przewodów określa zamawiający).

DEDYKOWANE OPROGRAMOWANIE

Do tego urządzenia oferowane jest dodatkowo zaawansowane oprogramowanie do PC z systemem Windows - program LBX, umożliwiające:

• prezentacja bieżących odczytów z urządzeń,
• sterowanie urządzeniami - dostęp do nastaw i wszelkich funkcji,
• monitorowanie alarmów i ich sygnalizacja,
• prezentacja archiwizowanych danych - wykresy, raporty, histogramy,
• zarządzanie archiwum danych,
• zapewnienie dostępu dla zdalnych klientów.

Do tego urządzenia dostępne jest także podstawowe (proste) oprogramowanie LB-706, umożliwiające:

• prezentacja bieżących odczytów z urządzenia,
• sterowanie urządzeniem - dostęp do nastaw i wszelkich funkcji,
• zapis wyników pomiarów na plik.

DANE TECHNICZNE

POMIAR TEMPERATURY
Wersja przyrządu	Zakres pomiaru	Niepewność pomiaru
LB-701	-40..85°C	+/- 0,1°C, +/- 1 ostatnia cyfra
LB-701T	-40..85°C	+/- 0,1°C, +/- 1 ostatnia cyfra
	-150..240°C	+/- 0,2°C, +/- 1 ostatnia cyfra
	-200..550°C	+/- 1°C, +/- 1 ostatnia cyfra

POMIAR WILGOTNOŚCI
Niepewność pomiaru	+/- 2.0%, +/- 1 ostatnia cyfra	w zakresie 10...90%
	+/- 4.0%, +/- 1 ostatnia cyfra	poza zakresem 10...90%
Zakres pomiaru LB-701	10..95%	dla temperatur do +40°C
	10..60%	dla temperatur do +70°C
	10..40%	dla temperatur do +80°C
Zakres pomiaru LB-701H	0..100%	dla temperatur do +60°C
	0..70%	dla temperatur do +70°C
	0..40%	dla temperatur do +80°C

POMIAR CIŚNIENIA (panel LB-706B)
niepewność pomiaru	+/- 1,0 hPa	w zakresie temperatur 0..+50 °C
zakres pomiaru	700...1100 hPa

ODCZYT POMIARÓW
Parametr	Zakres odczytu	Rozdzielczość
temperatura powietrza	-40,0..+85,0°C	0,1°C albo 0,01°C
wilgotność względna	0,0..99,9%	0,1%
temperatura punktu rosy	-40,0..+100,0°C	0,1°C
objętościowa zawartość pary wodnej w powietrzu	0..99999ppm	1ppm
czas	mies.,dni,godz.,min.	1 min
ciśnienie (LB-706B)	700...1100 hPa	0,1 hPa

ZASILANIE
bateryjne	4 baterie R6 (AA)
sieciowe	zasilacz stabilizowany 12V DC

POBÓR PRĄDU (panel + LB-701)
interfejs RS232C nieaktywny	ok 5,5 mA
interfejs RS232C aktywny	ok 13 mA

ZAKRES TEMPERATUR PRACY
Urządzenie	Zakres	Uwagi
Sonda LB-701	-40..+85°C
Panel LB-706 / LB-706B	0..+50°C

ZALECANE CIĄGŁE WARUNKI PRACY *)
Zakres temperatur	10..40°C
Zakres wilgotności	20..80%
Stopień agresywności korozyjnej środowiska w/g PN-71/H-04651	B
Stopień ochrony obudowy	IP 60 (ograniczony dodatkowo przez klasę ochrony filtru i opcjonalnej drukarki)

*) - Wykraczanie poza zalecane ciągłe warunki pracy (np. przy instalowaniu urządzenia w otwartej przestrzeni) wymaga zastosowania dodatkowych środków zabezpieczających część elektroniczną urządzenia przed wykraplaniem wody wewnątrz urządzenia.

INTERFEJS

Szeregowy RS232C, 4 linie (RxD, TxD, RTS, GND), włączanie zasilania układu interfejsu - stan aktywny linii RTS z komputera, parametry transmisji: 9600 bps, 8 bitów informacyjnych, bez kontroli parzystości, 1 bit stopu.

FUNKCJE INTERFEJSU

Możliwość odczytania wyników pomiarów, zapisania parametrów rejestracji, zapisania parametrów adjustacji przyrządu w jego pamięci nieulotnej.

WYMIARY ZEWNĘTRZNE

LB-706: 185 x 100 x 45 mm, LB-701: walcowa, średnica 22 mm, długość 180 mm.

WYPOSAŻENIE

• instrukcja,

• zasilacz sieciowy,
• kabel do interfejsu RS232C,
• podstawka dla sondy LB-701,
• podstawowy program "LB-706" do komputera PC (UWAGA: Podstawowy program nie jest załączany na dyskietce, prosimy pobrać aktualna wersję programu ze strony www.label.pl - Oprogramowanie).
• 4 baterie R6.

OPCJONALNE WYPOSAŻENIE

• pokrowiec - torba na ramię,
• drukarka termiczna KAFKA-1R
• modem LB-430 do transmisji radiowej GSM / GPRS.

ROZSZERZENIA

Na specjalne zamówienie możliwe są następujące wykonania:

• LB-701H - o rozszerzonym, w stosunku do standardowego, zakresie ciągłego pomiaru wilgotności do 0...100%,
• LB-701T - w wersji tylko do pomiaru temperatury (możliwa sonda zewnętrzna),
• LB-701Fn - wersja osłony czujników (w/g opisu), wersja jest podawana, jeżeli jest inna niż F1,
• LB-706G, LB-706GB - o uproszczonej wersji klawiatury,
• LB-706B, LB-706GB - panel odczytowy wyposażony w czujnik ciśnienia atmosferycznego.

Inne panele współpracujące z sondą LB-701: LB-704, LB-705, LB-725.
