STEROWNIK DYNAMICZNYCH OSUSZACZY POWIETRZA LB-720

precyzyjny i szybki pomiar wilgotności regulacja pracy osuszacza regulacja pracy ogrzewacza

OPIS

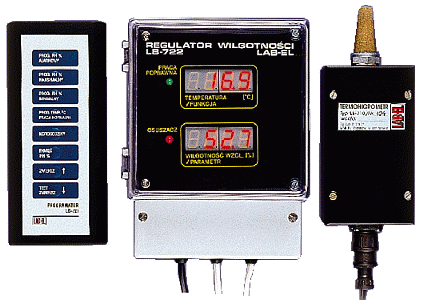

Sterownik dynamicznych osuszaczy powietrza (DOP) LB-720 składa się z trzech ściśle współpracujących ze sobą urządzeń:

• miernika wilgotności względnej i temperatury powietrza - termohigrometru LB-710M,
• urządzenia sterująco - przetwarzającego - regulatora wilgotności LB-722,
• urządzenia do zdalnego sterowania - programatora LB-721.

Zestaw ten służy do regulacji wilgotności względnej w pomieszczeniach zamkniętych, przy współpracy z dynamicznym osuszaczem powietrza (DOP) - realizującym nadmuch przesuszonego powietrza.

Termometr-higrometr LB-710M stanowi samodzielne urządzenie wyposażone w pojemnościowy czujnik wilgotności względnej oraz czujnik Pt-1000 do pomiaru temperatury. Termometr-higrometr LB-710M posiada mikroprocesor, który realizuje algorytmy pomiarowe uwzględniając (nieliniowe) charakterystyki obu elementów oraz dane kalibracyjne zapisane w pamięci nieulotnej. Wyniki pomiarów są transmitowane do regulatora LB-722 w postaci cyfrowej z szybkością około 300 bodów i okresem repetycji pomiaru około 2 s. Zastosowano interfejs prądowy, z którego równocześnie jest zasilane urządzenie. W tym rozwiązaniu uzyskano prostotę połączenia termohigrometru z regulatorem - przy użyciu tylko dwóch przewodów. Ponadto oba urządzenia mogą być umieszczone w znacznej odległości od siebie (ograniczonej tylko opornością pętli przewodu łączącego - mniejszą od 100 ohm). Z uwagi na stosunkowo niską szybkość transmisji oraz standard prądowy interfejsu, kabel łączący sterownik z termohigrometrem może być dowolnego typu, przy zapewnieniu wysokiej odporności na zakłócenia zewnętrzne. Ponadto, połączenie to jest odporne na zamianę końcówek kabla (biegunowości).

Podczas okresowego wzorcowania (uwierzytelniania) termohigrometru LB-710M wykorzystuje się dwukierunkową transmisję cyfrową. Podczas kalibracji (wzorcowania) zestaw współczynników skalujących wyniki zostaje zapisany w pamięci nieulotnej termohigrometru LB-710M. Wyeliminowano tym samym jakiekolwiek elementy regulacyjne (potencjometry i trymery) - będące często źródłem problemów (niestabilność termiczna, szumy i trzaski, przypadkowa ingerencja w nastawy itp.).

Każdy termometr-higrometr, stosownie do zamówienia, może posiadać indywidualne świadectwo wzorcowania z Głównego Urzędu Miar w Warszawie, z Centralnego Ośrodka Metrologii Wojskowej w Zielonce lub Laboratorium Wzorcującego LAB-EL.

Termometr-higrometr LB-710 posiada zatwierdzenie typu RP T 95 77 nadane przez Prezesa Głównego Urzędu Miar w Warszawie. Termometr-higrometr LB-710 jest wersją termohigrometru LB-710M, w której zastosowano tańsze elementy elektroniczne o ograniczonym zakresie temperatur pracy do 0°C..+70°C.

Regulator wilgotności LB-722 otrzymuje z dołączonego do niego termohigrometru LB-710M wyniki pomiaru wilgotności względnej i temperatury w wybranym punkcie obiektu i po przekroczeniu zadanego progu wilgotności względnej lub temperatury (w wersji LB-720T) załącza, poprzez wyjście przekaźnikowe, agregat osuszający lub grzejnik. Realizuje zatem dwustanową regulację wilgotności i temperatury. Założono histerezę regulacji równą 2 % wilgotności tzn. agregat zostanie wyłączony w momencie, gdy zmierzona wilgotność względna spadnie o 2 % poniżej ustawionego progu.

Algorytm regulacji uwzględnia ponadto tzw. "przedmuch" agregatu. Jeżeli wilgotność względna jest powyżej zadanego progu minimalnego i poniżej progu załączenia agregatu, to urządzenie włącza osuszacz cyklicznie na 5 minut co godzinę. Podobny tryb pracy jest uruchamiany w przypadku uszkodzenia termohigrometru lub połączenia sterownika z termohigrometrem - agregat jest wtedy włączany na 10 minut co godzinę ("awaryjny" tryb pracy). Wejście urządzenia w tryb "awaryjny", lub przekroczenie zadanego progu alarmowego wilgotności względnej, uruchamia drugie wyjście przekaźnikowe ("alarmowe") i wygasza na płycie czołowej sterownika kontrolkę "PRACA POPRAWNA".

Regulator LB-722 zlicza całkowity czas pracy osuszacza (tzw. "motogodziny") i umożliwia, na żądanie, wyświetlenie tego czasu w godzinach. Regulator LB-722 rejestruje w pamięci wyniki ostatnich 64 pomiarów wilgotności względnej w odstępach godzinnych. Licznik motogodzin, wyniki pomiarów wilgotności oraz ustawione przez obsługę parametry pracy regulatora (progi wilgotności) są zapamiętane w pamięci urządzenia odpornej na wyłączenie zasilania.

Aktualne wyniki pomiarów, stan licznika motogodzin, zawartość pamięci z ostatnich 64 godzin oraz nastawy przyrządu są ukazywane na dwóch czterocyfrowych wyświetlaczach typu LED o wysokości cyfry 12 mm. Wyświetlacze mogą pracować w różnych trybach pracy. W podstawowym trybie ukazywany jest aktualny wynik pomiaru wilgotności oraz temperatury. Podczas programowania przyrządu jeden z wyświetlaczy pokazuje ustawiany parametr, a drugi odpowiedni opis (symboliczne oznaczenie parametru). Podobna sytuacja ma miejsce podczas wyświetlania licznika motogodzin oraz przeglądania pamięci wyników pomiarów (w tym ostatnim przypadku jeden z wyświetlaczy pokazuje - symbolicznie - czas, a drugi zapamiętany wynik pomiaru wilgotności).

Regulator LB-722 jest wyposażony w wyjście cyfrowe, przez które są transmitowane aktualne wyniki pomiaru temperatury i wilgotności, z szybkością około 300 bps, w odstępach około 2s. Wyjście to pracuje w standardzie podobnym do interfejsu termohigrometru LB-710M, co umożliwia proste tworzenie skomputeryzowanego systemu monitoringu warunków środowiskowych w wielu pomieszczeniach. System taki może zawierać dowolną liczbę termohigrometrów LB-710M, jak również sterowników DOP LB-720. Prosty system, z jednym lub dwoma termohigrometrami lub sterownikami, można uzyskać łącząc je (poprzez konwerter LB-371) do interfejsu RS-232 lub (za pomocą  konwertera LB-375) do interfejsu USB do dowolnego komputera. Większa liczba elementów systemu może być dołączona przy użyciu koncentratora LB-731.

Programator LB-721 jest nadajnikiem zdalnego sterowania służącym do zaprogramowania nastaw regulatora LB-722 za pomocą łącza optycznego (na podczerwień). W szczególności regulowane są:

• próg załączenia agregatu osuszającego i grzejnika
• próg wyłączenia agregatu (tj. wartość wilgotności, poniżej której funkcja "przedmuchu" również ulega zablokowaniu),
• próg alarmowy wilgotności.

Nastawy są pamiętane w pamięci nieulotnej regulatora LB-722 (tzn. ostatnio wybrane wartości pozostają nie zmienione po wyłączeniu zasilania). Dodatkowo programator umożliwia przeglądanie pamięci z ostatnich 64 wyników pomiarów a także kontrolę stanu licznika motogodzin.

Zastosowany tu sposób programowania przyrządu zabezpiecza nastawy przed zmianą przez osoby niepożądane (ze względu na konieczność użycia specjalizowanego pilota LB-721) oraz pozwala wyeliminować (trudne ze względu na uzyskanie szczelności) przełączniki programujące. Zasięg programatora wynosi około 1 m.

Programator LB-721 jest niewielkim przenośnym ("kieszonkowym") urządzeniem, zasilanym z jednej baterii 9 V (6F22). Jest wyposażony w 8-klawiszową, czytelnie opisaną klawiaturę membranową. Sześć klawiszy przełącza tryb pracy wyświetlaczy sterownika (zgodnie z umieszczonym na nich opisem), włączając ewentualnie jeden z trybów modyfikacji nastaw, natomiast dwa pozostałe służą do zwiększania lub zmniejszania parametru podczas programowania.

Rozwiązania konstrukcyjne zastosowane we wszystkich urządzeniach uwzględniają osiągnięcie szerokiego zakresu temperatur pracy (-40..+70 °C), a także zapewniają dużą odporność na zakłócenia i niezawodność. W szczególności wszystkie trzy urządzenia (LB-710M, LB-722, LB-721) zbudowano w oparciu o mikroprocesory specjalnie przystosowane do pracy w takich warunkach. Wszystkie tworzywa sztuczne z których wykonano obudowy wytrzymują narażenia termiczne conajmniej w zakresie temperatur -40..+80 °C.

DANE TECHNICZNE

OBCIĄŻALNOŚĆ WYJŚĆ "ALARMU" I "OSUSZACZA"

ZASILANIE (bez sygnalizatora alarmowego)
