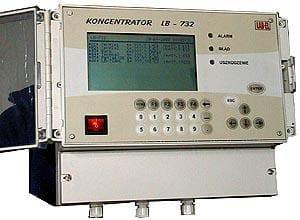

Koncentrator LB-732

  • wielokanałowa rejestracja
  • sygnalizacja przekroczenia poziomów alarmowych
  • odporność na zaniki zasilania
  • interfejs LonWorks
  • interfejs 4/20 mA
  • graficzny wyświetlacz

Opis

Koncentrator LB-732 służy do wielokanałowego zbierania danych z czujników produkowanych przez firmę LAB-EL. Wyposażony jest w 16 portów transmisji prądowej umożliwiających podłączenie przyrządów komunikujących się przy pomocy protokołu S300 (cyfrowa pętla prądowa) albo 4/20mA (analogowa pętla prądowa). Protokół S300 wykorzystany jest w następujących urządzeniach: termohigrometry LB-705, LB-710, LB-725, LB-720 ; barometry: LB-716, LB-750 ; termohigrobarometr LB-716 ; miernik kierunku i prędkości wiatru LB-746. Analogowa pętla prądowa 4/20mA wykorzystana jest w higrometrze LB-712. Opcjonalnym wyposażeniem koncentratora jest moduł interfesu LonWorks pozwalający w łatwy sposób podłączyć do 64 czujników LB-710NL. Zarówno przyrządy S300, jaki i LonWorks,mogą być zasilane z koncentratora.

Koncentrator posiada pamięć rejestrującą (208kB, opcjonalnie rozszerzalną do 464kB) pozwalającą na zapamiętywanie wyników pomiarów z zadanym interwałem ustawianym oddzielnie dla każdego kanału. Graficzny wyświetlacz urządzenia umożliwia przegląd tych danych w postaci wykresów. Pamięć rejestracji jest podtrzymywana przez akumulator NiCd, co daje gwarancję utrzymania danych przez ok. 1 miesiąc bez zasilania sieciowego. Przyrząd posiada wbudowany zegar RTC dający podstawę czasu dla rejestracji historii pomiarów.

Istnieje możliwość definiowania progów alarmowych dla każdej z wielkości odczytywanej przez koncentrator. Alarmy sygnalizowane są przez wewnętrzny buczek i/albo zewnętrzne urządzenie podłączone do wyjścia przekaźnikowego. Istnieje możliwość zdefiniowania kilku typów alarmów różniących się opóźnieniem, trybem wzbudzania (poziomem/zboczem) i rodzajem sygnalizacji. Możliwe jest również definiowanie alarmu dla uszkodzenia lub braku obecności czujnika.

Podstawowym interfejsem komunikacyjnym koncentratora jest port szeregowy EIA232 pracujący z prędkością 38.4 kbps i synchronizacją XON/XOFF, pozwala on na bieżące monitorowanie danych pomiarowych, odczyt sytuacji alarmowych i reakcję na nie, odczyt pamięci rejestracji, ładowanie i odczyt danych konfiguracyjnych. Opcjonalnym rozwiązaniem jest dodanie drugiego interfejsu komunikacyjnego, który może pracować w standardzie EIA232, EIA485 albo pętli prądowej +/-10mA i obsługiwać inny protokół komunikacji np. Modbus.

Dostęp do funkcji zmian nastaw w konfiguracji koncentratora może być chroniony kodem dostępu.

Dane techniczne

  • Interfejsy pomiarowe:
    • S300 - cyfrowa pętla prądowa 15/25 mA - ramka 7bitów danych, 300 bps
    • 4/20mA - przetwarzanie 10bit
    • LonWorks opcja
  • Interfejsy komunikacyjne
    • EIA232 - 38.4 kbps, 8 bitów danych, XON/XOFF - protokół wykorzystujący crc
    • Drugi interfejs szeregowy EIA232 albo EIA485 albo pętla prądowa +/- 10mA - może być Modbus (do uzgodnienia z klientem) - opcja
  • Przekaźnik alarmu: 220V/10A
  • Wyświetlacz graficzny LCD 256*128
  • Pamięć rejestracji: 208kB co daje ok. 700 punktów rejestracji historii dla zestawu 16 termohigrometrów ; (464kB opcja)
  • Wymiary zewnętrzne (szer. x wys. x głęb.) 280 x 220 x 145 mm (wersja w obudowie plastikowej).
  • Zasilanie 220V/40VA/50Hz
  • Temperatura pracy 0..+50 °C, klasa IP54.
