LB-757 wieloparametrowy rejestrator

LB-757 Logger
  • Rejestrator wieloparametrowy: temperatura, wilgotność, ciśnienie atmosferyczne, światło, ciśnienie różnicowe i inne
  • Przyrząd przenośny
  • Graficzny podświetlany wyświetlacz
  • 3-konfigurowalne wejścia cyfrowo-analogowe
  • Interfejs USB
  • Zasilanie bateryjne z możliwością ładowania baterii z USB

Opis rejestratora LB-757

Przyrząd LB-757 jest 3-kanałowych rejestratorem danych pomiarowych. Każdy kanał można ustawić w tryb:
  • Wejścia cyfrowego S300
    • Obsługa sond S300 produkcji LAB-EL
  • Wejścia analogowego:
    • 10V – pomiar napięcia 0...10V
    • Rezystancja – pomiar rezystancji 0.1kΩ….500kΩ
    • Temperatura  – pomiar temperatury przy pomocy termistora NTC w zakresie -40…70°C
    • Binarne – pomiar stanu zwarcia/rozwarcia

S300 jest to standard cyfrowej pętli prądowej stosowany przez firmę LAB-EL do transmisji pomiarów na duże odległości. LB-757 obsługuje dowolną sondę z interfejsem S300 np:

  • LB-710 – termohigrometr
  • LB-710T – termometr
  • LB-711 – termometr 8-kanałowy
  • LB-715 – termometr-higrometr-barometr
  • LB-713 – barometr, ciśnieniomierz różnicowy
  • LB-746 – miernik prędkości i kierunku wiatru
  • LB-747 – miernik prędkości i kierunku wiatru
  • LB-900 – miernik promieniowania słonecznego.
LB-757 z termohigrobarometrem LB-715LB-757 z
termohigrobarometrem LB-715
Cyfrowy interfejs S300 zapewnia precyzję pomiarów nawet przy większych długościach przewodów.  Pomiary wyświetlane są na graficznym podświetlanym wyświetlaczu. Dodatkowo dla każdego pomiaru można ustawić alarm, który jest sygnalizowany na wyświetlaczu i dźwiękowo. Rejestrator generuje napięcie 12V do zasilania zewnętrznych sond. Przyrząd wyposażony jest obszerną pamięć pomiarów (1 milion rekordów dla jednego parametru).
Sposób rejestracji pomiarów jest ustalany przez użytkownika przy pomocy programu Logger lub przy użyciu klawiatury. Konfiguracja rejestracji polega na:
  • Uaktywnieniu rejestracji oraz określeniu interwału rejestracji.
  • Wybraniu jednego z wymienionych trybów zapisu:
    • Zapis z nadpisywaniem (najstarsze dane są kasowane i w ich miejsce zapisywane nowe)
    • Albo zapis z zatrzymywaniem (rejestracja jest zatrzymywana po wypełnieniu pamięci)
  • Możliwe jest wybranie dźwiękowej sygnalizacji rejestracji pomiaru
  • Możliwe jest przyporządkowanie każdej sesji pomiarowej numeru (do grupowania pomiarów) - dostępnych jest 256 grup pomiarów

Zarejestrowane pomiary można przeglądać na wyświetlaczu rejestratora lub przy pomocy programu Logger na komputerze.

Wyposażeniem dodatkowym jest puszka przyłączeniowa LB-757Z. Puszka posiada zaciski śrubowe co ułatwia montaż przewodów zewnętrznych sond.

Cechy wyróżniające rejestratora wielokanałowego LB-757:

  • Duży graficzny podświetlany wyświetlacz LCD
  • Interfejs USB
  • Wysoka precyzja pomiarów dzięki połączeniu z sondami  interfejsem cyfrowym
  • Zasilanie bateryjne z możliwością ładowania baterii przez USB
  • Alarmowanie dźwiękowe i na wyświetlaczu

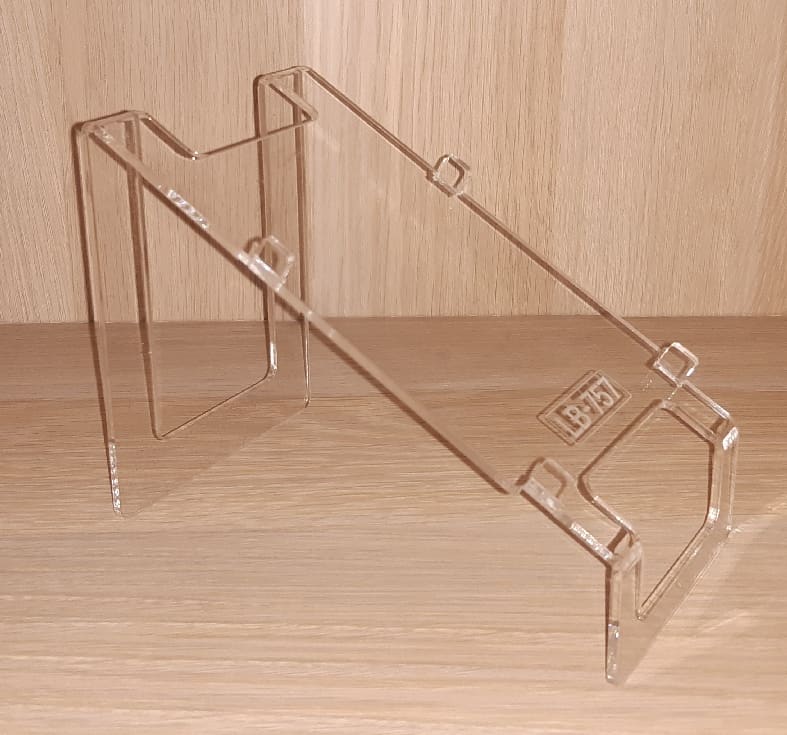

LB-528G podstawkaLB-528G podstawka na stół

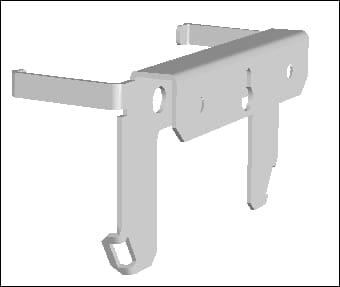

LB-528F uchwytLB-528F uchwyt do ściany

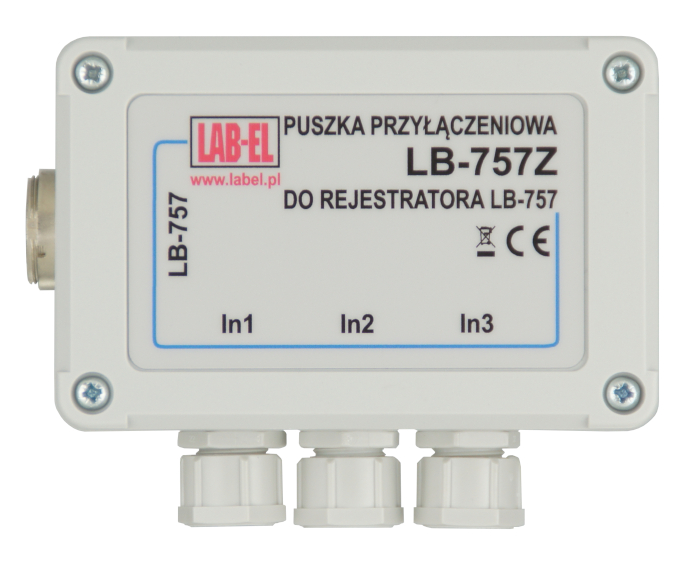

LB-757Z puszka połączeniowaLB-757Z puszka połączeniowa

Oprogramowanie do odczytu, wizualizacji i archiwizacji pomiarów

Do miernika oferowane jest dodatkowo zaawansowane oprogramowanie do PC z systemem Windows - program Logger, umożliwiające:

  • Prezentację bieżących pomiarów
  • Sterowanie rejestratorem - dostęp do nastaw i wszelkich funkcji
  • Monitorowanie alarmów i ich sygnalizacja
  • Prezentacja archiwizowanych danych - wykresy, raporty, histogramy
  • Zarządzanie archiwum danych

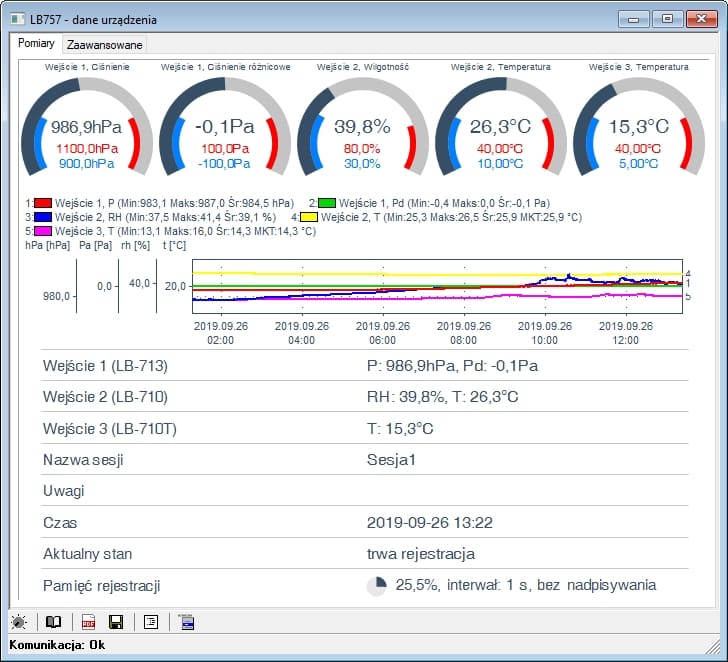

Okno Loggera LB-757Okno programu Logger po podłączeniu LB-757

Dane metrologiczne rejestratora

Pomiary analogowe
Parametr Zakres pomiarowy
Rozdzielczość Niepewność
Temperatura -40...70°C 0.1°C 0.2°C
Napięcie 0....10V 0....12V  0.01V 0.02V
Rezystancja 0.1kΩ….500kΩ 0.01kΩ  0.02kΩ
Zwarcie
 0 lub 1 1
Pomiary cyfrowe
Parametr
wg danych technicznych sondy S300 wg danych technicznych sondy S300 wg danych technicznych sondy S300

Dane techniczne rejestratora

Parametry rejestracyjne
Pojemność pamięci 1 milion rekordów dla jednego parametru
Rozdzielczość rejestracji Taka sama jak rozdzielczość sondy
Zakres rejestracji Taka sama jak zakres sondy
Skok interwału rejestracji 1 sekunda
Zakres interwału rejestracji 1 sekunda ... 18 godzin

Zasilanie, Interfejs
Bateryjne akumulator NiMH 3.6 V / 2500 mAh
Sieciowe ładowarka sieciowa (USB-B)
Ilość cykli ładowania baterii 1500
Czas pracy z baterii (po pełnym naładowaniu) - 3 sondy S300 podświetlenie włączone - 40 godzin
podświetlenie wyłączone - 60  godzin
rejestracja (co 15 minut) - 3 miesiące
Wydajność napięcia wyjściowego 12V max 200mA
Interfejs USB 2.0 (gniazdo USB-B)

Zakres temperatur pracy
Rejestrator LB-757 -20...+50 °C
Puszka LB-757Z -40...+80 °C
Sondy w zależności od wersji sondy

Zalecane ciągłe warunki pracy *)
Zakres temperatur 10...30 °C
Zakres wilgotności 20...80 %

Szczelność obudowy
Rejestator LB-757 IP30
Puszka LB-757Z IP64
Sondy  w zależności od wersji sondy

Wymiary zewnętrzne
Rejestrator LB-757 (bez wtyków) 208 x 100 x 32 mm
Puszka LB-757Z (bez przepustów) 98 x 64 x 34 mm
Sondy  w zależności od wersji sondy

Interfejs USB
Standard USB 2.0
Gniazdo USB-B

*) - Wykraczanie poza zalecane ciągłe warunki pracy (np. przy instalowaniu urządzenia w otwartej przestrzeni) wymaga zastosowania dodatkowych środków zabezpieczających część elektroniczną urządzenia przed wykraplaniem wody wewnątrz urządzenia.

WYPOSAŻENIE

  • Rejestrator LB-757
  • Instrukcja obsługi
  • Ładowarka
  • Przewód USB
  • Sondy - na zamówienie
  • Podstawka plastikowa LB-528G (do postawienia na stole) - na zamówienie
  • Uchwyt metalowy LB-528F (do powieszenia na ścianie) - na zamówienie
  • Puszka łączeniowa LB-757Z - na zamówienie
  • Program Logger - na zamówienie
