Program LBX do PC sterujący pracą regulatorów LB-760, LB-760A, LB-760C, LB-760D, LB-762

---

Praca w systemach Windows: 2000, XP, Vista, Windows 7 Dużo nowych funkcji Aktualizacja  programu LBX dla WINDOWS Aktualizacja programu dla DOS Sugerowane nastawy w regulatorach Zgłaszanie uwag o programie

---

WSTĘP

Nowy program LBX do PC sterujący pracą regulatorów LB-760, LB-760A, LB-760C, LB-760D oraz LB-762 został opracowany jako odpowiedź na ciągle wzrastające wymagania użytkowników, pojawienie się certyfikacji jakości produkcji oraz by sprostać postępowi techniki komputerowej.

Użytkownicy zwykle najlepiej wiedzą, jakie właściwości urządzeń są dla nich istotne, dlatego wszystkie uwagi są analizowane i stopniowo wprowadzane do naszych wyrobów. Przykładowo,  użytkownicy od pewnego czasu proponowali takie zmiany jak np. przeniesienie wszystkich nastaw do komputera PC i wprowadzenie szeregu dodatkowych zależności w procedurach regulacyjnych.

Certyfikacja jakości produkcji, realizowana np. poprzez wprowadzanie sytemu HACCP, narzuca między innymi konieczność rejestrowania procesów gotowania podłoża pouprawowego przed usunięciem go z hali.

Postęp w technice komputerowej, objawiający się coraz szybszymi wersjami komputerów i coraz nowszymi systemami operacyjnymi monopolisty Microsoftu, sprawił, że utracono pełną kompatybilność z programami tworzonymi dla systemu DOS, w związku z czym starsze oprogramowanie ma coraz większe trudności z poprawna pracą na nowym sprzęcie. Dotyczy to w szczególności obsługi portów komunikacyjnych COM w PC.

W wyniku prac rozwojowych powstał więc nowy program do PC - LBX, który wykorzystuje mechanizm okienek systemu operacyjnego Windows i pracuje poprawnie pod wszystkimi aktualnymi systemami operacyjnymi: Microsoft Windows: 2000, XP, Vista i Windows 7.

Pragniemy zwrócić jednak uwagę na fakt, że ze względu na wymaganie długookresowej i stabilnej pracy programu LBX zalecane jest używanie w komputerze PC systemu Windows XP Professional, oczywiście z zainstalowanymi bieżącymi aktualizacjami. Nie zalecamy stosowania systemu Vista, gdyż system ten nie jest dostatecznie dopracowany w zakresie współpracy ze sprzętem (np. brak działających voice-modemów). Natomiast nie jest już możliwe używanie systemów Windows 95, 98, 98SE i ME, ponieważ systemy te nie są już wspierane przez Microsoft.

Niezbędne jest wyposażenie komputera PC w zasilacz UPS, gdyż niekontrolowane wyłączenia zasilania komputera mogą uszkodzić system operacyjny i zapisy wyników pomiarów.

WŁAŚCIWOŚCI PROGRAMU, WPROWADZANE MODERNIZACJE

W programie LBX wprowadzane są zmiany wynikające z postępu technicznego. Szczegółowy wykaz zmian podano w historii zmian i wersjach archiwalnych odpowiednio dla LBX, LB-762 i LB-760A. Oto najważniejsze z nich w zastosowaniu do regulatorów do pieczarkarni.

Przeniesiono do komputera PC większość nastaw dostępnych dotychczas z pilota. W chwili obecnej pilot jest niezbędny tylko do zaprogramowania numeru regulatora i kalibracji sond pomiarowych. Przykładowo, z komputera można obecnie dowolnie włączać dla poszczególnych faz osuszanie przez klimatyzację i pomiar CO2. Można też korygować stabilność regulacji modyfikując współczynniki PID regulatorów.

Każda z faz ma osobny zestaw podstawowych nastaw, a jej włączenie może nastąpić o zaprogramowanym czasie. Wprowadzono licznik czasu trwania fazy (dni:godzin:minut).

Wprowadzono opcjonalną stabilizację wilgotności na podstawie przewidywanej wartości wilgotności względnej, która jest obliczana z uwzględnieniem aktualnej i zadanej temperatury powietrza. Jest to równoznaczne ze stabilizacją w hali wilgotności bezwzględnej, wyrażanej przez temperaturę punktu rosy lub zawartość wagową pary wodnej w powietrzu. Eliminuje to np. włączanie się procesu osuszania w przypadku, gdy podniesienie temperatury do wartości  zadanej spowoduje wymagany spadek wilgotności względnej.

Zgodnie z ostatnimi osiągnięciami technologii uprawy pieczarek, w najnowszej wersji  regulatora LB-762 wprowadzono dodatkowo pomiar i regulację pracy w/g nowych parametrów, ułatwiających prowadzenie uprawy, a mianowicie:

• deficytu wody (pomiar i regulacja),

• odparowania (pomiar i regulacja),
• emisji ciepła (pomiar),

• emisji CO2 (pomar).

Wprowadzono funkcję chwilowego zmniejszenia wilgotności zadanej przy zbyt wysokiej temperaturze podłoża, dzięki czemu przez zwiększone parowanie uzyskuje się skuteczne schłodzenie podłoża. Podobną role pełni funkcja zwiększenia obrotów wentylatora przy zbyt dużej temperaturze podłoża.

W fazie plonowania wprowadzono funkcję śledzenia, czyli automatycznego nadążania zadanej temperatury powietrza z programowaną różnicą za temperaturą średnią podłoża. Pozwala to, niezależnie od aktywności podłoża w końcowym etapie plonowania, na utrzymywanie optymalnej różnicy temperatur powietrza i podłoża, co ma pozytywny wpływ na wielkość plonu.

Wprowadzono osobną fazę gotowania podłoża pouprawowego, która składa się z trzech automatycznie następujących po sobie etapów: kontrolowanego wzrostu temperatury powietrza, kontrolowanego utrzymania założonej temperatury podłoża przez określony czas, a następnie schładzania z założoną prędkością.

W celu spełnienia wymagań związanych z kontrolą i certyfikacją jakości wprowadzono specjalny zapis wyników podstawowych pomiarów dla fazy gotowania podłoża pouprawowego (niezależnie od ciągłego zapisu wszystkich pomiarów). Pliki z tymi wynikami są tworzone odrębnie dla każdej hali uprawowej i dla każdego kolejnego cyklu gotowania. Pliki są składowane na dysku komputera, mogą być kopiowane przez użytkownika na nośniki rezerwowe i mogą być w dowolnym czasie prezentowane auditorom (w postaci tabel lub wykresów) dla udowodnienia spełniania wymagań sanitarnych (HACCP). Zapis pomiarów jest prowadzony w niejawnym formacie, uniemożliwiającym użytkownikowi fałszowanie protokołów pomiarowych.

Program umożliwia komunikowanie się z komputerem sterującym uprawą (z tzw. serwerem) z innego miejsca (z innego komputera, z tzw. klienta) za pośrednictwem połączenia realizowanego za pośrednictwem stałego łącza internetowego lub numeru dostępowego, lokalnej sieci komputerowej lub modemów dołączonych do lokalnej albo dzierżawionej linii telefonicznej. W przypadku braku linii telefonicznej połączenie może być zrealizowane za pośrednictwem modemu telefonii komórkowej GSM z wykorzystaniem taniego i szybkiego standardu transmisji danych GPRS. Możliwa jest praca sieciowa w dowolnej konfiguracji, tzn. jednoczesna praca na kilku komputerach dołączonych do danego systemu, zarówno w sieciach lokalnych jak i z wykorzystaniem połączeń internetowych, także bez stałych adresów IP (np. Neostrada) oraz z wewnętrznych podsieci (np. sieci IDEA z modemem telefonii komórkowej typu EDGE), poprzez użycie dodatkowej usługi połączenia poprzez serwer PROXY - LAB-EL.

Zmodernizowano procedury PID i wprowadzono funkcje "samostrojenia", pozwalająca na eksperymentalne wyznaczenie parametrów regulacji PID. Umożliwiono jednoczesna współprace programu LBX zarówno ze starszą wersją oprogramowania lb760a-6.14.ovl jak i nowszymi - od lb760a-7.3.ovl. Dzięki temu, po instalacji nowego programu LBX, nie ma potrzeby natychmiastowego przeprogramowania regulatorów na nowa wersję oprogramowania (zmiany programu w regulatorach można wprowadzać stopniowo).

Istnieje możliwość wpisywania komentarzy do wykresów (w menu „Urządzenia” dla danego regulatora jest pozycja "Nowy komentarz" otwierająca okienko do wpisania komentarza).

Program posiada rozbudowane funkcje wysyłania informacji o alarmach: przez SMS (po uzupełnienia komputera PC o zewnętrzny modem telefonii komórkowej GSM), przez wysłanie pod wskazany adres e-mail listu z treścią komunikatu alarmowego lub przez komunikat głosowy: przez telefon (program automatycznie dzwoni na zaprogramowane numery telefonów i czyta komunikaty głosowe o sytuacjach alarmowych) lub przez kartę dźwiękową w komputerze i dołączone do niej głośniczki.

Uzupełniono program o możliwość sterowania pracą regulatora do produkcji podłoża LB-760C i chłodni do przechowywania grzybów LB-760D.

Wprowadzono pomiar stężenia dwutlenku węgla (dla LB-760, LB-760A, LB-762) albo tlenu (dla LB-760C) w zewnętrznym powietrzu (poziom odniesienia), co umożliwia kontrolę poprawności pracy mierników stężenia gazu.

W fazie szoku możliwe jest kontrolowane schodzenie z wszystkimi parametrami: temperaturą, wilgotnością, wentylacją i stężeniem dwutlenku węgla.

Dodano funkcję sterowania nagrzewnicą wstępną w zależności od temperatury zewnętrznego powietrza (z meteo).

Zwiększono zabezpieczenie chłodnicy przed zamarzaniem wprowadzając wymuszenie zamykania przepustnicy powietrza poniżej temperatury bezpieczeństwa klimatyzacji niezależnie od: trybu pracy regulacji powietrza (sterowanie ręczne – automatyczne), minimum zakresu sterowania wyjściem „Powietrze” i wartości sterowania ręcznego „Powietrzem” (funkcja „Ustawienia zaawansowane”, zakładka „Powietrze”, „Zabezpieczenia”). Zwiększono zabezpieczenie chłodnicy przed zamarzaniem wymuszając maksymalny obieg wody w chłodnicy, jeżeli temperatura mierzona za chłodnicą spadnie poniżej zadanej temperatury chłodnicy (funkcja „Ustawienia podstawowe”, zakładka „Wspólne”, „Zabezpieczenie chłodnicy”).

Wprowadzono obsługę dodatkowej chłodnicy freonowej, która wraz z możliwością sterowania dwoma chłodnicami, co daje następujące możliwe wersje chłodzenia:

• jednej chłodnicy wodnej,
• jednej chłodnicy freonowej,
• dwu chłodnic wodnych,
• pierwszej chłodnicy wodnej i drugiej freonowej.

Wprowadzono optyczną sygnalizację działania ograniczeń na wartości sygnałów wyjściowych regulatora: ustawianych w "Ustawieniach zaawansowanych", Zakres wyjść" (kolor niebieski wartości wyjścia) oraz ustawianych w "Ustawieniach zaawansowanych", "Powietrze", "Zabezpieczenia klimatyzacji" (kolor czerwony wartości wyjścia).

Program LBX uzupełniono o obszerną wbudowaną instrukcje tzw. HELP, dostępny po naciśnięciu klawisza F1 na klawiaturze lub po kliknięciu myszką w przycisk "Pomoc" (w górnej linii menu) i "Spis treści pomocy". Szczegółowy opis instalacji (aktualizacji) można znaleźć w HELP-ie, w punkcie "Instalacja", "Instrukcja instalacji dla LB760".

W celu zabezpieczenia programu przed nielegalnym kopiowaniem wprowadzono indywidualne klucze autoryzacyjne po stronie serwera. Osoba zamawiająca otrzyma go wraz z programem. Niezbędny jest zakup 1 zestawu (program plus klucz) na każdy komputer PC sterujący systemem regulatorów. W przypadku posiadania kilku systemów (np. uprawy zlokalizowane w różnych miejscach) zamawiający powinien zakupić odpowiednia ilość zestawów (program plus klucz). Program jest dostarczany w wersji instalacyjnej, wymagającej nowych kluczy autoryzacyjnych (użytkownicy otrzymują klucze po przesłaniu zamówienia na adres info [małpa] label.pl).

AKTUALIZACJA OPROGRAMOWANIA

Uwagi użytkowników oraz stałe prace rozwojowe nad regulatorami klimatu i ich oprogramowaniem gwarantują użytkownikom sprawne działanie systemu w dłuższej perspektywie czasowej. Szczegóły wprowadzonych zmian w kolejnych wersjach są przedstawione w osobno dla:

• programu LBX instalowanego na komputerze PC,
• programu ładowalnego do regulatora LB-762,
• programu ładowalnego do regulatora LB-760/LB760A,
• programu ładowalnego do regulatora LB-760C.
• programu ładowalnego do regulatora LB-760D.

---

Aktualizacja programu LBX dla Windows

• programu ładowalnego do regulatorów LB-760A i LB-762

• programu sterującego LBX dla PC dla Windows


Aktualną wersje programu LBX można pobrać ze strony www.label.pl. Aktualizacje są bezpłatne w ramach świadczenia gwarancji przez okres 2 lat.  Aktualizację może zainstalować nasz serwis (niestety, dojazd nie zawsze jest w tym wypadku bezpłatny).
Po okresie gwarancyjnym wymagane jest zakupienie aktualizacji, która obowiązuje przez nastepne 2 lata.

UWAGA:

• W regulatorach LB-760 i LB-760A, posiadających program wewnętrzy regulatorów w wersji starszej niż LB760a-6.14.ovl, zalecana jest aktualizacja do wersji LB760a-6.14.ovl, która jest niezbędna dla współpracy z aktualną wersją programu LBX.
• W regulatorach LB-760 i LB-760A możliwa jest także aktualizacja do wersji lb760a-7.10.ovl, w której, miedzy innymi, zmieniono także system nastawiana parametrów PID, co wymaga dodatkowej pracy związanej z doborem nowych parametrów PID (w oknie "Ustawienia zaawansowane", "Regulacja"). W tej wersji możliwe jest przeprowadzenie "samostrojenia" parametrów PID, opisanego w "Helpie" (klawisz "F1", rozdział "Obsługiwane urządzenia", "LB-760A", "Regulacja PID i procedura samostrojenia").
• W regulatorach LB-762 zalecamy aktualizację do ostatniej opublikowanej wersji.

• Po wgraniu nowego programu do regulatorów należy sprawdzić, czy wartości nastaw są poprawne w każdym z regulatrów z osobna (czyli: konfiguracja wyjść przekaźnikowych i siłowników, nastaw PID, temperatury bezpieczeństwa klimatyzacji, zadane parametry temperatury i wilgotności) i czy działanie systemu jest poprawne.

Zmiany sprzętowe przy przejściu z DOS na Windows dla LB-760A

Niezależnie od zmian oprogramowania należy dokonać modernizacji układu konwertera LB-485 (o ile wersja programu w konwerterze jest starsza niż 4.4 - czyli dla DOS), która to modernizacja jest wykonywana przez nasz serwis w uzgodnionych i obustronnie dogodnych terminach.

---

Aktualizacja programu dla DOS (z dnia 18.07.2003):

• programu ładowalnego do regulatorów LB-760A do wersji "Load" 5.13,
• programu sterującego dla PC z DOS do wersji 5.13.

Ostatnie aktualizacje programu DOS:

• Dodana jest obsługa miernika CO2 FUJI o zakresie pomiarowym 3000 ppm (linearyzacja charakterystyki pomiarowej miernika). W katalogu roboczym trzeba wpisać w plik konfiguracyjny o nazwie: "co2.cfg" wyraz FUJI, sam jeden w linii, dużymi literami. Jeżeli takiego pliku nie ma, to należy go utworzyć.

Program można pobrać ze strony internetowej LAB-EL. Nie są już prowadzone dalsze prace modernizacyjne nad oprogramowaniem DOS.

NASTAWY PID REGULATORÓW

Sugerowane nastawy w regulatorach LB-760A z programem wewnętrznym "LB760a-6.14.ovl" i starszymi

Z doświadczeń praktycznych wynikają poniższe nastawy parametrów PID zapewniające stabilne utrzymywanie parametrów klimatu przez regulatory LB-760/LB-760A z programem wewnętrznym LB760a-6.14.ovl i starszymi.
W różnych obiektach (ze względu na różne wydajności klimatyzatorów, różne rozmiary hal i różne temperatury mediów) może jednak zaistnieć konieczność ich indywidualnego doboru. Sposób doboru został opisany w części I Instrukcji użytkowania (str. 15...16).

Wilgotność RH

Nawilżanie i suszenie, tak samo: OZK: 10 %,  P: 400,  I: 10,  D: 30,  td: 120 s.
Zmiana kierunku:  odchyłka: 1,5 %,  t: 1800 s.

Temperatura T

Grzanie i chłodzenie tak samo:  OZK: 2,5 °C,  P: 1000,  I: 10,  D: 30,  td: 120 s.
Zmiana kierunku:  odchyłka: 0,5 °C,  t: 1800 s.

CO₂

P: 2000,  I: 2000,  D: 0, td: 30 s.
Minimalny okres analizy danych CO2: 900 s.

Powietrze

Temperatura bezpieczeństwa klimatyzacji: 4 °C.

---

Sugerowane nastawy w regulatorach LB-760A z programem wewnętrznym "LB760a-7.3.ovl" i nowszymi

Początkowe nastawy parametrów PID zapewniające stabilne utrzymywanie parametrów klimatu przez regulatory LB-760/LB-760A z programem wewnętrznym LB760a-7.3.ovl i nowszymi - są ustawiane w programie LBX. W tym celu należy w oknie "Ustawienia zaawansowane", w zakładce "Regulacja" wybrać przycisk "Przywróć ustawienia domyślne" i zatwierdzić klawiszem "Tak", a następnie "OK". Dokładne wartości nastaw można uzyskać przeprowadzając procedurę "samostrojenia" hali automatycznie lub ręcznie. Opis podany jest w Helpie (klawisz F1 w programie LBX) w rozdziale: "LAB-EL LB-760A: regulacja PID i procedura samostrojenia".

Sugerowane nastawy w regulatorach LB-762 z programem wewnętrznym "LB762V1_firmware_1.3.3.fw" i nowszymi

 Początkowe nastawy parametrów PID zapewniające stabilne utrzymywanie parametrów klimatu przez regulatory LB-762 z programem wewnętrznym LB762V1_firmware_1.3.3.fw i nowszymi - są ustawiane w programie LBX. W tym celu należy w oknie "Ustawienia zaawansowane", w zakładce "Regulacja" wybrać przycisk "Przywróć ustawienia domyślne" i zatwierdzić klawiszem "Tak", a następnie "OK". Jeżeli ustawienia te są niezadawalające, to należy ręcznie skorygowac parametry PID. Opis podany jest w Helpie (klawisz F1 w programie LBX) w rozdziale: "LAB-EL LB-760A: regulacja PID i procedura samostrojenia" w punkcie "Ręczne obliczanie parametrów PID".

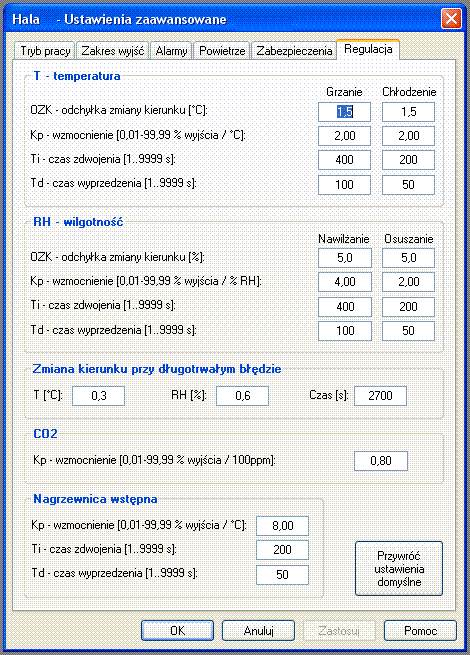

W przypadkach wszelkich wątpliwości związanych z niestabilnością regulacji służymy nieodpłatnymi poradami, umożliwiającymi prawidłowe ustawienie regulatorów. Przykładowe sprawdzone ustawinia przedstawono na rysunku.

Zgłaszanie uwag o programie, pomoc w ustawieniach regulatorów

Wszelkie uwagi o działaniu programu, sugestie co do dalszego rozwoju programu i wnioski użytkowników, wynikające z ich doświadczeń i wzrastających wymagań, prosimy o zgłaszanie na adres al [małpa] label.pl.
