LB-802 - Termoanemometr

LB-802 - Termoanemometr

  • Anemometr termiczny - termoanemometr
  • Pomiar prędkości przepływu powietrza i temperatury
  • Przyrząd stacjonarny
  • Interfejs analogowy albo cyfrowy
  • USB - przez konwerter LB-375
  • Oprogramowanie do PC

Opis termoanemometru LB-802

Termoanemometr LB-802 jest przeznaczony do pomiaru prędkości przepływu powietrza i pomiaru temperatury. Jest to przyrząd stacjonarny. Wyposażony jest w uchwyt montażowy LB-58C, który daje możliwość zamocowania sondy  np. do ściany kanału wentylacyjnego. Występuje w czterech wersjach:

  • Termoanemometr LB-802A, z wyjściem napięciowym 0...10V, wersja kierunkowa,
  • Termoanemometr LB-802C, z wyjściem pętli prądowej S300, wersja kierunkowa,

Sonda pomiarowa jest kierunkowa, co oznacza, że powinna być właściwie skierowana wobec kierunku przepływu powietrza. Standardowa długość części metalowej sond wynosi 300mm lub 500mm.

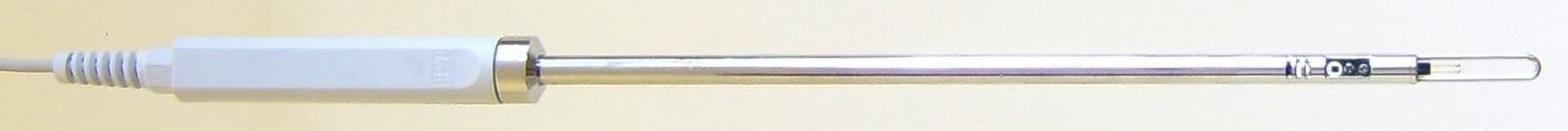

Anemometr z termometrem LB-802WTermoanemometr LB-802 w wersji kierunkowej

W sondzie została wykorzystana termoanemometryczna zasada działania. Podgrzewany przez prąd termorezystor jest chłodzony przez opływający gaz. Utrzymanie stałej temperatury termorezystora wymaga odpowiedniego sterowania prądem, który to prąd jest miarą prędkości przepływającego gazu. Zaletą anemometrów termicznych jest mała głowica pomiarowa, którą można umieścić poprzez niewielki otwór w ścianie kanału. Termoanemometr LB-802 jest skompensowany temperaturowo. Dla wersji LB-802C dostępna jest również kompensacja ciśnienia atmosferycznego.

Anemometr termiczny ma zastosowanie wszędzie gdzie potrzebne jest monitorowanie prędkości przepływu powietrza -  w kanałach wentylacyjnych, klimatyzacyjnych, w instalacjach technologicznych, w komorach laminarnych. Anemometr - termometr LB-802 może pracować w szerokim zakresie temperatur -40....70°C.

Wersja termoanemometru LB-802C wyposażona jest w cyfrową pętlą prądową S300. Może współpracować w wielokanałowymi koncentratorami LB-489 lub  LB-480 - daje to możliwość wielopunktowego monitoringu przepływu powietrza i temperatury. W anemometrze LB-802C jest jeden zakres pomiarowy 0.1...50m/s.

Wersja termoanemometru LB-802A wyposażona jest w wyjście napięciowe 0...10V. Na wyjściu napięciowym może być przepływ albo temperatura (przełączanie wyjścia dokonuje się poprzez podłączenie przewodu sterującego do ujemnego lub dodatniego bieguna zasilania). Zakres wyjścia analogowego dla przepływu wynosi standardowo 10.0m/s. Możliwe jest ustalenie innego zakresu (na etapie produkcji więc potrzebna jest informacja przy zamawianiu).

Anemometry termiczne LB-802 charakteryzują się nowoczesną konstrukcją opartą na wydajnym i oszczędnym energetycznie sterowniku mikroprocesorowym. Na podstawie znajomości nieliniowych charakterystyk czujnika temperatury (rezystor termometryczny Pt1000) oraz cyfrowych danych kalibracyjnych zapamiętanych podczas wzorcowania w pamięci termoanemometru, mikroprocesor wbudowany w przyrząd oblicza aktualne wyniki pomiaru temperatury i prędkości przepływu. Zaletą termoanemometrów jest brak mechanicznych elementów kalibracyjnych (np. potencjometrów). Wzorcowanie anemometrów polega na przesłaniu przez interfejs cyfrowy do nieulotnej pamięci anemometrów danych kalibracyjnych uzyskanych we wzorcowych temperaturach i przepływach powietrza. Gwarantuje to wygodę i wysoką dokładność wzorcowania oraz stabilność parametrów metrologicznych anemometrów w czasie.

Oprogramowanie do anemometru

Odczyt przepływu powietrza i temperatury z anemometru LB-802C możliwy jest  przy użyciu komputera poprzez zastosowanie konwertera S300/USB - LB-375 i programu LBX.

Program LBX umożliwia:

  • prezentacje bieżących odczytów z termoanemometru
  • monitorowanie alarmów i ich sygnalizację
  • prezentacje archiwizowanych danych - wykresy, raporty, histogramy
  • zarządzanie archiwum danych
  • zapewnienie dostępu dla zdalnych klientów
Przykładowe okno programu LBX z podłączoną sondą anemometru LB-802CPrzykładowe okno programu LBX
z podłączonym anemometrem LB-802C
Interfejs USB LB-375 | LAB-EL Elektronika LaboratoryjnaInterfejs USB
LB-375

Wzorcowanie

Każdy termometr lub anemometr, stosownie do zamówienia, może posiadać indywidualne świadectwo wzorcowania prędkości przepływu i temperatury z Laboratorium Wzorcującego LAB-EL.

Dane techniczne anemometrów

POMIAR PRĘDKOŚCI TERMOANEMOMETR LB-802A - WYJŚCIE NAPIĘCIOWE 0...10V
Typ sondy LB-802A
Zakres pomiaru standardowo 0,1...10 m/s
maksymalnie 0,1...50m/s
Niepewność pomiaru  0,05 m/s ± 3 %
Rozdzielczość pomiaru 0,01V
Stała czasowa  5 sekund
POMIAR PRĘDKOŚCI TERMOANEMOMETR LB-802C - CYFROWA PĘTLA PRĄDOWA S300
Typ sondy LB-802C
Zakres pomiaru 0,1...50m/s
Niepewność pomiaru  0,05 m/s ± 3 % razy wskazanie
Rozdzielczość pomiaru 0,01m/s dla 0.1...5m/s
0,1m/s dla 5....50m/s
Stała czasowa 5 sekund

Niepewność pomiaru temperatury podana jest przy prędkości powietrza > 0.5m/s

POMIAR TEMPERATURY
Zakres pomiaru anemometru LB-802C -40...70 °C
Zakres pomiaru anemometru LB-802A -40...60 °C
Niepewność pomiaru ±0,1 °C ± 1 ostatnia cyfra
Rozdzielczość pomiaru 0,1 °C
ZASILANIE
Napięcie zasilania 12...24V DC
Pobór prądu max 100mA
ZAKRES TEMPERATUR PRACY
Anemometr LB-802 -40...+70 °C
ZALECANE CIĄGŁE WARUNKI PRACY
Zakres temperatur 10...30 °C
Zakres wilgotności 20...80 %
Stopień agresywności korozyjnej środowiska w/g PN-71/H-04651 B
SZCZELNOŚĆ OBUDOWY
Anemometr LB-802 IP20
WYMIARY ZEWNĘTRZNE
Średnica obudowy plastikowej  23mm
Długość obudowy plastikowej  140mm
Długość rurki metalowej LB-802 300mm standardowo
500mm lub inna długość na zamówienie
DANE MECHANICZNE
Materiał rurki metalowej Mosiądz niklowany
Długość przewodu standardowo 2 metry

Wyposażenie

Anemometr z termometrem LB-802W
Uchwyt LB-58C
  • Instrukcja obsługi termoanemometru,
  • Uchwyt montażowy LB-58C - na zamówienie,
  • Zasilacz sieciowy 12V/250mA - na zamówienie,
  • Interfejs USB LB-375 + przewód USB - na zamówienie,
  • Program LBX - na zamówienie.

Wersja LB-802W

Wersja sondy o obudowie "wszechkierunkowej" LB-802AW oraz LB-802CW została wycofana z ofery.
