Miernik przepływu wody, cieczy, ścieków: LB-810


  • funkcja: miernik przepływu w kanałach otwartych
  • pomiar: natężenie przepływu
  • szeroki zakres temperatur pracy
  • pomiar i rejestracja przepływu wody, cieczy lub ścieków
  • sprawdzone w działaniu w wielu oczyszczalniach ścieków
Miernik przepływu wody lub ścieków LB-810
UWAGA: Urządzenie wycofane z oferty .

Opis

Miernik LB-810 jest przystosowany do ciągłego pomiaru natężenia przepływu wody lub ścieków w kanale otwartym z przelewem lub ze zwężką Venturi'ego. Przyrząd dokonuje pomiaru wysokości spiętrzenia wody wykorzystując zasadę echosondy (pomiar czasu powrotu echa fali ultradźwiękowej). Zastosowany w mierniku przepływu cieczy mikroprocesor przelicza uzyskany wynik pomiaru odległości (spiętrzenia H) na wielkość przepływu (Q), na podstawie zadanej charakterystyki przelewu lub zwężki (Q=f(H)). Do nieulotnej pamięci miernika przepływu można wprowadzić (za pomocą wspópracującego z przepływomierzem programatora LB-811) dowolną charakterystykę typowych koryt pomiarowych ze zwężką typu Venturi'ego (KPV) lub z przelewem trójkątnym (KIII). W niestandardowych przypadkach użytkownik może wprowadzić inną zdefiniowaną przez siebie charakterystykę (maksymalnie 19 punktów pomiarowych). Należy zaznaczyć, że wprowadzenie do pamięci przyrządu tabeli koryta pomiarowego nie jest ostateczne i może być powtórzone wielokrotnie. Po zaprogramowaniu przepływomierza LB-810 programator LB-811 jest odłączany, co zabezpiecza przepływomierz przed omyłkowym (lub celowym) przeprogramowaniem go przez użytkownika.

Pomiar przepływu wody, ścieków, cieczy

Funkcje realizowane przez przepływomierz LB-810:

  • wskazywanie wartości przepływu chwilowago (wyświetlacz LED),
  • wskazywanie przepływu skumulowanego (dobowego),
  • zapamiętywanie 28 ostatnich przepływów dobowych w nieulotnej pamięci,
  • sterowanie urządzeniami wykonawczymi w zależności od określonego poziomu (przekaźniki),
  • wskazywanie awaryjnych stanów pracy,
  • możliwość pracy w systemach automatyki (wyjścia prądowe, napięciowe),
  • możliwość programowania przez użytkownika wielu parametrów pracy ( programatorem LB-811),
  • możliwość pracy z dowolnym przepływem lub zwężką (programatorem LB-811),
  • automatyczna kompensacja zmian prądkości rozchodzenia się fali ultradźwiękowej spowodowanej zmianą parametrów ośrodka (temperatura, ciśnienie, zanieczyszczenia) po przez zastosowanie pomiaru odległości od pręta referencyjnego.

Dane techniczne miernika przepływu

  • Przetwornik pomiarowy: piezoelektryczna sonda ultradźwiękowa firmy SIEMENS
  • Zakres pomiarowy:
    • 1,2 ... 3000 l/sek dla zwężek typu KPV I...XI,
    • 0.5 .. 10 l/sek dla przelewów trójkątnych,
    • lub inny według wymagań użytkownika.
  • Odległość sondy od lustra cieczy: 0,2 .. 1,3 m lub 0,4 .. 3,0 m (zależna od typu sondy)
  • Błąd pomiaru natężenia: zależny od warunków pomiaru, rodzaju przelewu, natężenia przepływu
  • Błąd pomiaru odległości: +/- 0.5 mm
  • Temperatura pracy :
    • sondy -25.. +60 °C,
    • sterownika -40 .. +60 °C.
  • Wyjścia analogowe :
    • pętla prądowa 4 .. 20 mA,
    • wyjście napięciowe 0 .. 10 V.
  • Wyjścia przekaźnikowe przekroczenia zadanego poziomu: obciążalność 230V / 2A.
  • Interfejs cyfrowy: napięciowe w standardzie RS-232C, prędkość transmisji 300 bodów, 7 bitów danych 1 bit stopu.
  • Rejestracja przepływu: przepływomierz rejestruje w pamięci nieulotnej wartości i daty rejestracji dwudziestu ośmiu ostatnich wartości dobowego przepływu skumulowanego.
  • Zasilanie: 230V / 50 Hz / 30 VA
  • Stopień ochrony obudowy:
    • sondy IP67,
    • sterownika IP64.
Instalacja przepływomierza - miernik przepływu cieczy

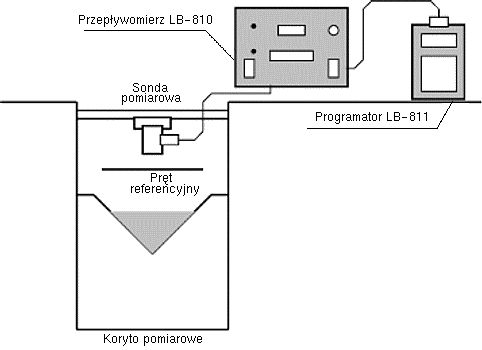

Przykładowe stanowisko pomiarowe wyposażone w przepływomierz LB-810
