SR50 - Czujnik głębokości śniegu lub wody

SR50
  • Wysoka odporność na warunki środowiska: wodę, śnieg, mróz
  • Zakres pomiaru 0,5 do 10 m

Opis

Przyrząd SR50A jest nowej generacji czujnikiem ultradźwiękowym służącym do pomiaru odległości, który może być wykorzystany do ciągłego monitorowania grubości pokrywy śnieżnej lub poziomu wody w zbiornikach. Przyrząd działa na zasadzie pomiaru czasu przejścia akustycznej fali ultradźwiękowej pomiędzy czujnikiem a odbijającą dźwięk powierzchnią pod przyrządem.

Jeżeli wymagany jest dokładny pomiar odległości, to należy uwzględnić wpływ temperatury na prędkość rozchodzenia się dźwięku w powietrzu. W tym celu przyrząd w wersji  SR50AT został wyposażony w dodatkowy zewnętrzny czujnik temperatury.

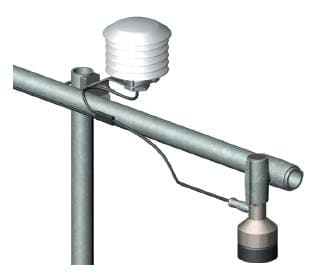

Przyrząd montowany jest na wysięgniku nad kontrolowanym obszarem w sposób przykładowo przedstawiony na rysunku obok.

Montaż SR50A na wysięgniku

Dane techniczne

POMIAR
Zakres pomiaru Zakres pomiaru: 0,5 do 10 metrów
Dokładność +/-1.0 cm lub +/-0,4% odległości do celu ( większe z n nich),
Wymagana kompensacja zewnęrzenj temperatury lub model SR50AT z czujnikiem (z pomiarem temperatury)
Rozdzielczość 0,25 mm
Czas pomiaru Mniej niż 1,0 sekunda
WARUNKI PRACY
Temperatura -45...+50 °C
Wilgotność 0...100 %
Akceptowalny kąt wiązki Około 30 stopni
ZASILANIE
Zakres napięć 9-18 V DC

Pobór prądu SDI-12 mode 1.0mA,
RS-232/RS485 mode 2.0mA
Tryb czuwania
25 mA
Aktywny

Interfejs wyjściowy

  • SDI-12 (versja 1.3)
  • RS-232 (1200 to 38400 BAUD)
  • RS-485 (1200 to 38400 BAUD)
  • Maksymalna długośc przewodu:
    SDI-12 60 metrów,
    RS-232 (do 9600 BAUD) 60 metrów
    RS-485 300 metrów
  • Rodzaj przewodu:    4 przewody, 2pary (skrętki)

Wymiary zewnętrzne

  • Mozliwości montażu:
    SR50ATOM - Ramię do montażu na maszcie
    SRATRIM - Ramię do montażu na trójnogu
  • Wymiary: Długość 10,1 cm, Średnica 7,6 cm
  • Masa:    1,0 kg

Wyprodukowane przez przedsiębiorstwo Campbell Scientific (Kanada)
