Sterownik kompostowni, produkcja podłoża: LB-763


  • funkcje: pomiar, rejestracja, regulacja
  • pomiar: temperatura, stężenie O 2
  • konkurencyjna cena
  • program LBX do PC z systemami Windows

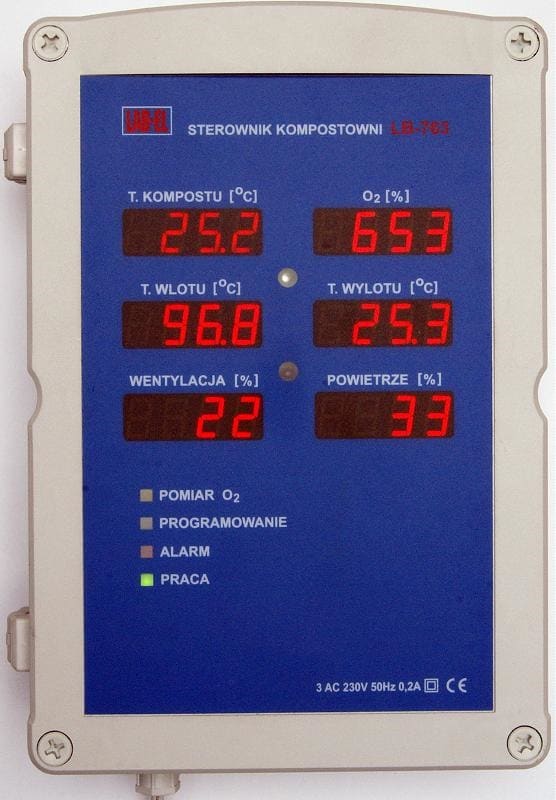

Sterownik kompostowni - regulator LB-763 LB-761 (pilot)

Produkcja podłoża do pieczarkarni

Regulator LB-763 z czujnikami pomiarowymi stanowi zestaw do kontroli fermentacji kompostu np. podczas produkcji podłoża do uprawy grzybów. Jest przeznaczony do pomiaru, regulacji i rejestracji temperatury, stężenia tlenu, stężenia dwutlenku węgla CO2 i przewiewu w procesach fermentacji podłoża metodą "indoor" lub podczas przerostu podłoża w masie. Regulator jest urządzeniem stacjonarnym, zasilanym z sieci 230V, wykonanym w postaci panelu do powieszenia na ścianie. Konstrukcja przyrządu jest oparta o zaawansowaną technikę mikroprocesorową. Sterowanie regulatorem jest możliwe przy użyciu pilota zdalnego sterowania. Przyjęte rozwiązanie umożliwia wygodne sterowanie regulatorem w miejscu utrudniającym dostęp, zwiększa bezpieczeństwo obsługi, uniemożliwia dostęp do regulacji osobom niepowołanym. Wszystkie wyniki pomiarów wyświetlane są na czytelnych wyświetlaczach.

Każdy regulator LB-763 jest przeznaczony do nadzorowania tylko jednego tunelu fermentacyjnego lub przerostowego. W przypadku posiadania większej ilości tuneli niezbędne jest zastosowanie osobnego regulatora dla każdego z tuneli. Regulatory LB-763 zainstalowane przy poszczególnych tunelach, po połączeniu z komputerem typu PC na którym zainstalowano program LBX, tworzą wspólny system pomiarowo-kontrolny. Możliwy jest wówczas systemowy pomiar stężenia tlenu O2 lub CO2 (rys. 1), a ponadto dostępne jest wygodne sterowanie regulatorami z komputera PC, zbieranie wyników pomiarów, tworzenie ich historii, przeglądanie wyników w postaci wykresów i drukowanie wykresów na drukarce. Do połączenia regulatorów z komputerem wykorzystywany jest interfejs RS-485 lub szybsze interfejs Ethernet, zapewniający minimalną liczbę przewodów pomiędzy regulatorami i komputerem oraz duży zasięg transmisji danych.

Konstrukcja regulatora

Ekran pomiarów sterownika LB-763 w programie LBXDo każdego regulatora do produkcji podłoża LB-763 mogą być dołączone następujące elementy pomiarowe:

  • Sondy do pomiaru temperatury podłoża, umożliwiające niezależny pomiar temperatury w kilku różnych punktach. Sondy wykonane są w postaci prętów, których konstrukcja umożliwia łatwe umieszczenie ich w podłożu.
  • Sondy do pomiaru temperatury powietrza doprowadzonego pod pryzmę podłoża (wlotowego).
  • Sondy do pomiaru temperatury powietrza wychodzącego z pryzmy podłoża (wylotowego).
  • Sondy do pomiaru temperatury i wilgotności owietrza metoda psychrometryczną.
  • Miernik stężenia tlenu, indywidualny (osobno w każdej hali) lub systemowy (jeden na wszystkie hale lub grupę hal).

Do każdego regulatora LB-763 mogą być dołączone następujące elementy wykonawcze:

  • Przepustnice do wentylacji hali - powietrza cyrkulacyjnego i świeżego, sterowane proporcjonalnie jednym albo dwoma sprzężonymi elektrycznie siłownikami.
  • Przemiennik częstotliwości, tzw. falownik (służący do płynnej zmiany obrotów) albo stycznik (do okresowego włączania) silnika napędzającego wentylację hali.
  • Zawór nawilżania, regulujący dopływ rozpylonej wody (albo pary) w sposób płynny (zaworem z siłownikiem) lub impulsowy (zaworem typu włącz/wyłącz).

Działanie

Wyjściowe sygnały regulacyjne są sterowane wynikami obliczeń dokonanymi w procedurach regulacyjnych na podstawie wartości zadanych i aktualnych wartości zmierzonych: średniej temperatury podłoża i stężenia tlenu. Możliwe jest ręczne programowanie wartości sygnałów wyjściowych.

Zasadniczą funkcją płynnie regulowanej przepustnicy dopływu świeżego powietrza jest kontrolowanie temperatury lub stężenia tlenu w podłożu. Wentylator o regulowanej wydajności wpływa na wyrównanie temperatury w całej objętości podłoża.

Regulator do produkcji podłoża pieczarkarni jest wyposażony w wyjście alarmowe, umożliwiające sygnalizację stanów awaryjnych (uszkodzenie sond, brak zasilania) lub niewłaściwy stan parametrów podłoża. Do wyjścia alarmowego może być dołączony np. dzwonek, który oznajmi dyżurującej obsłudze wystąpienie sytuacji alarmowej.

W przypadku instalacji składającej się z większej liczby regulatorów LB-763 oraz komputera nadzorującego PC (rys. 1) możliwe jest zastosowanie tylko jednego miernika stężenia tlenu dla całej instalacji. Powietrze z każdego tunelu dostarczane jest wówczas cyklicznie do miernika tlenu przy pomocy systemu zaworów, rur i pompy powietrza. Działanie takiego systemu pomiarowego musi w sposób ciągły nadzorować komputer - jest to warunek działania takiej instalacji. Zastosowanie takiej metody pomiaru stężenia O2 pozwala na znaczne obniżenie kosztów, gdyż wymagany jest tylko jeden miernik stężenia tlenu. Regulatory LB-763 mogą pracować we wspólnej instalacji z regulatorami LB-762.

Sterowniki fermentacji LB-763 w systemie pomiarowym
Rys. 1. Przykładowe elementy składowe systemu dla trzech tuneli fermentacji podłoża "indoor":
HU - tunel, CO - przewody poboru powietrza, ZP - zawory powietrza, KO - konwerter LB-480, LB-710 - termohigrometr do pomiaru parametrów zewnętrznego powietrza, PC - komputer z programem sterującym, SP - skrzynka pomiarowa zawierająca: FO - filtr odwadniający, PO - pompę powietrza i DC - miernik stężenia tlenu.

Konstrukcja urządzeń oraz działanie ich oprogramowania sterującego zostało opracowane przy konsultacji z ekspertami pieczarkarstwa i w sposób ciągły podlega rozwojowi dzięki korzystaniu z doświadczeń zbieranych w pieczarkarniach.

Każdy użytkownik regulatorów LAB-EL może dokonać aktualizacji oprogramowania regulatorów i komputera sterującego PC. Dzięki nowoczesnej konstrukcji regulatorów istnieje możliwość wielokrotnego, samodzielnego wpisania programu działania do regulatorów. W tym celu użytkownik pobiera poprzez internet najnowsze oprogramowanie (albo otrzymuje je na dyskietce), które po uruchomieniu, ładuje nowy program działania z komputera sterującego PC kolejno do wszystkich regulatorów.

Praca dowolnej konfiguracji regulatorów LB-763, LB-762 i LB-760A jest nadzorowana zdalnie przez program LBX do PC pracujący w systemach Windows.

Instalacja urządzeń

Regulatory

Firma LAB-EL dostarcza jako zestaw podstawowy: regulatory LB-763, sondy pomiarowe temperatury oraz oprogramowanie sterujące do komputera. Jako wyposażenie dodatkowe dostarczany jest konwerter LB-480, termohigrometr LB-710R z osłoną LB-719, miernik tlenu z wyposażeniem do systemowego pomiaru i ekranowane kable komputerowe (do połączenia regulatorów z komputerem). Zakupu komputera sterującego i drukarki najlepiej jest dokonać, ze względu na bliskość serwisu gwarancyjnego,  w firmie komputerowej w pobliżu miejsca zamieszkania. Zapewniamy dodatkową usługę w postaci pomocy w instalacji elektrycznej niskonapięciowej i konfiguracji systemu (podłączenie sond, kalibracja sond, programowanie parametrów, dołączenie i konfiguracja komputera) i szkolenia. Relatywnie niski koszt instalacji zakłada aktywny udział inwestora w instalacji (montaż mechaniczny urządzeń i okablowania) i wykorzystanie własnych urządzeń wykonawczych inwestora.

Firma LAB-EL zapewnia serwis gwarancyjny (12 miesięczny) oraz pełny serwis pogwarancyjny na terenie całego kraju. Serwis gwarancyjny nie obejmuje kosztów dojazdu serwisu do klienta, chyba że uzgodniono to z osobą wykonującą instalację.
