Termohigrometr BARANI DESIGN TECHNOLOGIES typ MeteoTemp, klatka meteorologiczna typ MeteoShield

  • termometr, higrometr zewnętrzny
  • klatka meteorologiczna
  • wilgotnościomierz
  • pomiar temperatury
  • pomiar wilgotności względnej powietrza
  • punkt rosy
  • punkt zamarzania
  • ciśnienie atmosferyczne (opcja)
  • ultra-niskie zużycie energii
  • cyfrowe wyjście RS-485
  • inne standardy wyjścia (opcja)
Klatka meteorologiczna Barani Design Meteoshield

Przeznaczenie termohigrometru zewnętrznego

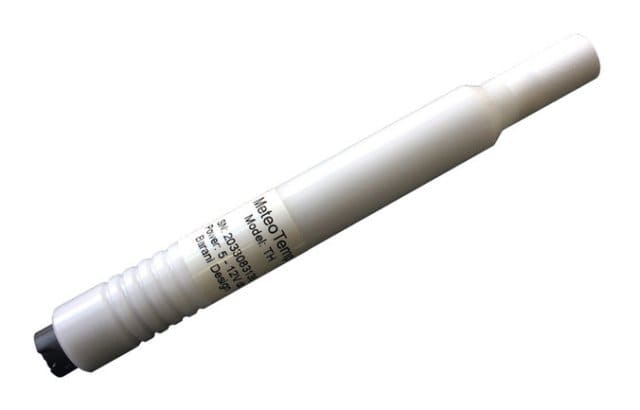

Termohigrometr Barani Design MeteoTempTermohigrometr MeteoTemp RH+T to czujnik meteorologiczny dwa-w-jednym z wodoodpornym złączem elektrycznym. Służy do określania temperatury powietrza i wilgotności względnej. Termohigrometr oblicza również punkt rosy oraz punkt zamarzania z rozdzielczością 0,1°C. Ultra-niskie zużycie energii przy poborze prądu rzędu 800 mikroamperów eliminuje samoogrzewanie, które jest niewskazane w zastosowaniach meteorologicznych. Wersja termohigrometru MeteoTemp RH+T+PRESSURE - bez zwiększenia zużycia energii do już doskonałej sondy temperatury i wilgotności dodaje czujnik baryczny. Czujnik MeteoTemp RH+T+PRESSURE zawiera w głowicy wysoce niezawodny, szczelny przetwornik ciśnienia barometrycznego.

Termohigrometr MeteoTemp spełnia wymagania WMO dotyczące dokładności pomiaru temperatury powietrza i wilgotności, a także długoterminowej stabilności.

Aby uzyskać najwyższą całkowitą dokładność pomiarów temperatury zewnętrznej i wilgotności naljepiej używać termohigrometr MeteoTemp w połączeniu z unikatową helikalną klatką meteorologiczną typu MeteoShield. Kształt helisy eliminuje błędy temperaturowe wynikające z promieniowania słonecznego skuteczniej niż konwencjonalne osłony wielopłytkowe, zapewniając jednocześnie niezrównaną ochronę przed słońcem, zanieczyszczeniami, deszczem, śniegiem, piaskiem i pyłem.

Termohigrometr MeteoTemp wyposażony jest w standardowy interfejs RS-485 używający protokół  Modbus RTU oraz ASCII. Na życzenie dostępne są również standardy wyjścia: częstotliwość, napięcie 0-10 V, pętla prądowa 4-20 mA, RS232, RS422.

Konstrukcja termohigrometru i klatki meteorologicznej

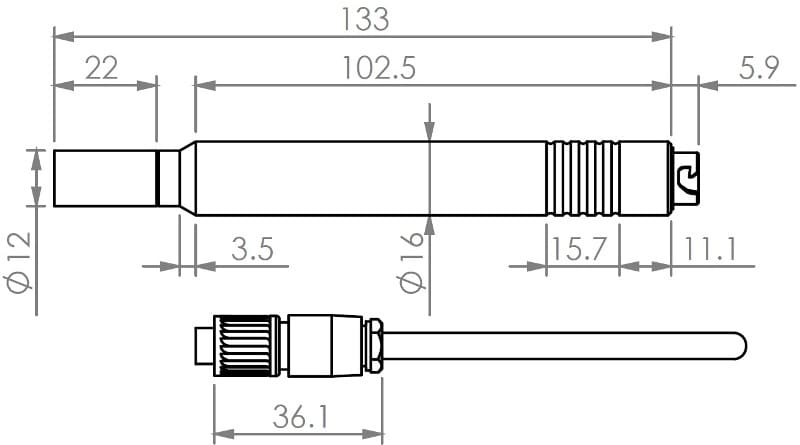

Konstrukcja Termohigrometr Barani MeteoTemp Konstrukcje obudowy i czujnika termohigrometru MeteoTemp przedstawia rysunek obok. Biała obudowa z PTFE ma własności hydrofobowe i jest odporna na korozję. Wysokiej jakości czujnik ciśnienia jest szczelny. Super-hydrofobowa i wymienna w terenie mikroporowata nakładka filtrująca zapewnia długotrwałą ochronę czujników termohigrometru MeteoTemp przed zanieczyszczeniami. Nakładka filtrująca zapewnia skuteczne przenoszenie wilgoci i temperatury powietrza, zapobiegając jednocześnie absorpcji wody i rosy w wilgotnych środowiskach, jak np. czujniki przydrożne czy w warunkach tropikalnych.

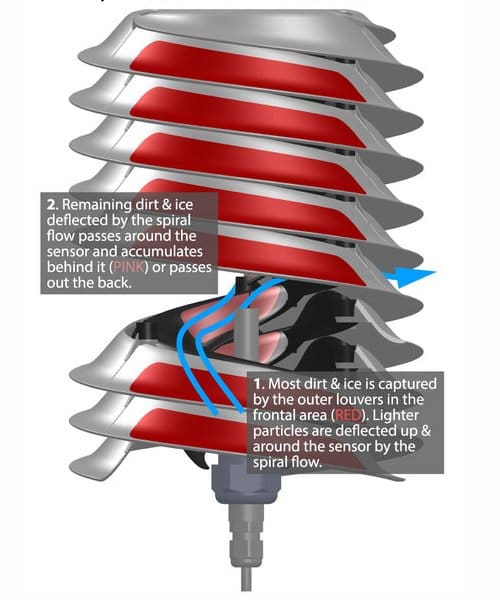

Konstrukcja klatki meteorologiczne Barani MeteoshieldKlatka meteorologiczna typu MeteoShield występuje w dwóch odmianach: MeteoShield - Standard (z pojedynczą helisą), oraz MeteoShield - Professional (z podwójną helisą). Spiralny przepływ powietrza wewnątrz helikalnej osłony daje niezrównaną ochronę wewnętrznych czujników, co zapewnia jednocześnie znakomitą dokładność pomiaru. Kształt podwójnej helisy zapewnia najlepszą ochronę przed słońcem, deszczem, śniegiem, piaskiem i pyłem.  W warunkach wysokiej odblaskowości, takich jak śnieg, woda, ulica czy ściany budynku rozwiązanie z helisą działa lepiej niż wiele osłon z wentylatorem . Zasadę działania i zalety helikalnej konstrukcji klatki meteorologicznej MeteoShield pokazuje rysunek obok.

Konstrukcja termohigrometru MeteoTemp zapewnia najwyższy poziom 3-stopniowej ochrony przed wyładowaniami atmosferycznymi, przepięciami, EMC oraz ESD.


Montaż termohigrometru i klatki meteorologcznej

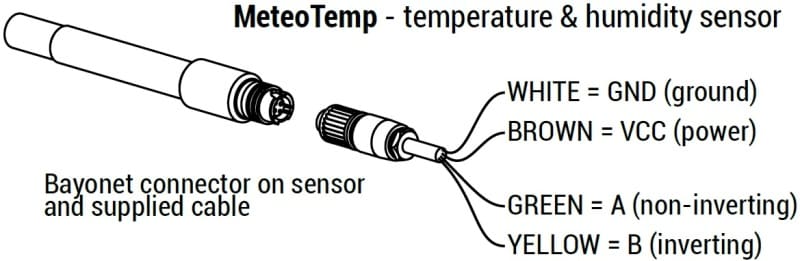

Okablowanie Termohigrometr Barani MeteoTempTermohigrometr MeteoTemp wyposażony jest w odporne na warunki atmosferyczne złącze bagnetowe z silikonowym pierścieniem uszczelniającym. Wyprowadzenia sygnałów pokazane są na rysunku obok. Do podłączenia z komputerem można wykorzystać konwerter RS485-USB. Dostępny jest zestaw montażowy Temperature & Humidity Sensor Modbus Starter Kit, zawierający: oprogramowanie MODBUS Viewer, czujnik MeteoTemp ze złączem, 5m kabel ze złączami i wyprowadzeniami, konwerter RS485-USB, osłonę  MeteoShield Professional oraz uchwyt do montażu zewnętrznego. Taki zestaw oferuje 50% obniżki w stosunku do cen na indywidualne komponenty.

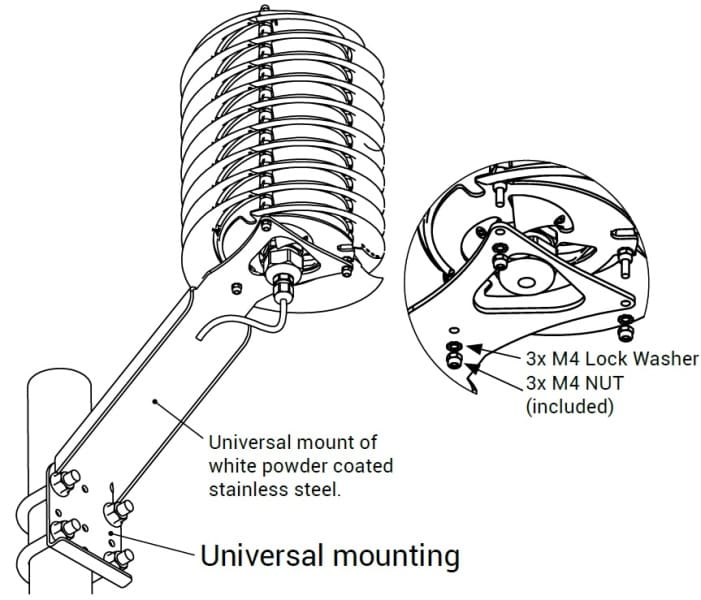

Montaż klatki meteorologiczne Barani MeteoshieldTermohigrometr MeteoTemp wraz z klatką meteorologiczną typu MeteoShield montowany jest na standardowej rurze za pomocą dostarczonego białego, malowanego proszkowo uchwytu ze stali nierdzewnej o grubości 2,5 mm, jak to pokazano obok.

Termohigrometr elektroniczny MeteoTemp może być zasilany napięciem stałym w zakresie 5...15 V. Termohigrometr zabezpieczony przed zbyt szybkim narostem prądu oraz przed włączeniem zasilania z odwrotną polaryzacją.





Parametry techniczne termohigrometru MeteoTemp

CZUJNIK TEMPERATURY
Dokładność pomiaru
+/-0,2°C (typ.)
Stabilność pomiaru <0,02°C / rok
Rozdzielczość pomiaru
0,1°C
Zakres pomiarowy
-40...+105°C
Czas odpowiedzi
5-30 s
CZUJNIK WILGOTNOŚCI WZGLĘDNEJ
Dokładność pomiaru +/-1,8% @25°C
histereza +/-1%
Stabilność pomiaru <0,25% / rok
Rozdzielczość pomiaru
0,1%
Zakres pomiarowy 0...100%
Czas odpowiedzi 8-30 s
CZUJNIK CIŚNIENIA BAROMETRYCZNEGO (opcja)

Dokładność pomiaru +/-1,5hPa @25°C
(750...1100hPa)
Stabilność pomiaru -1hPa  / rok
Rozdzielczość pomiaru 0,012hPa
Zakres pomiarowy 300...1100hPa
Czas odpowiedzi 0,1 s
WYMIARY ZEWNĘTRZNE
Długość
128 mm (164 mm z włożonym wtykiem)
Średnica podstawy
17 mm
Średnica osłony PTFE 12 mm
Waga
ok. 20 g (bez wtyku i kabla)
WYJŚCIE SZEREGOWE
Interfejs
RS-485
Formaty
Modbus RTU
ASCII
Szybkość pomiarów
1 pomiar na sekundę
INNE PARAMETRY
Klasa szczelności
IP66W (DIN 40050)
Zakres temperatur pracy -40...+105°C
Wilgotność
0...100%
Odporność na wyładowania i przepięcia
zgodnie z IEC EN 61000-4-2/4/5 na liniach danych i zasilania, ESD 15kV
Napięcie zasilania
5-15 V DC
Pobór prądu
0,8 mA
