LB-116-XX - Tekstowy wyświetlacz tablicowy LED
- Tablica świetlna LED
- Wizualizacja pomiarów i komunikatów tekstowych z programu LBX
Opis wyświetlacza tablicowego
Wyświetlacz tablicowy LED LB-116 jest przeznaczony do wizualizacji w systemach pomiarowych wybranych wyników pomiarów i oraz sygnalizowania dodatkowych komunikatów np. o zaistniałych sytuacjach alarmowych. W tym celu wyświetlacz może być sterowany z programu SCADA LBX nadzorującego pracą systemu pomiarowego do monitorowania i regulacji klimatu w pomieszczeniach przemysłowych, rolniczych lub magazynowych.
Wyświetlacz LB-116 jest zbudowany z matrycy czerwonych diod LED
i
umożliwia zobrazowanie tekstu, w zależności od wersji, o długości: 8, 16, 24 albo 32 znaków alfanumerycznych o wysokości 60 mm. Dłuższe teksty są automatycznie przewijane.
Wyświetlacz jest zamknięty w aluminiowej obudowie i jest
przeznaczony do instalacji wewnątrz pomieszczeń. Jest zasilany z
dodatkowego zewnętrznego zasilacza sieciowego (zasilacz nie jest dostarczany w komplecie).
Wyświetlacz jest sterowany (np. z programu SCADA LBX)za pomocą protokołu MODBUS RTU poprzez interfejs RS-485.
Dane techniczne wyświetlacza tablicowego
| Wyświetlacz LB-114 E/U/G
|
|
|---|---|
| Interfejs do
sterowania
|
RS-485 - MODBUS RTU
|
| Zasilanie tablicy
|
24 VDC
|
| Ilość znaków (różne wykonania)
|
8 (LB-116-08), 16 (LB-116-16), 24 (LB-116-24), 32 (LB-116-32) |
| Kolory diod | Czerwony
|
| Rozmiar matrycy pojedynczego znaku
|
5 x 8 punktów
|
| Wymiary zewnętrzne
|
400...1480 x 106 x 50 mm (w zależności od ilości znaków)
|
| Stopień ochrony obudowy
|
IP 54
|

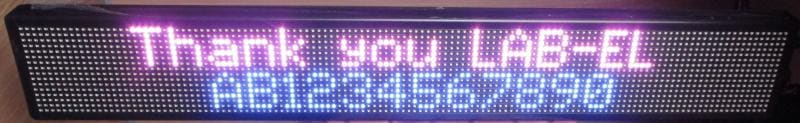

Wyświetlacz LB-116
Tablet 10" z programem SCADA LBX
