Morski wskaźnik prędkości i kierunku wiatru Marine Wind Tracker YOUNG 06206

Morski wskaźnik prędkości i kierunku wiatru Marine Wind Tracker YOUNG 06206
  • Panel wyświetlacza wiatromierza
  • Prędkość i kierunek wiatru
  • Wskazanie kierunku wiatru względem położenia jednostki
  • Niewielkie rozmiary
  • Wyjście szeregowe w standardzie NMEA
  • Analogowa transmisja wyników pomiarów
  • Odporna obudowa
  • Korzystna cena


Przeznaczenie wyświetlacza wiatromierza

Wskaźnik prędkości wiatru i kierunku wiatru Marine Wind Tracker ma specjalne właściwości dostosowujące go do użytku na jednostkach pływających. Informacja o kierunku wiatru jest w sposób bardzo wyraźny wyświetlana na okręgu zbudowanym z diod LED. Prędkość wiatru wyświetlana jest w wybranych jednostkach: m/s, km/h, mph lub węzłach/h (knots). Wyświetlana jest również maksymalna prędkość wiatru z możliwością resetowania wartości przez operatora. Duże wyświetlacze umożliwiają szybki wizualny odczyt bieżącego kąta wiatru w odniesieniu do aktualnego ustawienia jednostki. Elementy sterowanie jasnością panelu wyświetlacza wiatromierza umożliwiają regulację dla uzyskania najlepszej widoczności w dowolnym oświetleniu. Standardem panelu wyświetlacza wiatromierza są różnorodne wejścia i wyjścia, w tym prądowe 4-20 mA, szeregowe (NMEA) oraz napięciowe. Do panelu wyświetlacza typu Wind Tracker YOUNG Model 06206 można dołączyć dowolny wiatromierz (anemometr) posiadający kompatybilne wyjścia. Standardem dla panelu wyświetlacza są również wyjścia alarmu zarówno dla prędkości jak i kierunku wiatru. Wskaźnik prędkości i kierunku wiatru Wind Tracker jest bardzo kompaktowy, co ułatwia jego montaż na pionowych ścianach lub grodziach statku.

Konstrukcja wyświetlacza wiatromierza

Wskaźnik prędkości wiatru i kierunku wiatru Marine Wind Tracker ma zwartą konstrukcję, wymiar czołowy to 144 mm x 144 mm, dzięki czemu może zmieścić się w standardowym panelu DIN 19". Dla łatwości montażu na pionowych grodziach lub powierzchniach ścian wyświetlacz wiatromierza ma głębokość tylko 36 mm.

W celu ochrony wyświetlacza wiatromierza przed wilgocią i kurzem można zastosować opcjonalną  pokrywę ochronną YOUNG Model 06260. Przezroczyste okno umożliwia łatwy dostęp do wyświetlanych informacji, a uszczelnione przyciski umożliwiają sterowanie jasnością oraz resetowanie. Osłona ochronna wyświetlacza wiatromierza składa się z dwóch części i może być zainstalowana na dowolnej płaskiej powierzchni.

Wskaźnik prędkości i kierunku wiatru Marine Wind Tracker do pracy wymaga zasilania 12 do 30 VDC. Zasilanie może być podłączone za pośrednictwem koncentrycznego gniazda lub zacisków.

Montaż wyświetlacza wiatromierza

Wskaźnik prędkości i kierunku wiatru Marine Wind Tracker może być zainstalowany na pionowych ścianach lub grodziach, lub w specjalnym 19" panelu montażowym YOUNG Model 06280. Bez pokrywy ochronnej YOUNG Model 06260 Marine Wind Tracker Model 06206 może być używany tylko w pomieszczeniach zamkniętych.

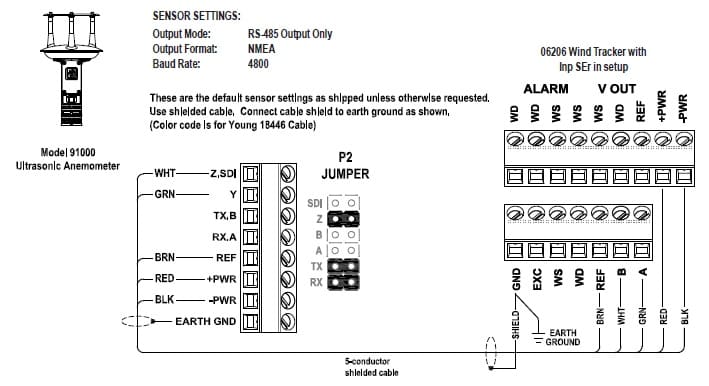

Montaż wyswietlacza Young Model 06206Sposób podłączenia wskaźnika prędkości i kierunku wiatru zależy od typu zastosowanego wiatromierza oraz od wymaganych standardów sygnałów wejściowych i wyjściowych. Marine Wind Tracker  jest kompatybilny ze wszystkimi czujnikami wiatru firmy YOUNG.  Przykładowy układ połączeń dla wiatromierza YOUNG 91000 oraz interfejsu szeregowego RS-485/NMEA przedstawiono na schemacie obok. W takim przypadku do instalacji wymagany jest kabel 5-cio żyłowy w ekranie, np. LiYCY 5 x 0,5 mm. W dołączonej do wiatromierza dokumentacji znajdują się szczegółowe instrukcje odnośnie sposobu podłączenia linii sygnałowych i kontrolnych dla różnych standardów.

Stosując magistralę RS-485 do jednego panelu wyświetlacza (master) typu Marine Wind Tracker YOUNG Model 06206 można podłączyć do 16-tu takich samych wskaźników. Będą one prezentowały dokładnie te same informacje odnośnie prędkości i kierunku wiatru, w tym także stany wyjść alarmowych.

Marine Wind Tracker YOUNG Model 06206 dostarczany jest z zasilaczem sieciowym 110V/60 Hz, a Model 06206H dostarczany jest z zasilaczem sieciowym 230V/50-60 Hz.

Specyfikacje techniczne wyświetlacza wiatromierza YOUNG 06206

ODCZYT PRĘDKOŚCI WIATRU
Zakres prędkości wiatru
0-50 m/s (252 km/h)
0-200 km/h
0-100 mph
0-100 knots
Rozdzielczość pomiaru prędkości  1 jednostka (0,1 m/s)
ODCZYT KIERUNKU WIATRU
Zakres kierunku
0-180°
Rozdzielczość pomiaru kierunku
10° (36 punktów, wyświetlacz diodowy)
1° (wyświetlacz cyfrowy)
WYMIARY ZEWNĘTRZNE
Wysokość 144 mm
Szerokość 144 mm
Grubość 36 mm
Waga 0,45 kg
Waga z opakowaniem
1,4 kg
INTERFEJS SZEREGOWY
Standard
RS-485 (NMEA)
WEJŚCIE ANALOGOWE
Standard 4-20 mA (0-360°, 0-50 m/s lub 0-100 m/s)
WYJŚCIA ANALOGOWE
Standard 0-5 V DC (0-360° lub 0-540°)
0-5 V DC (0-100 m/s)
INNE PARAMETRY
Wyjścia alarmowe  Przekaźniki NO
Temperatura pracy
0-50° C
Wilgotność
0-95 % RH
Napięcie zasilania 12-30 V DC
Pobór mocy
4,5 W

Producent:
R.M. YOUNG COMPANY
USA
