Манометр абсолютный lb-716p и дифференциальный LB-716D


  • двухпроводное  соединение
  • цифровая передача данных на большие расстоярия
  • версии с разными диапазонами измерения

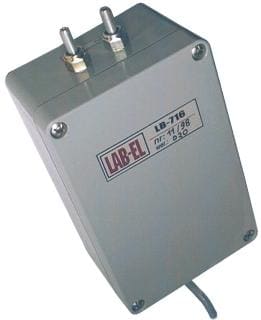

Манометр абсолютный lb-716p и дифференциальный LB-716D

Описание

Манометр LB-716P предназначен для измерения абсолютного давления а манометр LB-716D для измерения разности давлений между выдвинутыми вне корпуса измерительными патрубками. Это приборы электронные, стационарные и небольшие размерами. Они внешнего питания.

Для измерений прибор пользуется данными из полупроводникового манометрического реле на основании калибрационных данных введенных во время калибровки (калибровку каждого прибора проводится отдельно) в регистрирующую память (перепрограммировальное постоянное запоминающее устройство), микропроцессор вмонтированный в прибор вычисляет актуальный результат измерения давления. Из прибора в цифровой форме результат этот отправляется к высшей системе фонда данных (напр. с использованием перехода LB-370 сквозь интерфейс RS-232C к компьютеру IBM PC или к отсчетно-регистрирующей панели LB-724D). Параметры интерфейса дают возможность посылать данные а также питание прибора двухпроводной линией любой поляризации. Длина линии передачи ограничена только активным сопротивлением провода (активное сопротивление обеих токоведущих жил провода не может быть выше 100 ом).

К каждому измерителю LB-716x можем приложить свидетельство калибровки дано Техническим институтом воздушных сил (ITWL).

Манометры LB-716P и LB-716D изготовляются в нескольких версиях отличающихся диапазоном измерения.

Технические параметры

 Диапазон измерения абсолютного давления - LB-716P
Версия Диапазон показаний Недостоверность измерения Разрешение измерения
давления диапазон
LB-716P350 10..+350 гПа +/-1 гПа 0..70 *deg*C 0,1 гПа
LB-716P1000 10..+1000 гПа +/-2 гПа 0..70 *deg*C 0,1 гПа
LB-716P2000 20..+2000 гПа +/-5 гПа 0..70 *deg*C 0,1 гПа
LB-716P4000 50..+4000 гПа +/-10 гПа 0..70 *deg*C 0,1 гПа
LB-716P6800 50..+6800 гПа +/-15 гПа 0..70 *deg*C 0,1 гПа
LB-716P10000 50..+9999,9 гПа +/-25 гПа 0..70 *deg*C 0,1 гПа
 Диапазон измерения абсолютного давления - LB-716D
Версия Диапазон показаний Недостоверность измерения Разрешение измерения
давления диапазон
LB-716D2 -250..+250 Па +/-1,5Па 0..50 *deg*C 0,1 Па
LB-716D10 -999,9..+999,9 Па +/-3 Па 0..50 *deg*C 0,1 Па
LB-716D20 -2000..+2000 Па +/-5 Па  0..70 *deg*C 1 Па
LB-716D70 -7000..+7000 Па +/-18 Па 0..70 *deg*C 1 Па
LB-716D350 -350..+350 гПа +/-90 Па 0..70 *deg*C 0,1 гПа
LB-716D1000 -999,9..+999,9 гПа +/2,5 гПа 0..70 *deg*C 0,1 гПа
LB-716D2000 -2000..+2000 гПа +/-5 гПа 0..70 *deg*C 1 гПа
LB-716D4000 -4000..+4000 гПа +/-10 гПа 0..70 *deg*C 1 гПа
LB-716D6800 -6800..+6800 гПа +/-17 гПа 0..70 *deg*C 1 гПа
LB-716D10000 -9999..+9999 гПа +/-25 гПа 0..70 *deg*C 1 гПа
 Условия работы
предельный интервал температур -40...+85 *deg*C
диапазон влажности (без конденсации) 0...100 %
 Питание
диапазон напряжений 8...24В (DC)
отбор тока 15 мА среднее
25 мА максимально

Интерфейс

Параметры передачи : временные согласные RS232C, 300 бит/с, 7 информационных битов, без контроля четности, 1 стоповый бит работающий в стандарте т.наз. цифровой токовой петли.

Внешние размеры

Корпус из пластмассы (полимас) Около 165 х 80 х 60 мм.

Расширения

По специальному заказу возможны следующие выполнения:
  • LB-716DS - с повышенной устойчивостью на климатические условия (залит в силиконе).
