Przed pierwszym użyciem należy urządzenie skonfigurować. W tym celu należy je podłączyć kablem USB do komputera - urządzenie na czas konfiguracji będzie zasilane z komputera (patrz uwagi odnośnie złącza USB w komputerze i ewentualnego użycia akumulatora do zapewnienia dostatecznego zasilania).

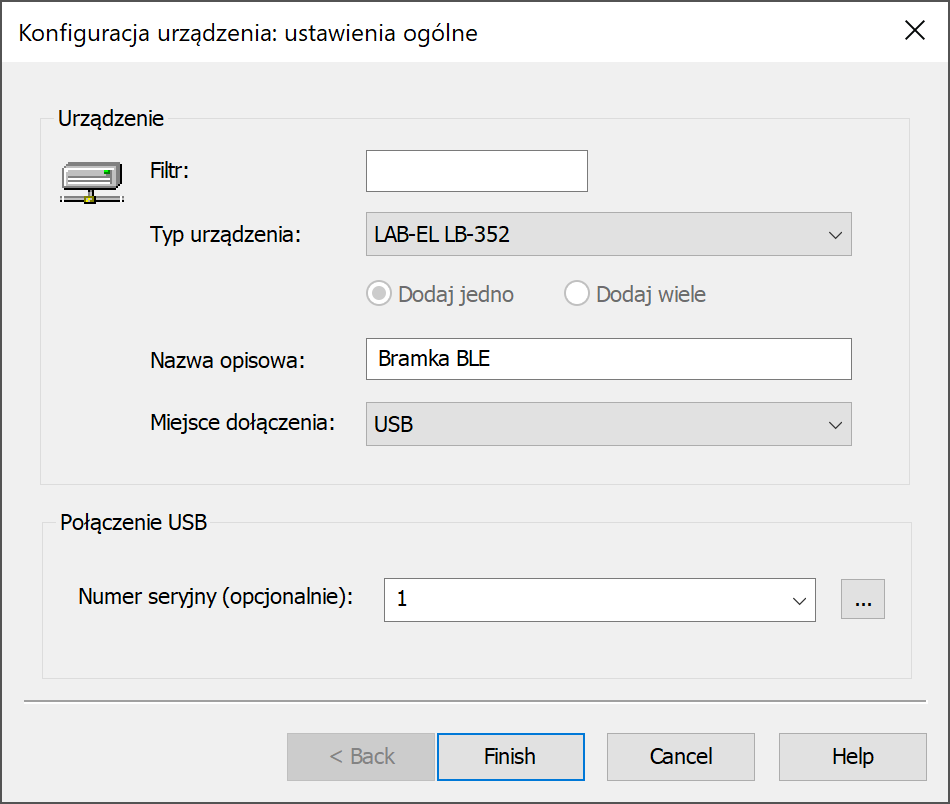

Na komputerze uruchomić program lbx i dodać urządzenie do listy obsługiwanych urządzeń przez program lbx:
Menu → → .
Wybrać typ , podać swoją nazwę dla urządzenia (uwaga - jeśli urządzenie będzie wysyłać SMSy alarmowe, to ta nazwa będzie w treści SMS jako identyfikacja źródła), wybrać USB jako miejsce podłączenia i wybrać odpowiedni numer seryjny.
Po nawiązaniu połączenia z urządzeniem z menu urządzenia wybrać i sprawdzić prawidłowość połączenia.
Z menu urządzenia wybrać i sprawdzić prawidłowość połączenia.

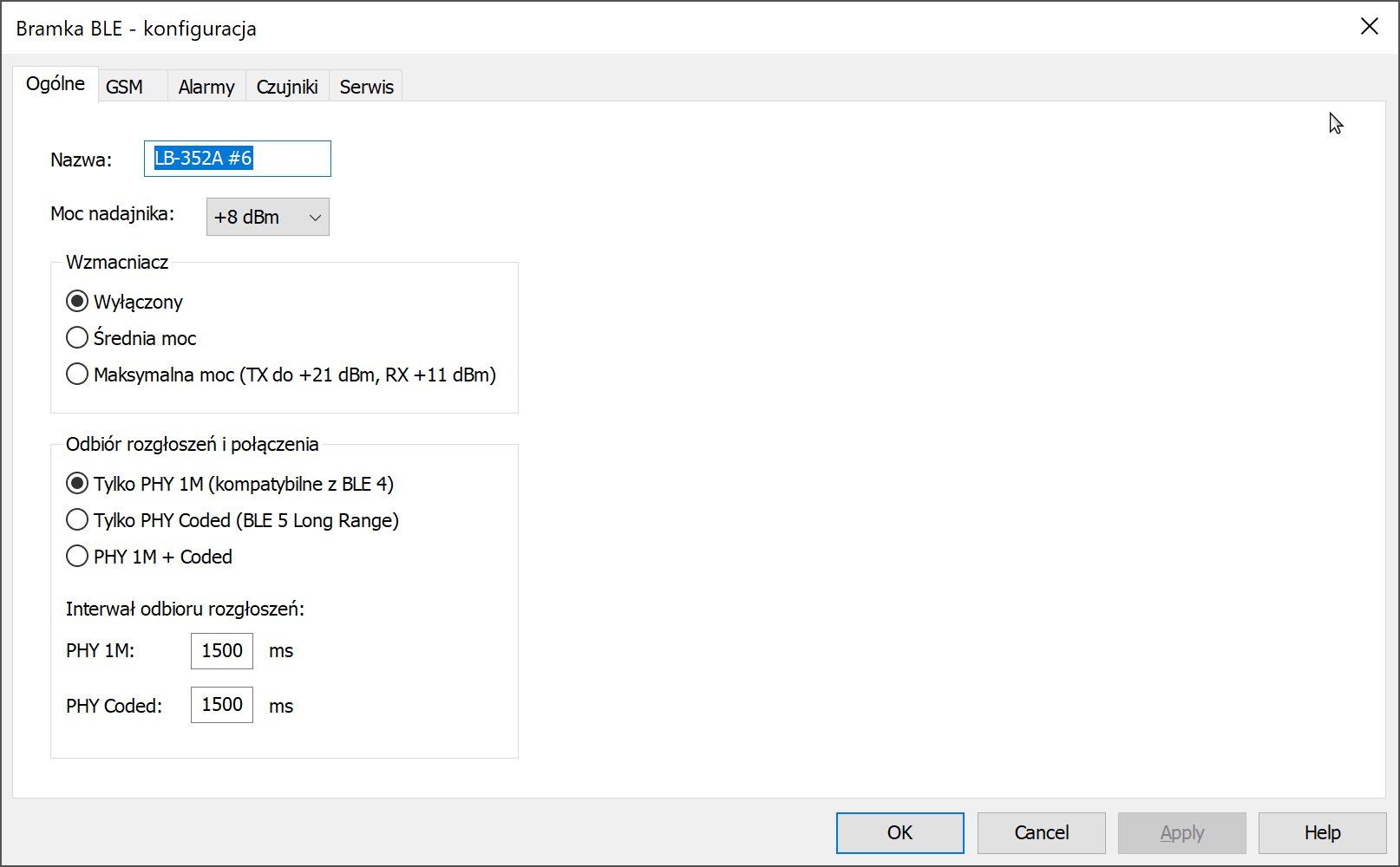

Moc nadawania po stronie bramki. Początkowo wskazane jest ustawić moc maksymalną, potem w celu oszczędzania energii można moc stopniowo zmniejszać (zwykle równolegle z mocą nadawania w czujnikach), żeby wydłużyć czas pracy na baterii. Przy stałym zasilaniu zewnętrznym ma to drugorzędne znaczenie w bramce, zwykle większe znaczenie ma oszczędzanie baterii w czujnikach.
Przy bardzo odległych czujnikach i słabym sygnale, można włączyć dodatkowo wzmacniacz, kosztem sporo większego zużycia energii.
Wzmacniacz ma dwa poziomy wzmocnienia: maksymalne (do +20 dBm mocy całkowitej na nadajniku, dodatkowe wzmocnienie +11 dBm na odbiorniku) i pośrednie.
Jest to wybór warstwy fizycznej BLE.
Tryb "standardowy" - kompatybilny z BLE 4 i BLE 5.
Te same ustawienia muszą być w bramce i we wszystkich czujnikach.
Tryb BLE 5 Long Range, niekompatybilny z BLE 4. Skutkuje spowolnieniem prędkości transmisji danych z czujnikami, pozwalając uzyskać dodatkowe zwiększenie zasięgu. Kosztem jest dłuższy czas włączenia radia w urządzeniach, skutkujący zwiększonym poborem prądu.
Te same ustawienia muszą być w bramce i we wszystkich czujnikach.
Tryb mieszany, pozwalający na łączność z czujnikami ustawionymi w róznych trybach: 1M i Coded.
Nie jest to ustawienie zwykle zalecane, raczej do testów i ewentualnej łączności z czujnikami ustawionymi w różnych trybach, żeby dało się z nimi połaczyć i przeprogramować na jeden wspólny spjny tryb.
Zalecana jest praca w jednym trybie: 1M lub Coded. Trybu Coded też używać tylko wtedy gdy próby pokażą że jest on uzasadniony.
Praca w trybie mieszanym skutkuje tym że radio BLE przełącza się pomiędzy trybem 1M i Coded, nie pracuje w obu trybach jednocześnie. Tym samym odbiór rozgłoszeń i skuteczność połączeń spada dwukrotnie, wszystkie operacje zajmują więcej czasu.
Co jaki czas radio BLE przełącza się pomiędzy kolejnymi kanałami BLE w celu odbioru rozgłoszeń.
Nie modyfikować bez uzasadnienia.

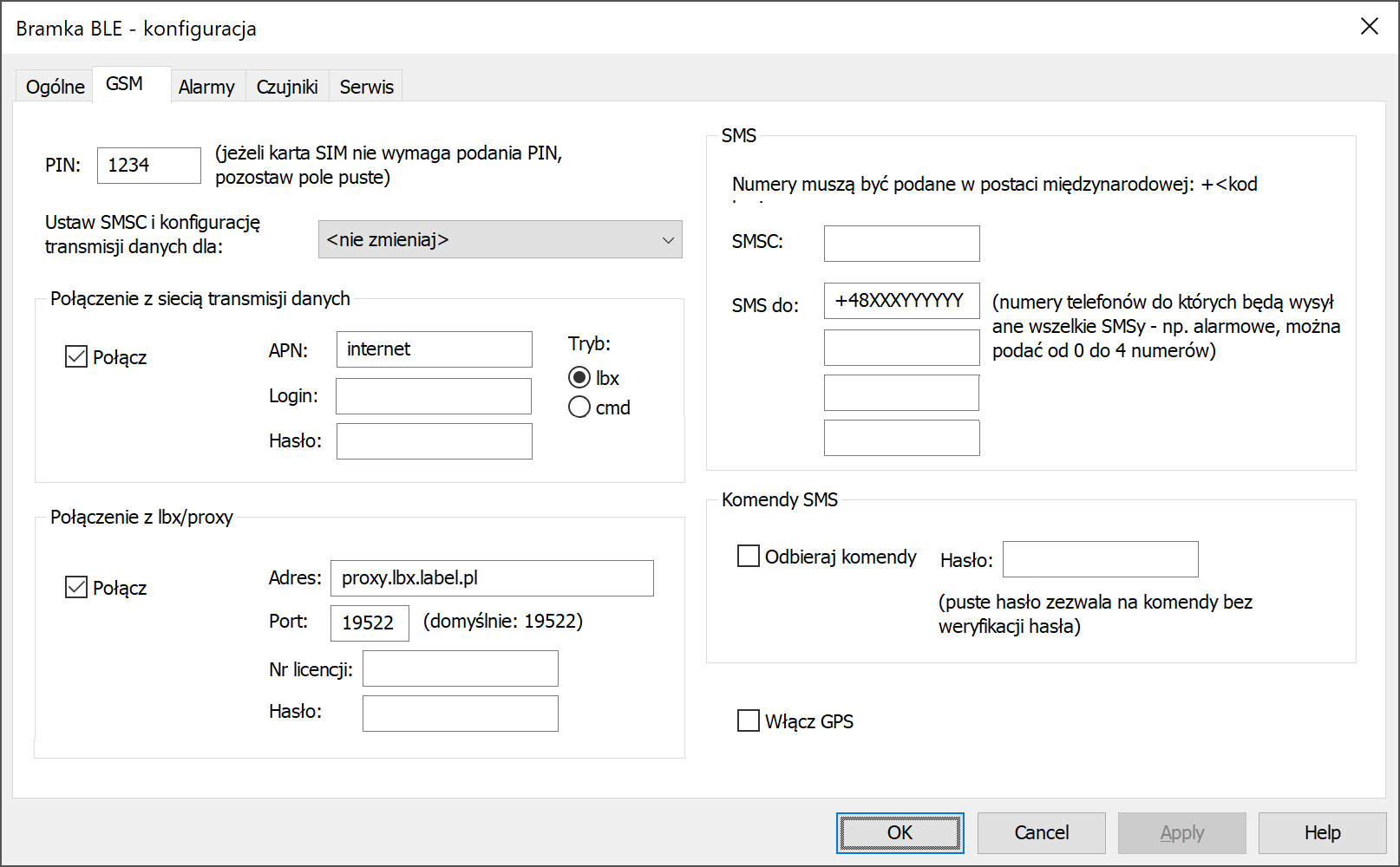

PIN właściwy dla karty SIM. Jeśli karta nie ma ustawionego PINu, zostawić puste pole. Jeśli nie podamy PIN a karta wymaha jego podania, urządzenie nie podejmie próby inicjalizacji karty.
Z listy można wybrać operatora sieci i na podstawie tego wyboru zostaną ustawione odpowiednie dane dla APN i SMSC.
Jeżeli bramka ma współpracować z programem lbx i łączyć się z nim za pośrednictwem sieci komórkowej, należy włączyć transmisję danych i podać odpowiednie dane (APN/Login/Hasło) zgodnie z tym czego wymaga operator sieci.
Tryb: do połączenia z programem lbx wybrać tryb lbx. Tryb cmd jest aktualnie nieużywany.
W przypadku oczekiwanego połączenia z programem lbx (bezpośrednio lub przez proxy), należy podać odpowiednie dane:
Adres DNS lub IP na którym nasłuchuje program lbx lub proxy.
Port UDP na którym nasłuchuje program lbx lub proxy (standardowo: 19522).
Zgodnie z konfiguracją lbx lub proxy.
Numer centrum SMS właściwy dla danego operatora sieci.
Zestaw numerów telefonów na które będą wysyłane powiadomienia alarmowe.
Ustawić gdy akumulator jest zainstalowany w urządzeniu i bramka ma sygnalizować jego stan i być może wysyłać alarmy. Jeżeli akumulatora nie ma, wyłączyć - tak żeby nie było błędnych alarmów o awarii akumulatora.

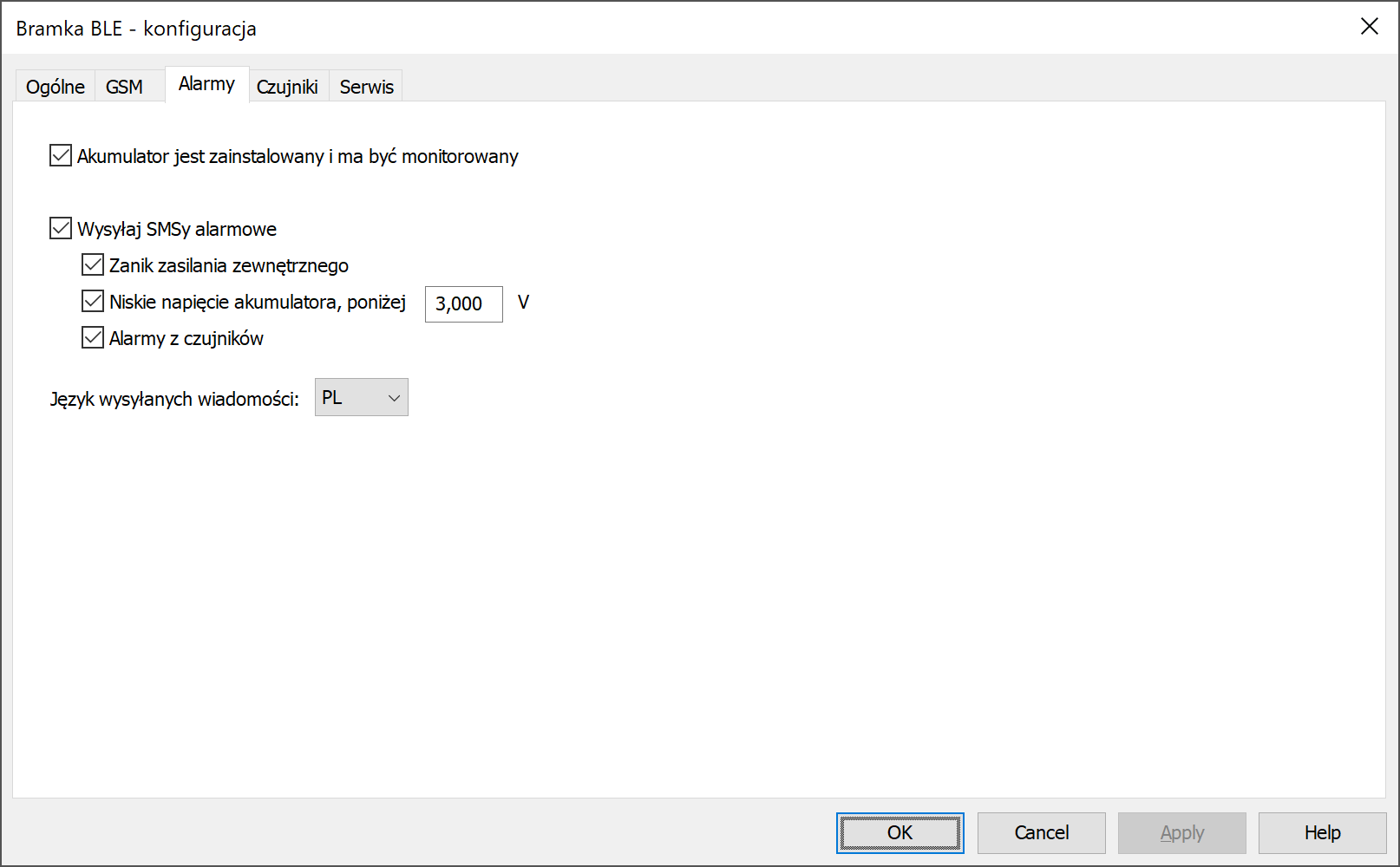

Zbiorcze ustawienie pozwalające grupowo włączyć lub wyłączyć wszystkie alarmy SMS.
Alarm wysyłany w momencie zaniku zasilania zewnętrznego, powiadomienie wysyłane w momencie odzyskania zasilania zewnętrznego.
Alarmy wysyłany w momencie gdy napięcie akumulatora spadnie poniżej zadanego ustawianego progu. Wartość progową należy ustawić odpowiednio do oczekiwać, jak dużo wcześniej chcemy mieć alarm o niskim napięciu akumulatora.
Napięcie w pełni naładowanego akumulatora: 4.2 V
Napięcie nominalne: 3.6 V
Napięcie skrajnego rozładowania i zadziałania zabezpieczenia: 2.5 V
UWAGA: spadek napięcia w czasie rozładowywania akumulatora nie jest liniowy i przy niższych napięciach jest coraz szybszy.
Ustawienie progu alarmowego na 3.0 V w typowym przypadku daje ok. 9-10 % pozostałego czasu pracy na akumulatorze.

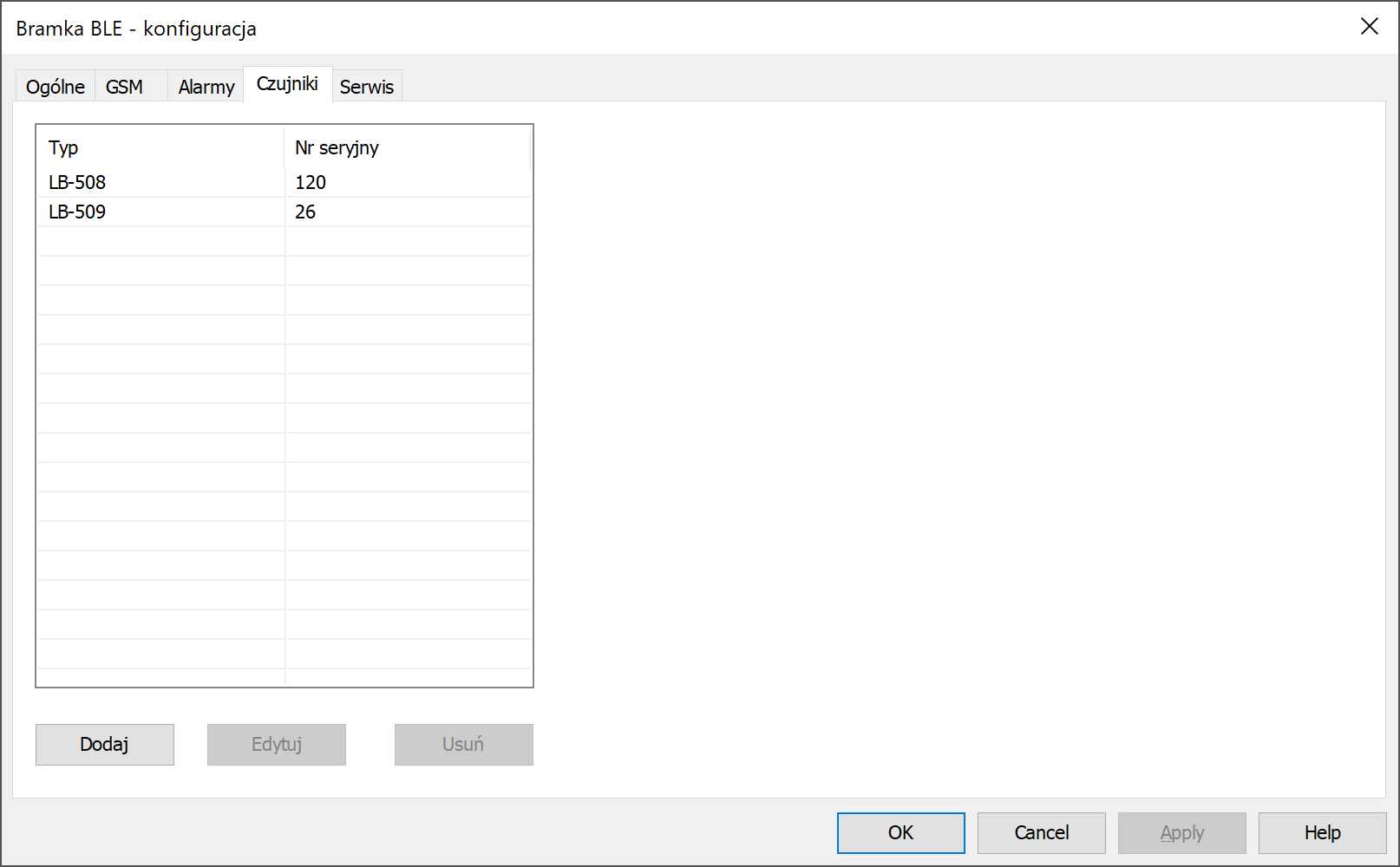

Na tym ekranie mamy listę czujników, które bramka ma obserwować i na podstawie alarmów z tych czujników wysyłać powiadomienia alarmowe.
UWAGA: lista dotyczy jedynie trybu pracy w którym bramka ma samodzielnie obserwować alarmy i wysyłać powiadomienia alarmowe SMSami, zupełnie niezależnie od programu lbx albo chmury. Jeżeli bramka ma stałą łączność z lbx/chmurą i tam są obsługiwane alarmy, bez wysyłania SMSów alarmowych bezpośrednio z bramki to to nie ma potrzeby definiowania tej listy czujników - wtedy program lbx posługuje się swoją listą czujników.
Za pomocą przycisków , , można zmieniać zawartość listy. Dla każdego obserwowanego czujnika dodawanego do listy podajemy jego typ i numer seryjny.
Za pomocą tego mechanizmu sygnalizowane są alarmy pochodzące z czujników. Wybór alarmów z czujników i ich ustawienia - progi alarmomowe, histereza, opóźnienie - są dostępne bezpośrednio w ustawieniach czujnika, a nie w bramce. Należy do kondifuracji programu lbx dodać każdy czujnik obecny w systemie i po nawiązaniu przez lbx łączności z czujnikiem odpowiednio skonfigurować alarmy w czujniku.
