Rozdział 1. Opis urządzenia

Spis treści

1.1. Informacje ogólne
1.2. Warianty

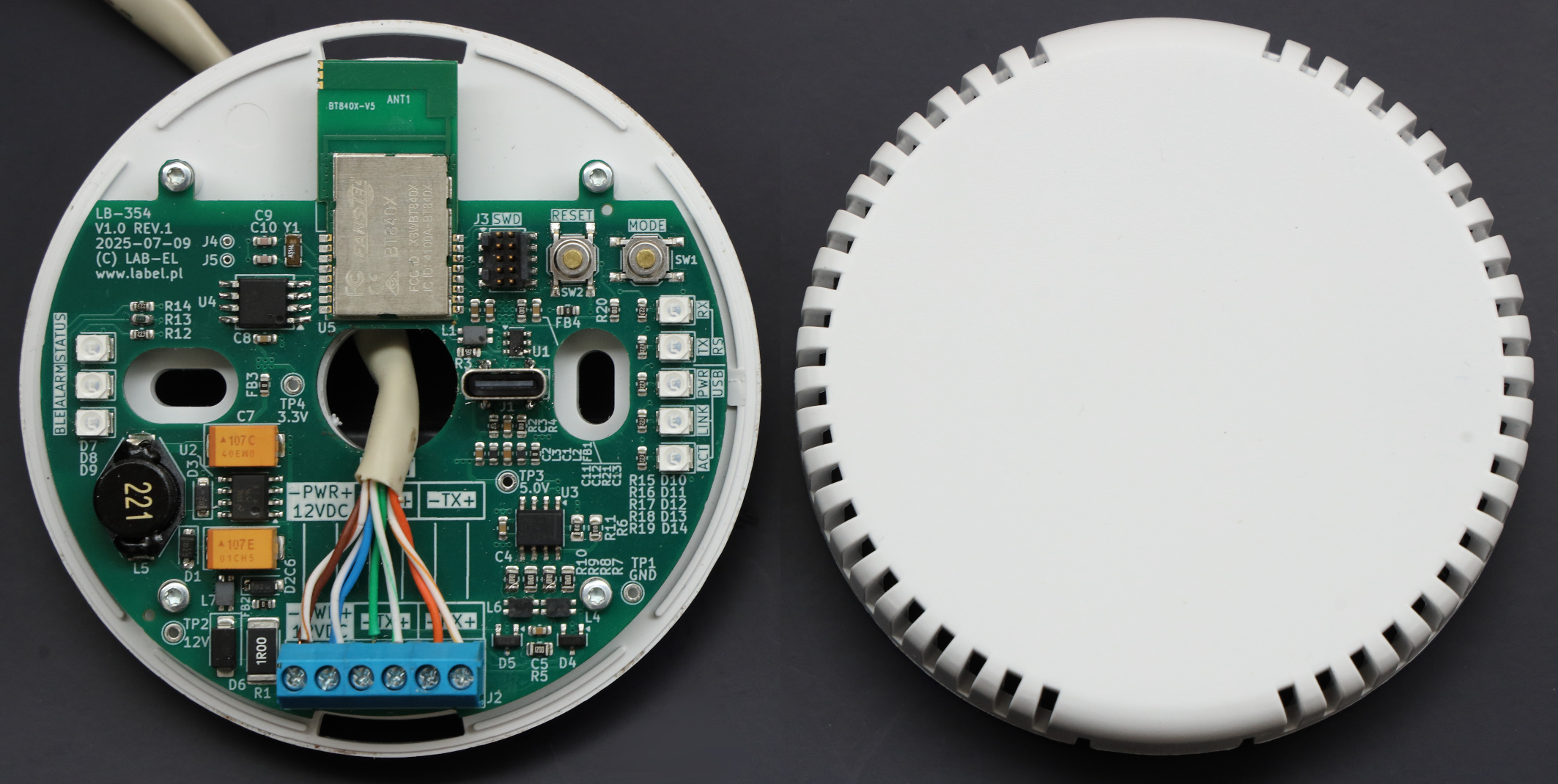

Rysunek 1.1. Bramka LB-354

1.1. Informacje ogólne

LB-354 to bramka służąca do zapewnienia komunikacji pomiędzy miernikami z interfejsem radiowym BLE a oprogramowaniem użytkowym na komputerze PC lub z innym urządzeniem, za pośrednictwem interfejsu USB lub RS-422.

Urządzenie przeznaczone jest do stosowania w pomieszczeniach.

Interfejs USB pozwala na jednoczesne zasilanie bramki i transmisję danych, ale ma ograniczenie długości kabla do ok. 5m, co wymusza lokalizację bramki blisko komputera PC, co nie zawsze jest optymalne - gdy same mierniki są rozmieszczone w innym pomieszczeniu lub dalszej odległości.

Interfejs RS-422 pozwala na znaczne oddalenie bramki od komputera PC, do 100 metrów. Połączenie między bramką a komputerem PC lub innym urządzeniem jest przy użyciu typowego kabla skrętki, dedykowanego np. do Ethernetu. Tym jednym kablem przesyłane jest zarówno zasilanie jak i transmisja danych - osobnymi parami przewodów, analogicznie do POE w sieci Ethernet.

Możliwe są następujące połączenia:

USB - PC - podłączenie do komputera PC (limit długości kabla USB).
LB-374: Interfejs USB/RS-422 – podłączenie do komputera PC - na dalsze odległości. Interfejs LB-354 zapewnia zasilanie i całkowitą izolację galwaniczną pomiędzy USB a bramką LB-354, co daje bardzo wysoką odporność na zakłócenia.
LB-499-RS422: Interfejs RS-422 do modułów zbierania danych LB-480 i LB-490 - podłączenie do modułów zbierania danych, które mają dalsze szerokie możliwości komunikacyjne. Mogą obsłużyć kilka bramek LB-354 jednocześnie, z oprogramowaniem użytkowym mogą się komunikować przez Ethernet, USB, modem komórkowy (2G lub LTE).

1.2. Warianty

Wariant urządzenia zakodowany jest literami w oznaczeniu typu: LB-354[A]

A: Wersja z wbudowanym wzmacniaczem BLE.
