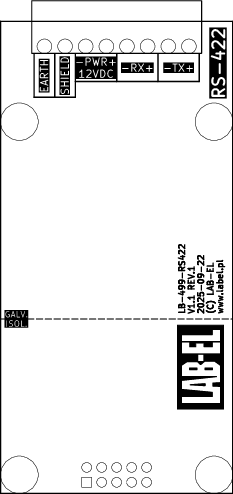

Złącze jest 8-stykowe z zaciskami śrubowymi.
Numeracja styków od lewej do prawej, przy widoku od zewnątrz płytki.
| Nr styku | Symbol | Funkcja |
|---|---|---|
| 1 | TX+ | Transmisja danych - wyjście + |
| 2 | TX- | Transmisja danych - wyjście - |
| 3 | RX+ | Odbiór danych - wejście + |
| 4 | RX- | Odbiór danych - wejście - |
| 5 | PWR+ | Zasilanie - wyjście + |
| 6 | GND/PWR- | Masa - minus zasilania |
| 7 | SHIELD | Ekran kabla skrętki (opcjonalnie) |
| 8 | EARTH | Uziemienie zewnętrzne - wymagane w przypadku podłączenia ekranu kabla |
Moduł ma izolację galwaniczną pomiędzy portem RS-422 a modułem głównym LB-480
Zapewnia to lepszą odporność na zakłócenia i problemy związane z pętlą masy i różnicą potencjałów pomiędzy obydwoma współpracującymi urządzenuami.
Izolacja dotyczy zarówno linii transmisji danych jak i zasilania.
Izolacja na module przebiega wzdłuż linii oznaczonej GALV.ISOL.
Moduł ma wyprowadzone zasilanie dla zewnętrznego urządzenia, które może być zasilane z modułu, co eliminuje konieczność stosowania dodatkowego zasilacza i upraszcza instalację.
Zasilanie ma ograniczoną wydajność prądową i pozwala zasilać urządzenia o umiarkowanym poborze mocy - patrz specyfikacja techniczna.
