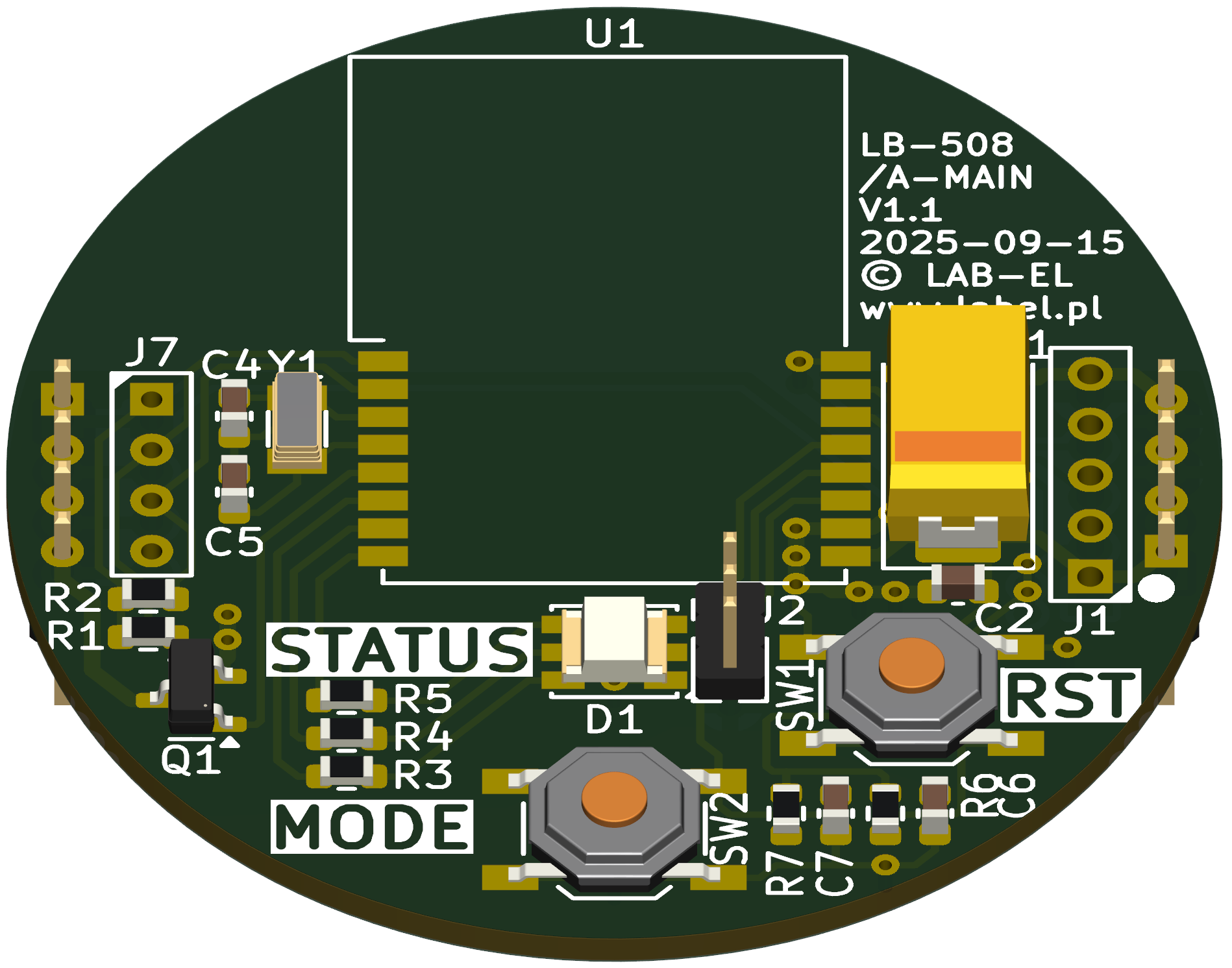

Na przodzie obudowy znajduje się kontrolka sygnalizacyjna, która kolorami świecenia i sposobem mrugania sygnalizuje różne stany urządzenia.
Kontrolka STATUS mruga na zielono, krótko raz na 5 sekund.
Urządzenie nadaje okresowo dane, bez aktywnego połączenia BLE z programem klienckim.
Alarm: kontrolka STATUS mruga na czerwono, krótko raz na 2,5 sekundy.
Tryb kalibracyjny: kontrolka STATUS mruga na czerwono krótko raz na 1 sekundę.
Urządzenie nadaje okresowo dane, bez aktywnego połączenia BLE z programem klienckim.
Kontrolka STATUS świeci na czerwono stałe.
Aktualnie trwa połączenie z programem klienckim.
Po nawiązaniu połączenia kontrolka STATUS świeci na zielono na stałe
przez 1 sekundę,
jeśli połączenie trwa dalej to kontrolka STATUS mruga na zielono szybko
(4 razy na sekundę).
Kontrolka STATUS świeci na niebiesko na stałe.
Aktywne jest menu przyciskowe, albo aktywny jest bootloader do aktualizacji firmware.
Wybór operacji w ramach menu przyciskowego.
Przycisk RESET służy do natychmiastowego restartu urządzenia.
Pozwala włączyć tryb ładowania firmware (opis w dalszej części instrukcji) lub wymusić start programu w sytuacji gdy jest to wskazane - np. po wymianie baterii.
Przycisk MODE pozwala na wywołanie różnych funkcji dostępnych dla użytkownika.
Korzystanie z funkcji użytkownika powinno odbywać się w stanie rozłączonego połączenia
BLE z programem klienckim. Jeśli trwa aktualnie połączenie,
to można je rozłączyć wciskając krótko przycisk (choć może optymalniej jest zakończyć
połączenie ze strony nawiązującej to połączenie, żeby nie zrywać w nieodpowiedniej chwili
połączenia, gdy np. są zmieniane ustawienia).
Obsługa funkcji jest zrobiona tak, żeby zabezpieczyć przed przypadkowym wciśnięciem
przycisku na stałe. Po wciśnięciu przycisku zaczyna mrugać kontrolka STATUS
na niebiesko, jak się zaświeci na stałe na niebiesko
to należy puścić przycisk i dopiero wtedy można wybierać dalsze funkcje.
Jeśli będziemy trzymać przycisk dalej wciśnięty (np. przypadkowe wciśnięcie przez
przygniecenie całego urządzenia), to kontrolka STATUS po chwili zgaśnie
i urządzenie wróci do działania tak jakby przycisk nie został wciśnięty.
W takiej sytuacji po puszczeniu
przycisku trzeba go będzie wcisnąć jeszcze raz żeby od początku wejść do wyboru funkcji.
W przypadku gdy włączenie menu i wywołanie którejkolwiek z funkcji jest niepożądane, należy wymrugać więcej mrugnięć niż jest pozycji w menu i puścić przycisk, w ten sposób nie zostanie wywołana żadna niebezpieczna funkcja (np. kasowanie ustawień).
Kolejne pozycje menu odpowiadające ilości mrugnięć:
Włączenie bootloader'a pozwala na aktualizację firmware urządzenia.
Po włączeniu kontrolka STATUS zaświeca się na niebiesko na stałe.
Jeśli w ciągu 2 minut nie zostanie
przeprowadzona aktualizacja, to urządzenie wróci do normalnej pracy żeby nie wyłączyć
go na stałe ze swojej podstawowej funkcji.
Jeśli miernik został sparowany z drugim urządzeniem z którym się ma łączyć (bramka lub telefon/tablet), to drugie urządzenie dostaje wyłączność na połączenia z miernikiem. Jeśli zachodzi potrzeba zmiany takiego sparowania, to najpierw należy skasować istniejące parowanie z menu miernika a następnie ewentualnie sparować miernik z innym urządzeniem.
Po tej operacji urządzenie wychodzi z menu i wraca do normalnej pracy.
Tryb kalibracyjny służy do celów serwisowych. W tym trybie urządzenie wykonuje więcej pomiarów i wysyła częściej dane wraz z dodatkowymi danymi kalibracyjnymi, co skutkuje zwiększonym poborem prądu z baterii.
W trybie kalibracyjnym kontrolka STATUS mruga na czerwono co sekundę.
W przypadku przypadkowego włączenia trybu kalibracyjnego można go wyłączyć krótko jednorazowo wciskając przycisk.
