LB-856 to miernik stężenia CO2 z dodatkowymi wejściami do opcjonalnego pomiaru stężenia O2, temperatury, napięcia 0-10V i możliwością dołączenia dowolnego czujnika pomiarowego typu S300, pozwalającego na pomiar dowolnych innych parametrów. Miernik wyposażony jest w interfejs sieci Ethernet. Wejścia pomiarowe pozwalają na dołączenie różnorodnych źródeł sygnału i pomiar różnych wielkości. Interfejs sieci Ethernet, szeroka gama obsługiwanych standardowych protokołów sieciowych i formatów danych zapewnia wszechstronne możliwości komunikacyjne. Wbudowane alarmy pozwalają na autonomiczne nadzorowanie mierzonych parametrów i sygnalizację stanów alarmowych.
Miernik LB-856 wyposażony jest w następujące wejścia pomiarowe:
CO2: wbudowany i zawsze dostępny pomiar stężenia CO2,
O2: opcjonalny czujnik stężenia O2 w zakresie 0 .. 100 %,
temperatura: opcjonalny czujnik temperatury w zakresie -50 .. +150 °C,
0-10V: opcjonalny pomiar napięcia w zakresie 0-10V,
S300: opcjonalna współpraca z dowolnym miernikiem z interfejsem pętli prądowej S300 firmy LAB-EL, np.:
LB-710: termohigrometr, lub inne urządzenie wysyłające dane w formacie zgodnym z LB-710: LB-474C, LB-522, LB-705, LB-720/722, LB-720C/722C, LB-725,
LB-710T: termometr,
LB-710E: termometr o rozszerzonym zakresie pomiarowym,
LB-710A: termometr z wyświetlaczem,
LB-710AT: termometr z wyświetlaczem,
LB-711: termometr 8-kanałowy,
LB-714: termometr 2-kanałowy,
LB-715: termohigrobarometr,
LB-716: barometr,
LB-716P: ciśnieniomierz bezwzględny,
LB-716D: ciśnieniomierz różnicowy,
LB-746: wiatromierz,
LB-747: wiatromierz,
LB-750: barometr,
LB-781: zintegrowany czujnik drogowy,
LB-797: wilgotnościomierz materiałów stałych,
LB-801: termoanemometr,
LB-850: miernik stężenia CO2 i temperatury,
LB-854: miernik stężenia CO2 i temperatury,
LB-900: miernik promieniowania słonecznego,
LB-901: 2-kanałowy miernik promieniowania słonecznego,
LB-905: miernik stężenia tlenu i innych gazów,
LB-910: miernik wilgotności powierzchniowej / czujnik zalania,
LB-920: miernik wilgotności gleby,
LB-921: uniwersalny przetwornik A/C,
dowolny inny z interfejsem S300.
Podstawowy interfejs komunikacyjny modułu LB-856 to Ethernet, który pozwala włączyć urządzenie do sieci transmisji danych. Interfejs może pracować z szybkością 10 lub 100 Mbit/s.
Jako opcja możliwe jest zastosowanie modułu POE. POE zapewnia zasilanie urządzenia przez port Ethernet, pozwalając na rezygnację z osobnego zasilacza sieciowego.
Moduł LB-856 używa następujących standardowych protokołów komunikacyjnych i formatów danych:
HTML/HTTP (WWW): dostęp przez WWW pozwala na podgląd bieżących danych i zmianę konfiguracji modułu,
JSON/HTTP: dla zapewnienia współpracy z innymi różnorodnymi systemami (np. aplikacje sieciowe) zestaw wyników dostępny jest w postaci JSON,
XML/HTTP: dla zapewnienia współpracy z innymi różnorodnymi systemami (np. aplikacje sieciowe) zestaw wyników dostępny jest w postaci XML,
MODBUS/TCP: zapewnia współpracę z typowymi programami klasy SCADA.
SNMP: dostęp do danych w postaci zmiennych MIB zapewnia współpracę z typowymi programami do zarządzania siecią; możliwe jest alarmowanie w przypadku przekroczenia progów dla mierzonych wielkości za pomocą pułapek (SNMP TRAP),
SMTP: wysyłanie wiadomości email w reakcji na wystąpienie sytuacji alarmowych,
Moduł LB-856 umożliwia zdefiniowanie 16 niezależnych alarmów. Każdy alarm można przypisać do dowolnej zmiennej (mierzonej wielkości), co pozwala na zdefiniowanie kilku różnych alarmów dla jednej zmiennej.
Każdy alarm ma następujące parametry: próg włączenia, próg wyłączenia i minimalny czas trwania. Osobne progi włączenia i wyłączenia pozwalają na zapewnienie histerezy. Minimalny czas trwania pozwala odfiltrować chwilowe przekroczenia progu włączenia, które można uznać za pomijalne.
Wykrycie sytuacji alarmowej może skutkować następującymi zdarzeniami:
syslog: zapis komunikatu w zdalnym syslog'u,
SNMP TRAP: wysłanie pułapki SNMP na zadany adres NMS,
email: wysłanie wiadomości za pomocą protokołu SMTP na zadany adres email.

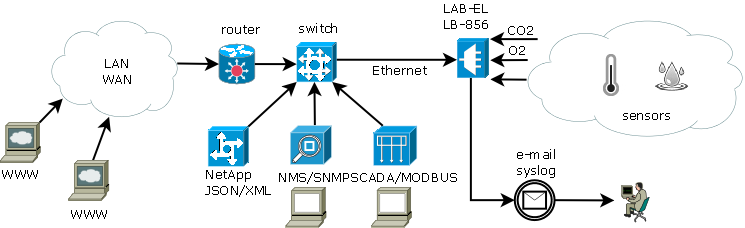

Moduł LB-856 dzięki wykorzystaniu różnorodnych protokołów komunikacyjnych może współpracować z szeroką gamą różnego oprogramowania - programy klasy SCADA, NMS (Network Management System), przeglądarka WWW, dowolne aplikacje sieciowe, itd.
Firma LAB-EL oferuje dedykowane oprogramowanie klienckie dla modułu LB-856 - program lbx. Program ten zapewnia kompleksową obróbkę i wizualizację danych - podgląd, rejestrację, wizualizację (raporty, wykresy), alarmowanie.
Więcej informacji o programie lbx na stronie WWW firmy LAB-EL.
