Rozdział 22. Moduł LB-499-RS232: port szeregowy RS-232

Spis treści

22.1. Płytka modułu
22.2. Złącze
22.2.1. Typ złącza
22.2.2. Styki

22.1. Płytka modułu

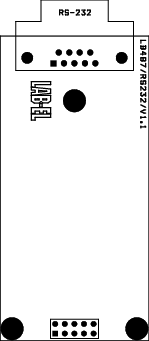

Moduł portu RS-232

Rysunek 22.1. Moduł portu RS-232


22.2. Złącze

22.2.1. Typ złącza

Złącze jest typu DB9F.

22.2.2. Styki

Nr styku Funkcja Kierunek
1 nieużywane
2 TxD wyjście
3 RxD wejście
4 zwarty z 6
5 GND
6 zwarty z 4
7 CTS wejście
8 RTS wyjście
9 nieużywane
