Internetowy rejestrator temperatury LB-480 z modułem GSM/GPRS

Interfejsy komunikacyjne

Ethernet

Ethernet to podstatowy interfejs komunikacyjny rejetratora, pozwalający na dołączenie do sieci transmisji danych lub bezpośrednio do komputera. Może on pracować w pracować w trybach 10 Mbit/s ( 10Base-T) i 100 Mbit/s ( 100Base-TX).

Sposób podłączenia

Za pośrednictwem sieci Ethernet rejestrator LB-480 może być wpięty do większej sieci lokalnej. Rejestrator jest wtedy zwykle podłączony do przełącznika sieciowego (switch'a). Do podłączenia wymagane jest użycie kabla prostego:

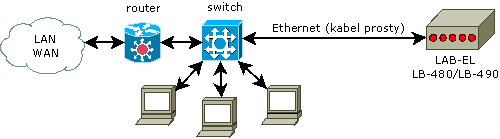

Rejestrator LB-480 podłączony do sieci lokalnej

Rejestrator LB-480 można też podłączyć bezpośrednio do komputera, bez pośrednictwa przełącznika sieciowego. Do podłączenia wymagane jest wtedy użycie kabla skrosowanego:

Rejestrator LB-480 podłączony bezpośrednio do komputera

POE

Jako opcja możliwe jest zastosowanie zasilania przez Ethernet - POE. W ten sposób można wyeliminować konieczność zasilania rejetratora za pomocą detykowanego zasilacza, zmniejszając ilość okablowania.

Podłączenie POE jest możliwe na 2 sposoby. Pierwsza metoda to wykorzystanie przełącznika sieciowego wyposażonego w porty POE, tym samym bezpośrednio zasilającego rejestrator LB-480:

Zasilanie POE bezpośrednio ze switch'a

Druga metoda pozwala wykorzystać standardowe switch'e bez wyjść POE. Wtedy w szereg należy włączyć dodatkowy zasilacz typu "midspan", który zwykle znajduje się tuż przy switch'u:

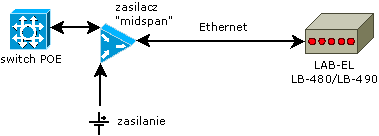

Zasilanie POE z zasilacza midspan

USB

Wbudowany port USB pozwala na komunikację z programem lbx. W standardowej wersji modułu port USB nie ma izolacji galwanicznej. Istnieje możliwość zamówienia wersji z izolacją galwaniczną portu USB.

Port USB ma swoje ograniczenia - transmisja danych na niewielkie odległości, typowy brak izolacji galwanicznej, mniejsza niezawodność transmisji - w większości przypadków zalecana jest komunikacja przez interfejs Ethernet.

Bluetooth

Opcjonalnie instalowany moduł Bluetooth pozwala na bezprzewodową komunikację z publiskim urządzeniem - np. przenośnym tabletem, na którym działa program program lbx.

RS-232, RS-485

Port RS-232/RS-485 znajduje się na dodatkowym module rozszerzeń. Umożliwia on transmisję danych na różne sposoby:

  • Rejestrator LB-480 jest urządzenie typu slave w protokole MODBUS/RTU.

    Oprogramowanie typu SCADA (lub dowolne inne, które potrafi odczytywać dane za pomocą protokołu MODBUS) może w ten sposób odczytywać dane z rejestratora LB-480.

    LB-480 jako MODBUS slave

  • Rejestrator LB-480 odczytuje dane z dowolnego innego urządzenia.

    Odczyt danych z innych urządzeń bezpośrednio przez rejestrator LB-480 wymaga oczywiście odpowiedniej obsługi w firmware urządzenia. W chwili obecnej obsługiwany jest dalmierz ultradźwiękowy SR-50, który znajduje zastosowanie w pomiarach meteorologicznych (np. do pomiaru grubości pokrywy śnieżnej).

    LB-480 jako urządzenie nadrzędne

  • Port zdalny dla programu lbx.

    W takiej konfiguracji rejestrator LB-480 wyłącznie pośredniczy w transmisji danych pomiędzy programem lbx a urządzeniem z portem szeregowym, które jest dołączone do rejestratora LB-480. Udział rejestrator LB-480 jest "przezroczysty" dla programu lbx jak i dla urządzenia - wyłącznie przesyła dane. Program lbx komunikuje się z urządzeniem tak jakby było dołączone bezpośrednio do komputera.

    LB-480 jako punkt dołączenia dla innego urządzenia - port zdalny

GSM/GPRS

Transmisja danych w sieci GSM/GPRS jest możliwa przy użyciu dodatkowego modułu rozszerzeń. Więcej szczegółów w opisie modułu GSM/GPRS.

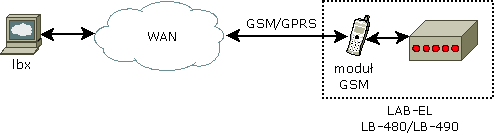

Transmisja danych GSM GPRS
