LB-490 - moduł zbierania danych

  • duży wyświetlacz i klawiatura: podgląd danych i zmiana ustawień
  • 16 wejść analogowo-cyfrowych: S300, termometr, napięciowe, prądowe, impulsowe, binarne
  • archiwizacja danych: wbudowana pamięć RAM ~1 MB podtrzymywana bateryjnie, zapis na karcie pamięci
  • interfejsy komunikacyjne: Ethernet 10/100 Mbit/s, USB, RS-232, RS-485, GSM/GPRS, Bluetooth
  • standardowe protokoły komunikacyjne i formaty danych: IPv4/IPv6, HTTP (HTML, JSON, XML), SNMP, MODBUS
  • sygnalizacja alarmów: syslog, SNMP TRAP, email, SMS, sygnalizacja dźwiękowa, przekaźniki
  • opcjonalne moduły (6 portów): RS-232, RS-485, Bluetooth, przekaźniki, GSM, GPS, wejścia S300, szybki/dokładny ADC, prezycyjny termometr 0.001°C
Instrukcja użytkownika

HTML | PDF

Instrukcja konfiguracji sieci Ethernet

HTML | PDF

Opis ogólny

Moduł LB-490 służy do zbierania i rejestracji danych pomiarowych, udostępnianych następnie przez swoje interfejsy komunikacyjne (przede wszystkim Ethernet) za pośrednictwem gamy różnorodnych protokołów komunikacyjnych.

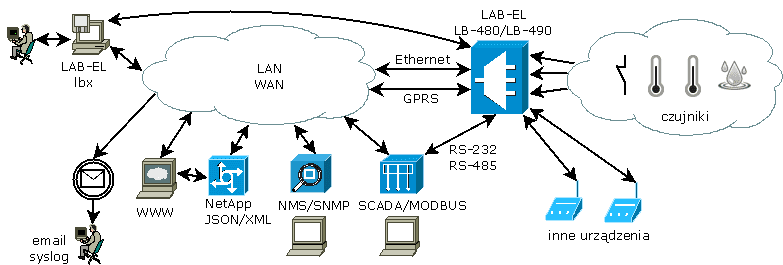

LB-490 schemat połączeń

Zasilanie

Moduł LB-490 ma dwa wejścia zasilania: sieciowe i buforowe z akumulatora. Zasilanie buforowe z akumulatora pozwala na pracę w warunkach gdy niedostępne jest zasilanie sieciowe. Do takiego działania dedykowany jest specjalny tryb pracy polegający na usypianiu stacji i okresowym jej budzeniu, w celu rejestracji i wysyłania danych. Obudzenie modułu możliwe jest na różne sposoby: cyklicznie sterowane zegarem lub asynchronicznie na skutek zdarzeń na wejściach modułu. Usypianie stacji na czas nieaktywności pozwala na optymalizację poboru prądu i jak najdłuższe działanie z zasilania buforowego.

Przykładowe zastosowania

  • Stacja meteorologiczna: pomiar temperatury i wilgotności powietrza, ciśnienia atmosferycznego, prędkości i kierunku wiatru, nasłonecznienia. Zasilanie akumulatorowe, usypianie stacji w celu oszczędzania energii. Okresowe włączanie zasilania, rejestracja i wysyłanie danych.
  • Monitoring serwerowni: pomiar temperatury w różnych punktach, pomiar wilgotności powietrza, czujnik zalania, czujniki otwarcia drzwi z detekcją sabotażu linii czujnika.
  • Lokalny pomiar temperatury: możliwość pomiaru temperatury w 16 punktach za pomocą prostych i tanich bezpośrednich sond termistorowych.

Wejścia pomiarowe

Moduł wyposażony jest w 16 wejść, z których każde może być indywidualnie i niezależnie od pozostałych skonfigurowane do pracy w następujących trybach (analogicznie jak w rejestratorze LB-480):

Moduł ma wbudowany czujnik temperatury wewnętrznej.

Istnieje możliwość podłączenia dalszych czujników pomiarowych, za pomocą modułów rozszerzeń.

Archiwizacja danych

Moduł może rejestrować dane na 2 sposoby:

  • Zapis do wewnętrznej pamięci (RAM).

    Wbudowana pamięć ma pojemność 1 MB i jej większość jest przeznaczona do rejestracji danych. Pamięć ma swoje buforowe zasilanie z wbudowanej baterii i tym samym jej zawartość jest podtrzymywana w czasie wyłączenia urządzenia. Dostęp do tej pamięci jest możliwy bezpośrednio z programu lbx.

  • Zapis na karcie pamięci.

    Równolegle z zapisem do wbudowanej pamięci, rejestrator może zapisywać dane na karcie pamięci. Dane można potem odczytać bezpośrednio na komputerze. Obecność karty pamięci nie jest wymagana do rejestracji danych - zawsze do dyspozycji jest pamięć wewnętrzna. Jej pojemność jest jednak stosunkowo niewielka, a karta pamięci pozwala na archiwizację danych przez znacznie większy okres czasu.

Interfejsy komunikacyjne

  • Ethernet

    To podstatowy interfejs komunikacyjny rejestratora, pozwalający na dołączenie do sieci transmisji danych (albo bezpośrednio do komputera). Może on pracować w pracować w trybach 10/100 Mbit/s.
    Jako opcja możliwe jest zastosowanie zasilania przez Ethernet - POE.

  • USB

    Interfejs USB pozwala na komunikację modułu z oprogramowaniem lbx na PC.

  • Bluetooth

    Za pośrednictwem dodatkowego modułu Bluetooth moduł LB-499-BT rejestrator LB-490 może komunikować się z programem lbx zainstalowanym na np. na przenośnym tablecie, bez konieczności instalacji połączeń kablowych.

  • RS-232, RS-485

    Za pośrednictwem dodatkowego modułu LB-499-RS232 albo LB-499-RS485 rejestrator może komunikować się z dowolnymi innymi urządzeniami, albo działać jako urządzenie typu MODBUS slave.

  • GSM/GPRS

    Za pośrednictwem dodatkowego modułu LB-499-GSM rejestrator LB-490 posiada zdalny dosęp do transmisji danych w sieci telefonii komórkowej GSM/GPRS.

Protokoły komunikacyjne

Moduł umożliwia odczyt danych za pośrednictwem popularnych, standardowych protokołów komunikacyjnych:

Moduły rozszerzeń

Funkcjonalność można rozszerzać za pomocą dodatkowych modułów. Jednocześnie można zainstalować 6 dowolnych modułów:

Sygnalizacja alarmowa

Moduł potrafi samodzielnie obsługiwać alarmowanie. Dostępne są 32 niezależne alarmy, każdy ma swoje indywidualne źródło (wielkość mierzona z dowolnego czujnika) i niezależne wyjście. Dostępne są następujące wyjścia:

Oprogramowanie

Podstawowym programem do odczytu i wizualizacji danych jest program lbx.

Dane z rejestratora można również wyczytać za pomocą standardowych protokołów komunikacyjnych, które pozwalają na integrację z dowolnymi innymi systemami informatycznymi.

Dane techniczne

Rejestrator LB-490
Wejścia pomiarowe S300 kompatybilność: dowolne źródło danych w standardzie cyfrowej pętli prądowej S300
transmisja danych: 300bps 7/N/1
temperatura - termistor czujnik termistor 10k
zakres pomiaru: -50...+150 °C
rozdzielczość pomiaru: 0,1 °C
niepewność pomiaru:
+/- 4 °C dla 140 °C,
+/- 1 °C dla 100 °C,
+/- 0,2 °C dla 50 °C,
+/- 0,2 °C dla 25 °C,
+/- 0,2 °C dla 0 °C,
+/- 2 °C dla -40 °C
temperatura - Pt1000 czujnik rezystor platynowy Pt1000
zakres pomiaru: -200..+850 °C
rozdzielczość pomiaru: 0,1 °C
niepewność pomiaru:
+/- 6 °C dla 750 °C,
+/- 3 °C dla 320 °C,
+/- 1 °C dla 130 °C,
+/- 0,5 °C dla 0 °C,
+/- 1 °C dla -80 °C,
+/- 2 °C dla -190 °C
analogowe napięciowe 0..10 V zakres pomiaru: 0,00..10,00 V
rozdzielczość pomiaru: 0,01 V
niepewność pomiaru: 0,01 V
analogowe prądowe 0..20 mA zakres pomiaru: 0,00..20,00 mA
rozdzielczość pomiaru: 0,01 mA
niepewność pomiaru: 0,01 mA
binarne/impulsowe detekcja stanu zwarcia: R < 8k06
detekcja stanu rozwarcia: R > 8k06
przełącznik zwarcie linii: R = 0 .. 2k6
styk zwarty: R = 2k6 .. 8k06
styk rozwarty: R = 8k06 .. 24k
przerwanie linii: R > 24k
Interfejsy Ethernet 10/100 Mbit/s, full-duplex / half-duplex, flow-control
POE (opcjonalnie na zamówienie)
Wyjścia cyfrowe przekaźniki zwierno/rozwierne ilość wyjść: 2
maksymalny ciągły prąd obciążenia: 8 A
Pamięć rejestracji okres rejestracji 1-60000 sekund
ustawiany z rozdzielczością 1 sekundy
pojemność pamięci ~1 MiB
Zasilanie zewnętrzny zasilacz napięcie zasilania: 12 V DC
pobór mocy: max x W (bez wejść S300)
każde wejście S300 zwiększa pobór prądu o 25mA (przy 12V zasilania: 0.3W)
POE (Power Over Ethernet)
(opcjonalnie na zamówienie)
36..57V
class 1 (max 3,84 W)
zasilanie albo przez linie danych 1-2/3-6 albo przez nieużywane 4-5/7-8
Zakres temperatur pracy -40..+50 °C
Zakres temperatur przechowywania -40..+70 °C
Zakres wilgotności 0..95 % bez kondensacji wody
Wymiary zewnętrzne Obudowa z tworzywa sztucznego 279 x 191 x 102 mm
