TRANS-LOGGER – bezprzewodowy system kontroli warunków transportu


  • Rejestrator z systemem ANDROID
  • Bezprzewodowa łączność z  czujnikami
  • 4 czujniki temperatury i otwarcia drzwi
  • Raporty warunków dostawy na drukarkę
  • Raporty CSV i PDF wysyłane mejlem z rejestratora kierowcy
  • Lokalizacja GPS
  • Mapa trasy przejazdu
  • Transmisja GSM do centralnej bazy danych LBX

  • TRANS-LOGGER – bezprzewodowy system kontroli warunków transportu
TRANS-LOGGER – system kontroli warunków transportu

TRANS-LOGGER – bezprzewodowy system kontroli warunków transportu

Monitoring klimatu w transporcie

System TRANS-LOGGER jest zestawem urządzeń i oprogramowania na system ANDROID służącym do dokumentowania warunków transportu, kontrolując temperaturę i otwarcie drzwi. Jest niezbędnym wszędzie tam, gdzie nadzorowany jest łańcuch zimnych dostaw produktów wrażliwych na temperaturę, tzw. cold chain.

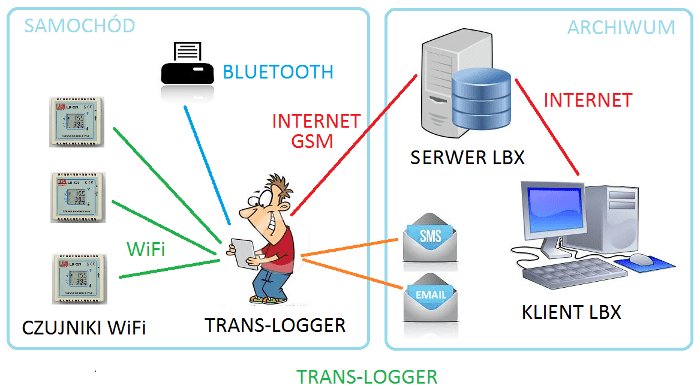

System TRANS-LOGGER składa się z urządzeń z własnym niezależnym zasilaniem:

  • Rejestratora danych w kabinie kierowcy, którym może być:
    • terminal z systemem ANDROID zintegrowany z drukarką (np typu CILICO CM550, PDA-3505-A lub GC068),
    • specjalistyczny terminal (np. Symbol TC55 Zebra) lub dowolny inny tablet lub smartfon  z systemem Android z zewnętrzną drukarką z bezprzewodową komunikacją Bluetooth (np. RPP-02N),
  • Czujników temperatury i otwarcia drzwi z pamięcią danych, którymi mogą być:
  • do czterech osobnych termometrów LB-523TD umieszczonych w strefach kontrolowanych,
  • albo jednego termometru LB-533T, posiadającego do 4 zewnętrznych czujników temperatury na kablu  umieszczonych w strefach kontrolowanych.

TRANS-LOGGER – bezprzewodowy system kontroli warunków transportu

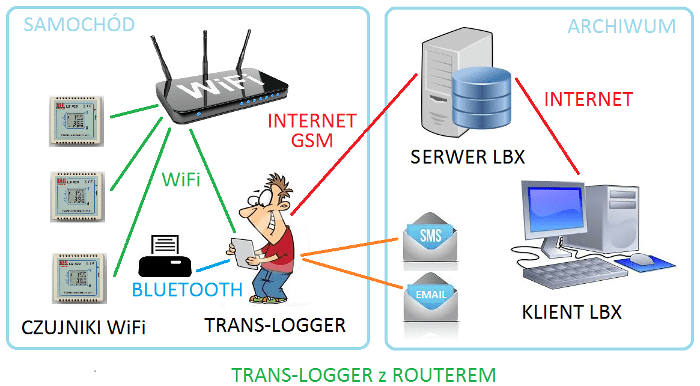

Jeżeli w miejscu instalacji systemu TRANS-LOGGER występuje nadmierny wpływ ekranowania i tłumienie sygnałów radiowych przez metalowa obudowę naczepy i metalową kabinę kierowcy, to w szczególnych przypadkach można ten problem wyeliminować stosując dodatkowe urządzenie pośredniczące pomiędzy czujnikami, a rejestratorem kierowcy, tzw. router z dwoma antenami: jedną wewnętrzną - promieniującą wewnątrz przestrzeni ładunkowej i drugą zewnętrzną – promieniującą w kierunku kabiny kierowcy (rysunek poniżej). Typowo stosowanie dodatkowego routera nie jest konieczne.

TRANS-LOGGER – bezprzewodowy system kontroli warunków transportu

Rejestrator danych w kabinie kierowcy

Terminal rejestrator z systemem AndroidRejestrator danych (np. smartfon z systemem Android 4.4 lub nowszym, na którym zainstalowano aplikację TRANS-LOGGER) posiada radiowe połączenie WiFi z czujnikami temperatury i otwarcia drzwi, które jest zdolne do przesyłania danych pomiędzy przestrzenia ładunkową samochodu ciężarowego a kabiną kierowcy. Rejestrator obsługuje do 4 pomiarów temperatury i do 2/4 czujników otwarcia drzwi.

Wyświetlacz rejestratora umożliwia podgląd: aktualnych temperatur w poszczególnych kontrolowanych strefach, stanów czujników drzwi, informuje o przekroczeniach progów alarmowych oraz umożliwia lokalny przegląd historii pomiarów w postaci wykresów oraz mapy z zarejestrowaną trasą przejazdu.

Rejestrator zapisuje pomiary w zdefiniowanych przez użytkownika interwałach czasowych. Dane z czujników są zapisywane w pamięci aplikacji TRANS-LOGGER. W wypadku utraty połączenia radiowego pomiędzy rejestratorem i czujnikami, rejestrator po ponownym połączeniu z czujnikami, samodzielnie odzyskuje brakujące pomiary z pamięci czujników.

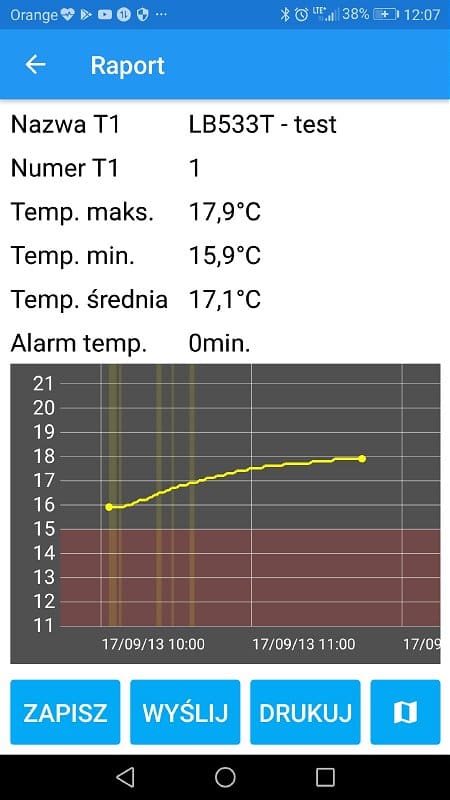

Rejestrator umożliwia ustawienie progów alarmowych (próg dolny temperatury, próg górny temperatury, alarm otwarcia drzwi), których przekroczenie będzie sygnalizowane na wyświetlaczu i dźwiękowo oraz wykazane na raporcie. Raport z zarejestrowanych warunków transportu może być drukowany na drukarce przy dostawie oraz jest zapisywany do pamięci w formatach CSV i PDF, które mogą być wysłane emailem na adres poczty elektronicznej.
Rejestrator TRANS-LOGGER w TIR w wersji z tabletem

Rejestrator umożliwia przesyłanie zarejestrowanych pomiarów do zewnętrznych systemów i baz danych w formie umożliwiającej ich dalsze przetwarzanie za pośrednictwem: portu USB, zapisu na zainstalowanej karcie pamięci, łącza Bluetooth lub połączenia GSM. W przypadku połączenia GSM dane pomiarowe mogą być zbierane za pomocą programu SCADA LBX, zainstalowanego w centrali nadzorującej transport na komputerze z systemem Windows z publicznym adresem IP.

Jeżeli rejestratorem jest terminal z systemem ANDROID zintegrowany z drukarką (np typu CILICO CM550, PDA-3505-A lub GC068) , to podobnie jak każdy tablet lub smartfon, umożliwia jest instalowanie na nim dodatkowych aplikacji klienta, związanych przykładowo z logistyką transportu. Jeśli rejestratorem jest specjalistyczny terminal (np. Symbol TC55 Zebra) lub dowolny inny tablet lub smartfon, to zewnętrzna drukarka (np. RPP-02N lub OCCP-M03) jest podłączona do niego za pośrednictwem interfejsu Bluetooth i może być wykorzystywana także do wydruku innych dokumentów i klienta.

Czujniki do pomiaru temperatury i otwarcia drzwi LB-523TD

Termometr LB-523T WiFiCzujniki pomiarowe temperatury i otwarcia drzwi, którymi moga byc  bezprzewodowe rejestratory temperatury LB-523TD lub czterokanałowe termometry LB-533T są niezależnymi urządzeniami z własnym bateryjnym zasilaniem. Zasilanie czujników przy odstępie rejestracji co 15 minut wystarcza na około 12 miesięcy ich nieprzerwanej. Możliwa jest łatwa wymiana źródła zasilania w czujnikach, którym są dwie typowe baterie 1,5V (rozmiaru AA).

Czujniki temperatury i otwarcia drzwi LB-523TD lub czterokanałowe termometry LB-533T przekazują dane pomiarowe do rejestratora drogą radiową z wykorzystaniem interfejsu radiowego WiFi pracując w paśmie 2,4 GHz. Czujniki  posiadają własną nieulotną pamięć, w której są przechowywane dane na wypadek braku połączenia z rejestratorem. Po odzyskaniu połączenia z rejestratorem czujniki dostarczają brakujące pomiary do rejestratora.

Pomiar temperatury z rozdzielczością 0,1°C charakteryzuje dokładność jest nie gorsza niż 0,3°C. Minimalna ilość zapisów przechowywanych w pamięci każdego z czujników to 30000 pojedynczych zapisów pomiaru temperatury lub czasu otwarcia drzwi. Po zapełnieniu pamięci najstarsze pomiary w czujnikach są nadpisywane przez najnowsze.

Czujniki pomiarowe temperatury i otwarcia drzwi posiadają elementy mocujące pozwalające na łatwy montaż i demontaż wewnątrz przestrzeni ładunkowej samochodu.

Czujniki pomiarowe temperatury na zamówienie, mogą posiadać indywidualne świadectwo wzorcowania dla wymaganych punktów pomiarowych wystawione przez Akredytowane Laboratorium Wzorcujące LAB-EL. Okresowo czujniki można poddać powtórnemu wzorcowaniu Laboratorium w celu potwierdzenia ich prawidłowego działania.

Oprogramowanie rejestratora

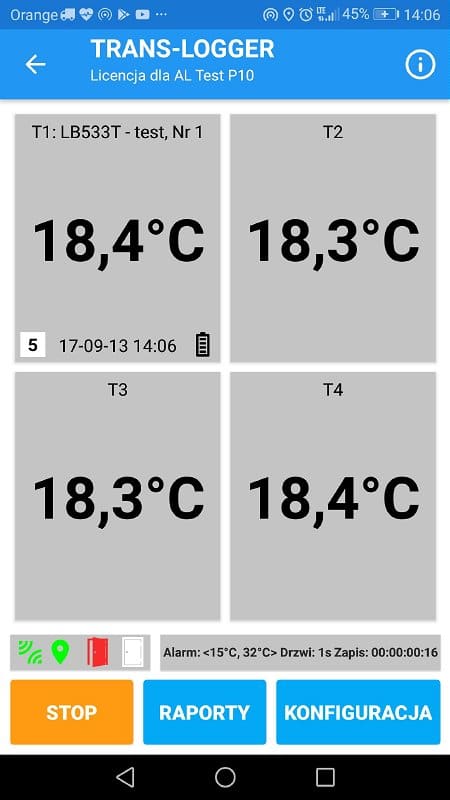

TRANS-LOGGER - ekran pomiarów TRANS-LOGGER – bezprzewodowy system kontroli warunków transportuRejestrator w kabinie kierowcy to dowolne urządzenie z systemem ANDROID 4.4 lub nowszym, na którym zainstalowana jest specjalistyczna aplikacja TRANS-LOGGER. Aplikacja umożliwia realizacje wszystkich omówionych powyżej funkcji systemu TRANS-LOGGER.

Aplikacja TRANS-LOGGER na system Android:

  • umożliwia pobranie danych pomiarowych z rejestratora poprzez port USB,
  • katalogowanie pomiarów w rejestratorze dla kolejnych dostaw,

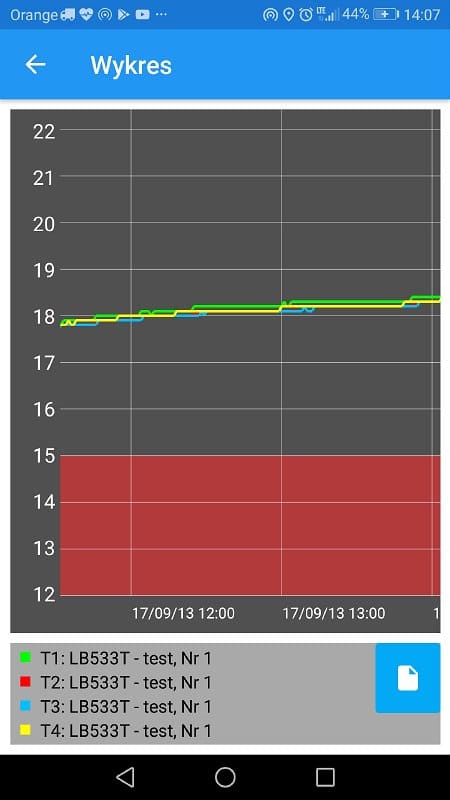

  • umożliwia prezentację historii pomiarów w formie graficznej dla zadanego okresu czasu od-do,
  • umożliwia eksport historii pomiarów z zadanego okresu czasowego do plików w formatach CSV (przykład) oraz PDF (przykład),
  • umożliwia wysłanie elektroniczną pocztą email historii pomiarów z zadanego okresu czasowego w plikach w formacie CSV (przykład) i PDF (przykład),
  • umożliwia ciągłe przesyłanie przez siec telefonii komórkowej GSM danych pomiarowych wraz z aktualną lokalizacja GPS rejestratora do nadrzędnego systemu kontroli transportu opartego o program SCADA LBX pracującego pod kontrolą systemy Windows

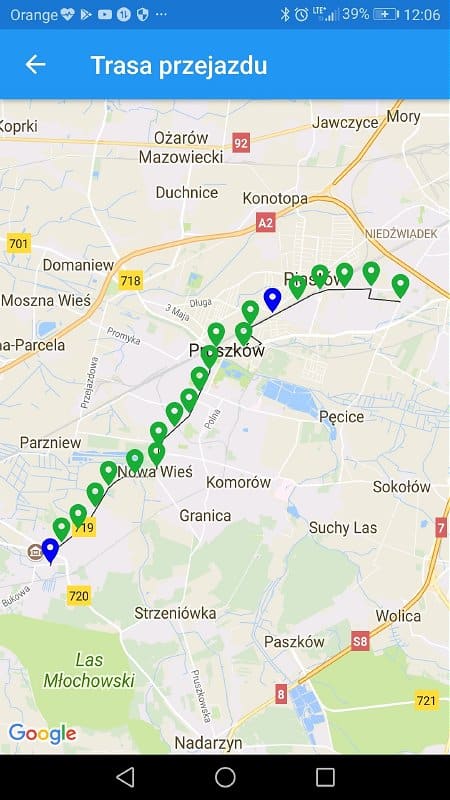

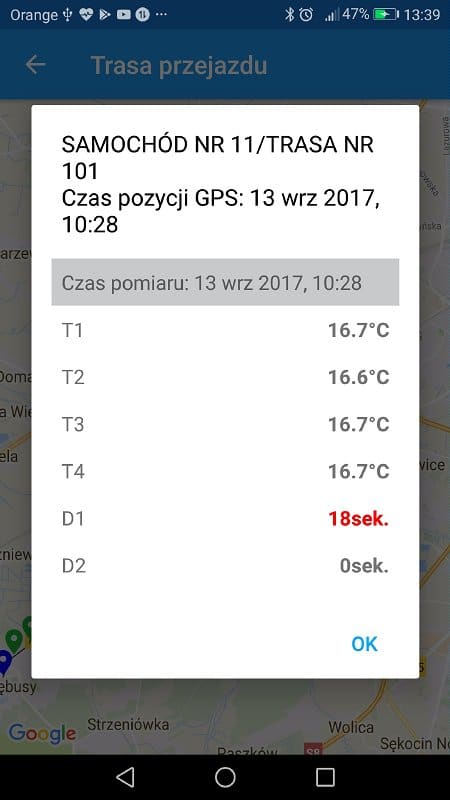

  • umożliwia prezentację mapy z zaznaczona trasa przejazdu.

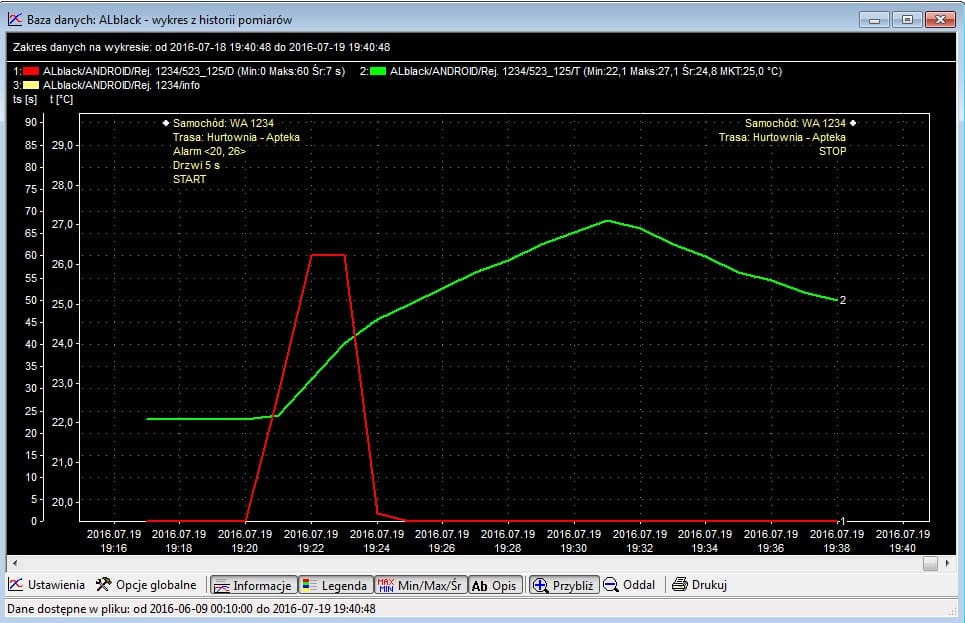

TRANS-LOGGER - ekran wykresów Program komputerowy SCADA LBX w wersji bazowej służy do:

  • centralnego zbierania danych pomiarowych z wielu rejestratorów za pomocą transmisji Internetowej (Ethernet, GSM),
  • prowadzenia centralnej bazy danych,
  • prowadzenia centralnej sygnalizacji stanów alarmowych,
  • monitorowania lokalizacji wszystkich transportów i wyświetlania ich na mapie,
  • sygnalizowania zaprogramowanych stanów alarmowych,
  • wizualizacji w postaci wykresów, tabel i raportów (przykład).

Program komputerowy SCADA LBX w wersji jednostanowiskowej służy do:

  • do konfigurowania czujników LB-523TD,
  • awaryjnego pobierania i przetwarzania danych z czujników LB-523TD za pośrednictwem łącza USB.
