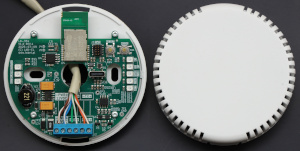

LB-354 - Bramka BLE/USB/RS-422
- Łączność pomiędzy urządzeniami BLE i programem lbx, za pośrednictwem interfejsu RS-422 lub USB
- Długi kabel połączeniowy dla interfejsu RS-422: do 100 metrów
- Zasilanie USB lub kablem skrętką RS-422
- Współpraca ze wszystkimi urządzeniami LAB-EL z interfejsem radiowym BLE
- Sygnalizacja pracy za pomocą LED
- Aplikacje: magazyny, archiwa, apteki, farmacja
Instrukcja użytkownika
Opis urządzenia
LB-354 jest bramką zapewniającą łączność pomiędzy czujnikami z interfejsem radiowym BLE i programem lbx działającym na komputerze.
Połączenie z komputerem możliwe jest za pośrednictwem interfejsu RS-422 lub USB.
Zasilanie bramki możliwe jest za pośrednictwem USB, kablem połączeniowym RS-422 (przy użyciu niewykorzystywanej pary przewodów typowym kablu-skrętce, analogicznie jak POE w Ethernecie), lub za pomocą osobnego zasilacza.
Komunikacja z czujnikami
Bramka komunikuje się z urządzeniami pomiarowymi za pośrednictwem interfejsu radiowego BLE. Pełna obsługa urządzeń pomiarowych obejmuje odczyt bieżących wyników pomiarów, odczyt i zapis ustawień, odczyt zawartości pamięci rejestracji.
Obsługiwane sa następujące urządzenia:
Komunikacja z oprogramowaniem użytkowym
Komunikacja z programem lbx odbywa się za pomocą interfejsu USB lub RS-422. Do połączenia przez interfejs RS-422 służy urządzenie LB-374 (interfejs USB/RS-422) lub modułu LB-499-RS422 do koncentratorów LB-480/LB-490.
Dane techniczne
| INTERFEJS BLE | |
|---|---|
| typ | BLE 4.0 i wyższe, 2.4 GHz |
| INTERFEJS RS-422 | |
| długość kabla | do 100 metrów |
| napięcie | 3.3 V |
| INTERFEJS USB | |
| typ | USB 2.0 full speed |
| złącze | USB C |
| zasilanie | 5 V |
| Warunki pracy | |
| Zakres temperatur | 0 ...+70 °C |
| Zakres wilgotności | 0 ... 95% |
| Obudowa | |
| Materiał | ABS |
| Wymiary zewnętrzne | Ø 80 x 22 mm |
