Pomiar stężenia tlenu, miernik tlenu, tlenomierz LB-905


  • czujnik tlenu O 2
  • pomiar stężenia tlenu w powietrzu
  • metoda pomiaru: elektrochemiczna
  • cyfrowe wyjście wyników pomiarów S300

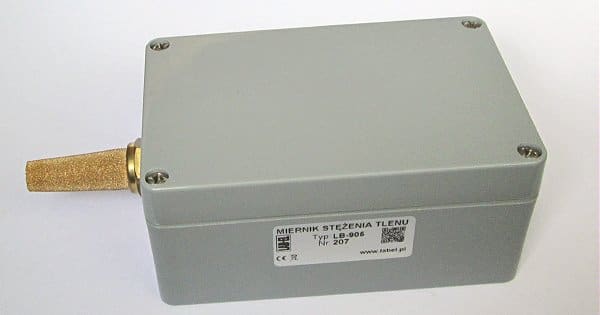

Miernik O2, pomiar stężenia tlenu: LB-905

Opis miernika tlenu O 2

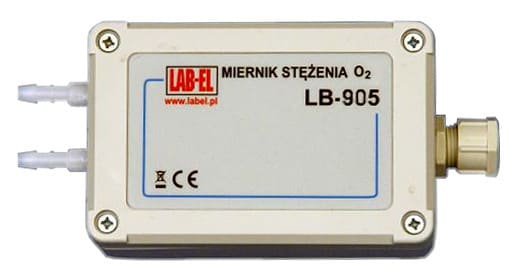

Miernik O2 LB-905 jest przeznaczony do pomiaru stężenia tlenu w powietrzu metoda przepływową. Kontrolowany gaz doprowadzany jest do tlenomierza O2 poprzez wyprowadzone króćce.  Umożliwia to włączenie tlenomierza w układ rurek pobierających powietrze z kontrolowanego obszaru. Przepływ mierzonego gazu powinien być wymuszony np. przez pompkę powietrza.

Wyniki pomiarów transmitowane są poprzez cyfrowy dwuprzewodowy prądowy interfejs S300 będący podstawowym sposobem łączenia urządzeń pomiarowych w systemach LAB-EL. Interfejs S300 wykorzystuje dwuprzewodową linię o dowolnej polaryzacji umożliwiając przesyłanie bez zakłóceń danych jednocześnie z zasilaniem na znaczne odległości (przy typowych przewodach np. skrętka telefoniczna, nawet tysiąc metrów). Tlenomierz LB-905 można podłączyć bezpośrednio do regulatora LB-762 lub do komputera (np. z zainstalowanym programem SCADA LBX) poprzez interfejs S300/USB LB-375 lub poprzez jeden z wielu koncentratorów danych LAB-EL, np.: LB-480 , LB-489 lub inne.

Obszar zastosowań miernika tlenu O 2

Zastosowania miernika tlenu to przykładowo:

  • pomiar stężenia tlenu w halach upraw pieczarek (w systemach z regulatorem klimatu LB-762),
  • kontrola emisji gazów w przemyśle,
  • monitorowanie atmosfery do celów bezpieczeństwa,
  • kontrola pracy systemów wentylacyjnych w różnorodnych obiektach (np. biurach, budynkach inwentarskich).


Wyposażenie opcjonalne miernika tlenu O 2

Tlenomierz O 2 LB-905 może być dostarczany w następujących opcjach:

  • Tlenomierz LB-905 (sam, bez wyposażenia),
  • Tlenomierz LB-905 + zasilacz sieciowy LB-830,
  • Tlenomierz LB-905 + zasilacz sieciowy LB-830 + filtr powietrza - zestaw (miernik z wyposażeniem jako zestaw zmontowany na listwie - do zastosowania w systemach pomiarowych do pieczarkarni - patrz foto obok).

Uwaga: Nie można dopuścić do wykraplania wody wewnątrz tlenomierza O 2. W przypadku wykorzystania tlenomierza do pomiaru powietrza pobieranego z ciepłych i wilgotnych pomieszczeń (np. z pieczarkarni) należy przed tlenomierzem zastosować zewnętrzny filtr osuszający. Tlenomierz O2 powinien znajdować się w temperaturze o 5..10 °C wyższej niż temperatura pomieszczenia, z którego pobierane jest do pomiaru wilgotne powietrze.

Dane techniczne

Pomiar stężenia tlenu O 2
Typ czujnika
Elektrochemiczna
Zakres pomiaru
0...100 %
Dokładność pomiaru
+/- 2% aktualnego wskazania
Rozdzielczość pomiaru
0,1 % albo 0,01 %
Czas odpowiedzi
< 15s dla poziomu odpowiedzi 90 %
< 25s dla poziomu odpowiedzi 97 %
Czułość na inne gazy < 0,1% CO, H 2, H 2S
Stabilność krótkoterminowa
< 1% przez 8 godzin w stałym ciśnieniu i temperaturze
Żywotność
900000 x O2 % godzin (tlenogodziny)
Odstęp pomiędzy pomiarami około 2 sekund
Wyjścia
Cyfrowe S300 Izolowane, bierne, napięcie 8..29V, 300bit/S/7/1
Warunki pracy
Zakres temperatur pracy 5...40°C
Zakres wilgotności względnej powietrza 0..95 % - zalecane ciągłe warunki pracy, 5...90 % - dopuszczalne chwilowe warunki (bez kondensacji wody)
Pozostałe parametry
Zasilanie 7 ... 27 V / 2 ... 25 mA (zasilanie z interfejsu S300)
Wymiary zewnętrzne 100 x 65 x 32 mm
Masa 150 g
