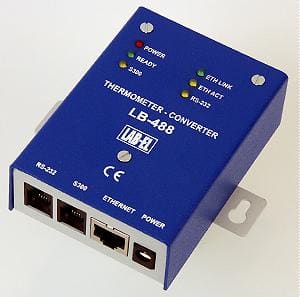

Termometr Ethernet, termometr internetowy LB-488

Termometr internetowy - termometr Ethernet LB-488
  • funkcje: 4-ro kanałowy termometr IP
  • interfejsy
    • wyjściowy:
      • ethernet
    • wejściowe:
  • oprogramowanie do PC z Windows
UWAGA: Urzadzenie wycofane z oferty, zastąpione przez: LB-489 - Moduł zbierania danych z Ethernetem - termometr internetowy

Opis termometru

Podstawowa funkcja LB488 to 4-kanałowy termometr podłączany do sieci ethernet. Dodatkowo do internetowego termometru LB488 można dołączyć dowolny miernik z wyjściem S300, w takim wypadku LB488 zapewnia dostęp do danych z wejścia S300 przez ethernet. Interfejs ethernet jest podstawowym sposobem podłączenia LB488. W połączeniu z obsługą protokołu SNMP i MODBUS daje to możliwość bardzo prostego zastosowania w np. istniejących systemach zarządzania sieciami czy też SCADA.

Oprócz ethernet’u dostępny jest też podwójny konwencjonalny port szeregowy RS232, który zapewnia takie same możliwości komunikacyjne jak port ethernet. W wypadku podłączenia przez ethernet, obydwa dostępne porty szeregowe mogą zostać wykorzystane do podłączenia innych urządzeń, dla których LB488 może stać się konwerterem do sieci ethernet. Pełne wykorzystanie możliwości tego termometru IP zapewnia podłączenie:

  • 4 czujników temperatury,
  • 1 przyrządu z wyjściem S300,
  • 2 urządzeń z portem RS232.

Do bezpośredniego pomiaru temperatury przeznaczone są zewnętrzne czujniki zbudowane w oparciu o precyzyjne termistory, w różnych wykonaniach konstrukcyjnych:

  • pojedynczego czujnika, wystającego z wtyku dołączanego do gniazda na obudowie LB488, zapewniając pomiar temperatury w jednym punkcie, w miejscu zamontowania termometru ethernetowego LB488,
  • od jednego do czterech osobnych czujników typu TL-4 na kablach (standardowo o dlugości 1 metra), kończących się wspólnym wtykiem dołączanym do gniazda na obudowie LB488.

Do wejścia S300 można podłączyć dowolny przyrząd pomiarowy wyposażony w wyjście S300 (np. termohigrometr LB-710, termometry LB-710T, LB-711, barometr LB-715, LB-716, LB-716D/P, wiatromierz LB-746, LB-747, miernik promieniowania LB-900, miernik stężenia CO2 LB-850 lub inny przyrząd pomiarowy LAB-EL z wyjściem S300). W tym przypadku zakres pomiarowy jest zgodny ze specyfikacją dołączonego przyrządu. Zadaniem LB488 jest odczyt wyników pomiarów z wejścia S300 i udostępnianie tych danych przez łącze ethernet.

Do wejść RS232 można dołączyć dowolne urządzenia z portem szeregowym RS232. Zadaniem LB488 jest przesyłanie danych pomiędzy portami szeregowymi a siecią ethernet. Takie zastosowanie ma pewne ograniczenia - format znaków w transmisji szeregowej, bodowe prędkości transmisji, brak linii handshake’u. Typowo możliwe jest dołączenie urządzeń realizujących komunikację w formacie zapytanie - odpowiedź, przy stosunkowo niewielkiej wielkości zapytań i odpowiedzi - np. urządzenia produkcji firmy LAB-EL podłączane przy pomocy interfejsu RS232.

Termometr ethernetowy - zastosowania

Typowe zastosowania to jedno- lub wielopunktowy pomiar temperatur w miejscach, gdzie standardowo stosowana jest sieć typu ethernet. Przykładowo:

  • pomiar temperatury w serwerowniach komputerowych,
  • pomiar rozkładu temperatur w szafach serwerowych rack 19’’,
  • kontrola temperatur w pomieszczeniach gdzie standardem jest okablowanie strukturalne ethernet,
  • pomiar wszelkich temperatur w szerokim zakresie -50 st.C .. +150 st.C gdzie niezbędna jest prosta integracja z istniejącą siecią ethernet,
  • konwerter interfejsu S300 - ethernet,
  • konwerter interfejsu RS232 - ethernet.

Interfejs Ethernet

Interfejs ethernet, w który wyposażony jest LB488, zapewnia poprawną pracę w trybie 10MBit/s oraz 100MBit/s. LB488 potrafi auto-negocjować odpowiednie parametry połączenia, jak również daje możliwość ręcznego ustawienia odpowiednich parametrów.

POE

Opcjonalnie dostępna jest wersja LB488 w wersji POE - z wewnętrznym modułem Power Over Ethernet, który zapewnia zasilanie urządzenia poprzez kabel ethernet. W takim wypadku nie jest wymagany osobny zasilacz sieciowy, co pozwana na znaczące uproszczenie instalacji - do podłączenia LB488 wymagany jest tylko jeden kabel, którym zapewniona jest zarówno transmisja danych jak i zasilanie. Po drugiej stronie kabla ethernet jest wymagane odpowiednie urządzenie w standardzie POE - switch z zasilaniem POE lub zasilacz typu midspan.

Obsługiwane protokoły



Konfiguracja sieciowa

Określenie adresu IP, maski podsieci i adresu bramy:

  • statycznie, ustawiane przez użytkownika,
  • BOOTP,
  • DHCP.

Odczyt danych

Odczyt danych z internetowego termometru LB488 możliwy jest na kilka sposobów. Dostępne są następujące mechanizmy:

  • SNMP - dostęp do wyników pomiarów poprzez zmienne MIB,
  • MODBUS - dostęp do wyników pomiarów poprzez zmienne - MODBUS over TCP oraz MODBUS przez port szeregowy RS232,
  • WWW - podgląd odczytu danych w oknie przeglądarki www (dane identyfikacyjne LB488, pomiary z 4 czujników temperatury i pomiary z przyrządu dołączonego do interfejsu S300 - termohigrometru LB-710),
  • prywatny format komunikatów UDP.

Do termometru IP oferowane jest dodatkowo oprogramowanie do PC z systemami Windows - program LBX, umożliwiające:

  • prezentacja bieżących odczytów z urządzeń,
  • sterowanie urządzeniami - dostęp do nastaw i wszelkich funkcji,
  • monitorowanie alarmów i ich sygnalizacja,
  • prezentacja archiwizowanych danych - wykresy, raporty, histogramy,
  • zarządzanie archiwum danych,
  • zapewnienie dostępu dla zdalnych klientów.

Dane techniczne

INTERNETOWY TERMOMETR  LB488
Pomiar temperatury Ilość i typ czujników temperatury 1..4, termistor GE-TK95
Maksymalny zakres pomiaru -50...+150°C
Niepewność pomiaru w zakresie -15...+70°C +/- 0,2°C,
+/- 1 ostatnia cyfra
Niepewność pomiaru w zakresie -35...+100°C +/- 0,5°C,
+/- 1 ostatnia cyfra
Niepewność pomiaru w zakresie -50...+150°C +/- 2°C,
+/- 1 ostatnia cyfra
Rozdzielczość pomiaru 0,1°C
Interfejsy ethernet 10/100 MBit/s, full-duplex / half-duplex, flow-control, POE (opcjonalnie na zamówienie)
S300 1 wejście
RS232 2 wejścia, format: 8 bitów danych, bit parzystości: brak, parzystość, nieparzystość, 1 bit stopu,
prędkość: 9600, 19220, 38400, 57600linie: GND, RXD, TXD brak linii handshake: RTS/CTS, DSR/DTR
Zasilanie zewnętrzny zasilacz 9..24V DC, pobór prądu (12V DC): 10MBit/s: 50mA, 100MBit/s: 100mA
POE (Power Over Ethernet)
(opcjonalnie na zamówienie)
36..57V class 1 (max 3,84 W) zasilanie albo przez linie danych 1-2/3-6 albo przez nieużywane 4-5/7-8
Wymiary zewnętrzne Obudowa metalowa 95 x 70 x 30 mm
