Anemometr z termometrem LB-801

Anemometr z termometrem LB-801
  • funkcje: anemometr termiczny, termometr (termoanemometr)
  • pomiary:  przepływ powietrza, temperatura
  • przyrząd stacjonarny
  • wersja kierunkowa i wszechkierunkowa
  • interfejs: analogowy albo cyfrowy
  • interfejs USB (przez przejściówkę LB-375)
  • oprogramowanie do PC
Termoanemometr LB-801 został wycofany z produkcji i zastąpiony przez termoanemometr LB-802.

Opis anemometru LB-801

Anemometr z termometrerm LB-801 jest przeznaczony do pomiaru prędkości przepływu powietrza i temperatury. Jest to przyrząd stacjonarny. Wyposażony jest w uchwyt montażowy, który daje możliwość zamocowania sondy  np. do ściany kanału wentylacyjnego. Występuje w dwóch wersjach:

  • Anemometr z termometrem LB-801A – z wyjściem napięciowym 0...10V
  • Anemometr z termometrem LB-801C – z wyjściem pętli prądowej S300

Dodatkowo termoanemometr może być wyposażony w głowicę wszechkierunkową – do oznaczenia tej wersji dodawana jest literka W (LB-801AW, LB-801CW).

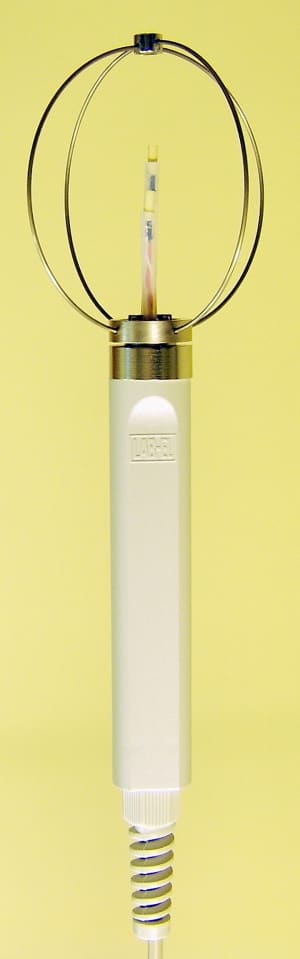

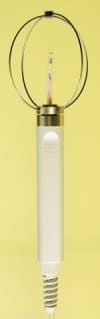

Anemometr z termometrem LB-801WAnemometr z
termometrem
w wersji
wszechkierunkowej
LB-801W

W sondzie została wykorzystana termoanemometryczna zasada działania. Podgrzewany przez  prąd termorezystor jest chłodzony przez opływający gaz. Utrzymanie stałej temperatury termorezystora wymaga odpowiedniego sterowania prądem, który to prąd jest miarą prędkości przepływającego gazu. Zaletą anemometrów termicznych jest mała głowica pomiarowa, którą można umieścić poprzez niewielki otwór w scianie kanału. Anemometr z termometrem LB-801 jest skompensowany temperaturowo.

Anemometr termiczny ma zastosowanie wszędzie gdzie potrzebne jest monitorowanie prędkości przepływu powietrza -  w kanałach wentylacyjnych, klimatyzacyjnych, w instalacjach technologicznych, w komorach laminarnych. Anemometr - termometr LB-801 może pracować w szerokim zakresie temperatur -40....70°C.

Wersja termoanemometru LB-801C wyposażona jest w cyfrową pętlą prądową S300. Może współpracować w wielokanałowymi koncentratorami LB-489 lub  LB-480 - daje to możliwość wielopunktowego monitoringu przepływu powietrza i temperatury. W anemometrze LB-801C jest jeden zakres pomiarowy 0.1...50m/s.

Wersja termoanemometru LB-801A wyposażona jest w wyjście napięciowe 0...10V. Na wyjściu napięciowym może być przepływ albo temperatura (przełączanie wyjścia dokonuje się poprzez podłączenie przewodu sterującego do ujemnego lub dodatniego bieguna zasilania). Zakres wyjścia analogowego dla przepływu wynosi standardowo 10.0m/s. Możliwe jest ustalenie innego zakresu (na etapie produkcji więc potrzebna jest informacja przy zamawianiu).

Anemometry termiczne LB-801 charakteryzują się nowoczesną konstrukcją opartą na wydajnym i oszczędnym energetycznie sterowniku mikroprocesorowym. Na podstawie znajomości nieliniowych charakterystyk czujnika temperatury (rezystor termometryczny Pt1000) oraz cyfrowych danych kalibracyjnych zapamiętanych podczas wzorcowania w pamięci anemometru z termometrem, mikroprocesor wbudowany w przyrząd oblicza aktualne wyniki pomiaru temperatury i prędkości przepływu. Zaletą termoanemometrów jest brak mechanicznych elementów kalibracyjnych (np. potencjometrów). Wzorcowanie anemometrów polega na przesłaniu przez interfejs cyfrowy do nieulotnej pamięci anemometrów danych kalibracyjnych uzyskanych we wzorcowych temperaturach i przepływach powietrza. Gwarantuje to wygodę i wysoką dokładność wzorcowania oraz stabilność parametrów metrologicznych anemometrów w czasie.

Dedykowane oprogramowanie

Odczyt przepływu powietrza i temperatury z anemometru LB-801C możliwy jest  przy użyciu komputera poprzez zastosowanie konwertera S300/USB - LB-375 i programu LBX.

Program LBX umożliwia:

  • prezentacje bieżących odczytów z termoanemometru,
  • monitorowanie alarmów i ich sygnalizację,
  • prezentacje archiwizowanych danych - wykresy, raporty, histogramy,
  • zarządzanie archiwum danych,
  • zapewnienie dostępu dla zdalnych klientów.

Każdy termometr-anemometr, stosownie do zamówienia, może posiadać indywidualne świadectwo wzorcowania z Laboratorium Wzorcującego LAB-EL.

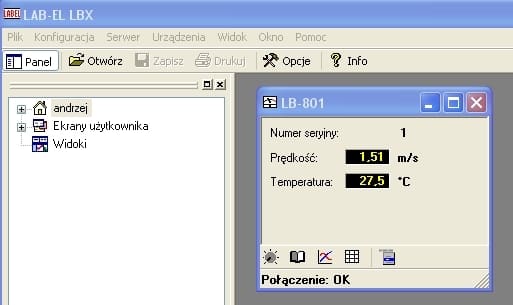

Przykładowe okno programu LBX z podłączoną sondą anemometru LB-801CPrzykładowe okno programu LBX
z podłączonym anemometrem LB-801C
Interfejs USB LB-375 | LAB-EL Elektronika LaboratoryjnaInterfejs USB LB-375

Dane techniczne anemometrów

POMIAR PRZEPŁYWU LB-801A - WYJŚCIE NAPIĘCIOWE 0...10V
Zakres pomiaru standardowo 0.1...10 m/s
maksymalnie 0.1...50m/s (dla wersji W 0.1...40m/s)
Niepewność pomiaru  0,05 m/s ± 3 % razy wskazanie
Rozdzielczość pomiaru 0.01V
Stała czasowa < 5 sekund
< 20 sekund dla wersji W
POMIAR PRZEPŁYWU LB-801C - CYFROWA PĘTLA PRĄDOWA
Zakres pomiaru 0.1...50m/s
0...40m/s dla wersji W
Niepewność pomiaru  0,05 m/s ± 3 % razy wskazanie
Rozdzielczość pomiaru 0,01m/s dla 0.1...5m/s
0,1m/s dla 5....50m/s
Stała czasowa < 5 sekund
< 20 sekund dla wersji W
POMIAR TEMPERATURY
Zakres pomiaru anemometru LB-801C -40...70 °C
Zakres pomiaru anemometru LB-801A -40...60 °C
Niepewność pomiaru ±0,1 °C ± 1 ostatnia cyfra
Rozdzielczość pomiaru 0,1 °C
ZASILANIE
Napięcie zasilania 12...24V DC
Pobór prądu max 100mA
ZAKRES TEMPERATUR PRACY
Anemometr LB-801 -40...+70 °C
ZALECANE CIĄGŁE WARUNKI PRACY
Zakres temperatur 10...30 °C
Zakres wilgotności 20...80 %
Stopień agresywności korozyjnej środowiska w/g PN-71/H-04651 B
SZCZELNOŚĆ OBUDOWY
Anemometr LB-801 IP20
WYMIARY ZEWNĘTRZNE
Średnica anemometru 23mm
Długość anemometru LB-801 170mm
Długość anemometru LB-801W 180mm
Zakres regulacji montażu anemometru w kanale 85mm
Długość przewodu standardowo 2 metry

WYPOSAŻENIE

  • instrukcja obsługi,
  • uchwyt montażowy,
  • zasilacz sieciowy 12V/250mA - na zamówienie,
  • interfejs USB LB-375 + przewód USB - na zamówienie,
  • program LBX - na zamówienie.
