LB-798 - Wilgotnościomierz materiałów sypkich, kruszywa, piasku

Wilgotnościomierz kruszywa, piasku LB-798
  • Pomiar wilgotności kruszyw, materiałów sypkich
  • Charakterystyki pomiarowe dla wielu materiałów
  • Interfejs RS-232
  • Pomiar temperatury i konduktywności
  • Testy przydatności na Marsie

Opis wilgotnościomierza do kruszywa

Wilgotnościomierz materiałów LB-798 przeznaczony jest do pomiaru wilgotności materiałów sypkich, zwłaszcza kruszyw budowlanych, piachu i innych o średnicy ziarna do kilku centymetrów.

Zasada działania wilgotnościomierza opiera się na pomiarze stałej dielektrycznej materiału. Mierzony materiał należy wsypać do pojemnika  (pojemność 350ml), w który jest  wyposażony miernik. Stała dielektryczna materiału suchego np. piasku wynosi około 4, natomiast stała dielektryczna wody wynosi 80. Wilgotny piasek ma pośrednie wartości stałej dielektrycznej – na tej podstawie obliczana jest jego wilgotność. Dodatkowo możliwe jest oszacowanie konduktywności materiału i pomiar jego temperatury (przy użyciu czujnika wewnętrznego podłączonego do dolnej części pojemnika).

Wilgotnościomierz nie jest urządzeniem samodzielnym - do odczytania wyników pomiarów potrzebny jest panel odczytowy LB-796.

Główne cechy zestawu wilgotnościomierza LB-796P + LB-798 to:

  • czytelny wyświetlacz LCD, zastosowany energooszczędny mikroprocesor pomiarowy,
  • możliwość kalibracji miernika dla dowolnego materiału dostarczonego przez Użytkownika do laboratorium – parametry kalibracji przechowywane są w nieulotnej pamięci miernika (możliwe jest  zapisanie 50 rodzajów materiałów),
  • pomiar temperatury przy pomocy czujnika wbudowanego w miernik w zakresie 0...50°C, możliwy jest również pomiar temperatury przy pomocy opcjonalnego czujnika zewnętrznego TL-2/796/DB9, który podłączany jest do panelu LB-796
  • zasilanie bateryjne,
  • pomiar stałej dielektrycznej materiału,
  • możliwość oszacowania konduktywności materiału,
  • dźwiękowa sygnalizacja poziomu wilgotności po przekroczeniu zadanego progu wilgotności,
  • automatyczne wyłączanie się wilgotnościomierza po upływie 3 minut bezczynności,
  • sygnalizacja przekroczenia zakresu pomiarowego,
  • zapamiętywanie ostatnio wybranego materiału,
  • sygnalizacja zwarcia elektrod miernika – dzięki temu uzyskujemy jednoznaczność pomiaru wilgotności w przypadku zasolenia,
  • sygnalizacja  niskiego napięcia baterii,
  • funkcja autozerowania po włączeniu miernika, możliwe jest również zerowanie na żądanie.

Dedykowane oprogramowanie

Do wilgotnościomierza oferowane jest dedykowane oprogramowanie LB-79x. Program LB79x przeznaczony do kalibracji miernika - można utworzyć i zapisać do miernika  własną charaktersytykę materiału. Można również usuwać niepotrzebne charakatersytyki, zmieniać ich kolejność itp. Do komunikacji miernika LB-798 z komputerem służy dedykowany interfejs USB - LB-376C. Kalibrację miernika dla nowego materiału może przeprowadzić Użytkownik lub laboratorium LAB-EL po dostarczeniu próbek materiału.

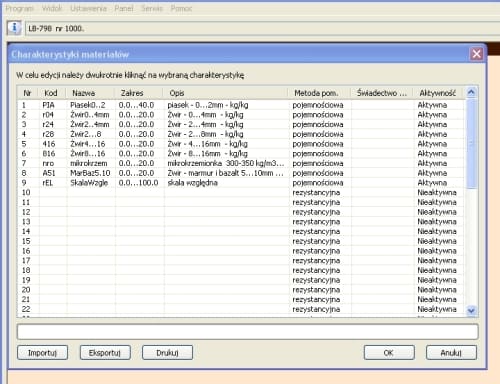

program LB79xPrzykładowe okno programu LB79x
LB-376CInterfejs USB
LB-376C do
komunikacji z
komputerem

Dane techniczne

Wilgotnościomierz wskazuje wilgotność masową, która jest zdefiniowana jako stosunek masy wody zawartej w materiale do masy absolutnie suchego materiału (w %). Jest także możliwość wyskalowania miernika tak, aby wskazywał inaczej definiowaną wilgotność.

Przykładowy spis materiałów zamieszczony w poniższej tabeli -  w kolumnie 4 podany jest zakres pomiarowy.

Nr Kod Nazwa Zakres[%] Opis Metoda  pomiarowa
1 PIA Piasek0..2 0.0...40.0 Piasek - 0...2mm - kg/kg pojemnościowa
2 r04 Żwir0..4mm 0.0...20.0 Żwir - 0...4mm - kg/kg  pojemnościowa
3 r24 Żwir2..4mm 0.0...20.0 Żwir - 2...4mm - kg/kg  pojemnościowa
4 r28 Żwir2..8 0.0...20.0 Żwir - 2...8mm - kg/kg   pojemnościowa
5 416 Żwir4...16 0.0...20.0 Żwir - 4...16mm - kg/kg   pojemnościowa
6 816 Żwir8...16 0.0...20.0 Żwir - 8...16mm - kg/kg   pojemnościowa
7 nro Mikrokrzem 0.0...20.0 Mikrokrzemionka 300-350 kg/m3 - kg/kg pojemnościowa
8 A51 MarBaz5.10 0.0...20.0 Żwir - marmur i bazalt 5...10mm - kg/kg pojemnościowa
9 C15 Wapno0..15 0.0...10.0 Kruszywo wapienne 0...15mm - kg/kg pojemnościowa
10 E14 Keramz1..4 0.0...40.0 Keramzyt - 1...4mm - kg/kg pojemnościowa
11 E48 Keramz4..8 0.0...40.0 Keramzyt - 4...8mm - kg/kg pojemnościowa
12 uCA Stłuczka 0.0...20.0 Stłuczka szklana - kg/kg pojemnościowa
13 rEL SkalaWzgle 0.0...100.0 Skala względna pojemnościowa



PARAMETRY METROLOGICZNE DLA WILGOTNOŚCI MATERIAŁU
Zakres pomiaru w zależności od rodzaju materiału (podany w tabeli ze spisem materiałów)
Rozdzielczośc pomiaru 0.1%
Niepewnośc pomiaru 3% procent wartości mierzonej
PARAMETRY METROLOGICZNE DLA KONDUKTYWNOŚCI MATERIAŁU
Zakres pomiaru 0...100mS/m
Rozdzielczośc pomiaru 0,1mS/m
Niepewnośc pomiaru 10% wartości mierzonej
PARAMETRY METROLOGICZNE DLA TEMPERATURY
Zakres pomiaru -20..70 °C
Rozdzielczośc pomiaru 0,1°C
Niepewnośc pomiaru ± 0,2 °C
ZASILANIE
Bateryjne 1 bateria 9V typu 6F22
Inne Podczas komunikacji z komputerem miernik jest  zasilany z portu komputera
Pobór prądu 5 mA - pomiar temperatury
13...18 mA - pomiar wilgotności
ZAKRES TEMPERATUR PRACY
Urządzenie Zakres
LB-798 0...+50°C
LB-376C -20...+50°C
POZOSTAŁE PARAMETRY
Wymiary LB-798 125x80x140mm
Wymiary LB-376C 56x31x24mm
Szczelność obudowy LB-798 IP67 - nie dotyczy wtyczki
Szczelność obudowy LB-376C IP30
Materiał pojemnika stal nierdzewna
Standardowa długość przewodu 1metr
Pojemność pojemnika 350ml

Wilgtonościomierz - cena

Cena wilgotnościomierza została zamieszczona w cenniku LAB-EL. W naszym sklepie prowadzimy sprzedaż wysyłkową.

W przypadku pytań dotyczących sklepu oraz realizacji zamówień należy skontaktować się z działem handlowym firmy LAB-EL.
