Wiatromierz elektroniczny BARANI DESIGN TECHNOLOGIES typ MeteoWind 2 - miernik kierunku i prędkości wiatru, anemometr

  • wiatromierz czaszowy
  • anemometr
  • prędkość i kierunek wiatru
  • niewielkie rozmiary
  • mocna konstrukcja mechaniczna
  • meteorologia
  • lotniska
  • systemy morskie
  • turbiny wiatrowe
  • cyfrowe wyjście RS-485
  • możliwość innych standardów wyjścia
Wiatromierz Barani Design MeteoWind 2

Przeznaczenie wiatromierza elektronicznego

Anemometr elektroniczny z wiatrowskazem firmy Barani Design MeteoWind 2 swoją dokładnością pomiarów wiatru wykracza poza wymagania WMO, MEASNET i przyrządów klasy 1. Bardzo niskie zużycie energii (prąd 4mA) z ochroną przed przeciążeniem zapewnia bezpieczne działanie wiatromierza w ryzykownych warunkach środowiskowych. Chronione nadwymiarowe łożyska anemometru MeteoWind 2 zapewniają doskonałą odporność na zabrudzenia i trudne warunki atmosferyczne. Rozwiązanie to zostało przetestowane pod kątem długoterminowej stabilności i niezawodności pomiarów przez wiatromierz w zanieczyszczonym i zapylonym otoczeniu.

Anemometr MeteoWind 2 wyposażony jest w standardowy interfejs RS-485 używający protokół  Modbus RTU oraz ASCII, przez co zapewnia niezawodność danych i kompatybilność z przemysłowymi systemami SCADA. Na życzenie dostępne są również standardy wyjścia: częstotliwość, napięcie 0-10 V, pętla prądowa 4-20 mA, RS232, RS422.

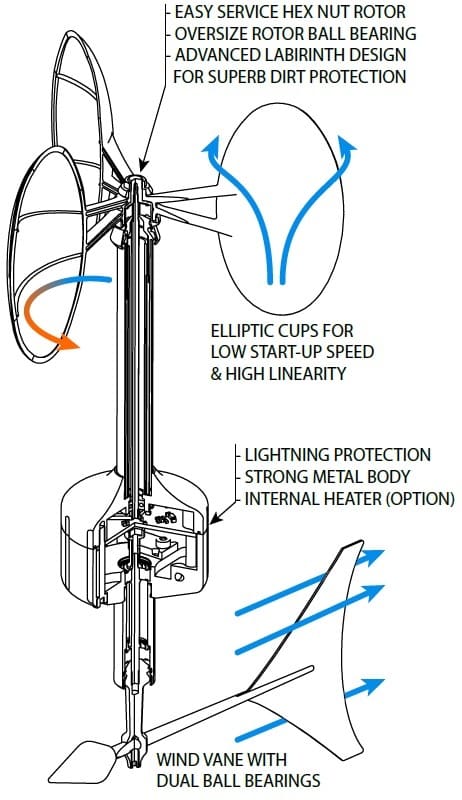

Konstrukcja wiatromierza elektronicznego Konstrukcja wiatromierza Barani Design MeteoWind 2

Połączenie elektroniki anemometru i mechaniki wiatrowskazu pozwala na uzyskanie kompaktowej konstrukcji wiatromierza MeteoWind 2. Odporność na opady i  gradobicie zapewnia całkowicie metalowy korpus z anodyzowanego aluminium. Zwiększona niezawodność jest możliwa także dzięki redukcji liczby elementów elektrycznych. Małe wymiary anemometru zwiększają dokładność pomiarową i redukują podatność na gromadzenie się śniegu, co ma duże znaczenie dla niezawodnej pracy w warunkach zimowych oraz dla skuteczniejszego odladzania przez nagrzewnicę.

Opatentowana konstrukcja eliptyczna czasz anemometru zapewnia większy obszar owiewania powietrzem niż czasze okrągłe i stożkowe. Dzięki temu aerodynamiczny moment obrotowy do przezwyciężenia tarcia łożyska jest większy, co zapewnia stałą reakcję niezależnie od temperatury. Eliptyczny przekrój czaszy to bardzo stabilny kształt aerodynamiczny, którego płaskość ogranicza gromadzenie się śniegu w zimie.

Inne korzyści dla użytkowników wynikające z konstrukcji wiatromierza MeteoWind 2 to:

  • Serwisowalność łożysk wirnika, czasz anemometrycznych i wiatrowskazu
  • Zmniejszenie liczby złączy i okablowania dla lepszej odporności na warunki atmosferyczne i promieniowanie słoneczne
  • Najwyższy poziom 3-stopniowej ochrony przed wyładowaniami atmosferycznymi, przepięciami, EMC oraz ESD
  • Krótki czas montażu i instalacji wiartomierza
  • Łatwa i szybka konserwacja
  • Prosta konfiguracja rejestratora danych

Anemometr elektroniczny firmy Barani Design MeteoWind 2 produkowany jest w wersji bez nagrzewnicy lub z wbudowanym podwójnym grzejnikiem.

Montaż czaszowego wiatromierza elektronicznego

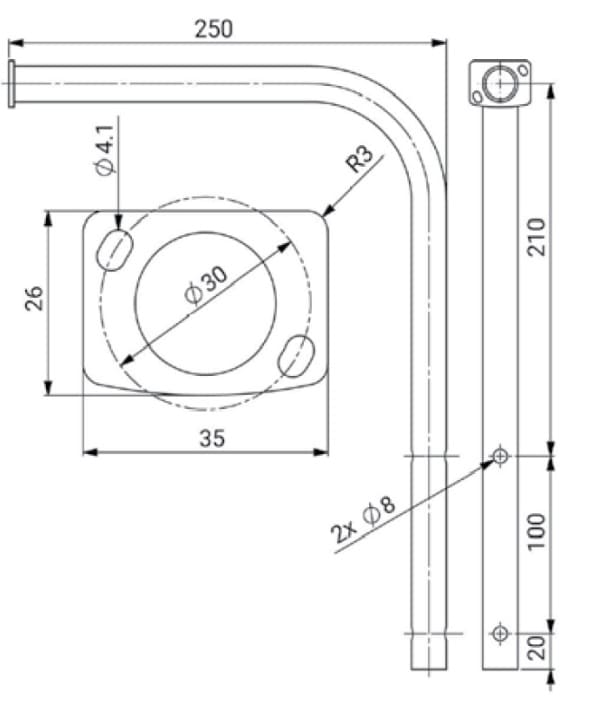

Uchwyt wiatromierza Barani Design MeteoWind 2 Wiatromierz MeteoWind 2 montowany jest do dostarczonego uchwytu (rys. obok) za pomocą dwóch wkrętów M4. Uchwyt wykonany jest z rury ze stali nierdzewnej o średnicy 20 mm (grubość ściany 1,5 mm).

Anemometr elektroniczny MeteoWind 2 może być zasilany napięciem stałym w zakresie 5...24 V. Wiatromierz jest zabezpieczony przed zbyt szybkim narostem prądu oraz przed włączeniem zasilania z odwrotną polaryzacją. Wszystkie modele są wyposażone w odporne na warunki atmosferyczne złącze bagnetowe z silikonowym pierścieniem uszczelniającym.

Wersja wiatromierza z ogrzewaczem zapewnia niezawodność w każdych warunkach pogodowych. Wbudowany 25-watowy podwójny podgrzewacz rozprowadza ciepło tam, gdzie jest to najbardziej potrzebne. Ogrzewacz może być sterowany ręcznie z rejestratora danych lub automatycznie w oparciu o temperaturę anemometru, albo na podstawie temperatury anemometru i prędkości wiatru.  Moc wyjściową grzejników można regulować za pomocą napięcia wejściowego - moc 25 W przy 24 V zasilania zapewnia  odladzanie w każdych warunkach pogodowych dla wysokiej niezawodności; moc 6 W przy 12V dla automatycznych stacji pogodowych zasilanych energia słoneczną z możliwością wyboru przez użytkownika sterowania automatycznego lub ręcznego.

Parametry techniczne wiatromierza elektronicznego MeteoWind 2

CZUJNIK PRĘDKOŚCI
Prędkość maksymalna wiatru 80 m/s (288 km/h)
Dokładność
zakres 0,3-40 m/s
+/-1% lub +/-0,2 m/s
zakres 4-16 m/s
+/-0,05 m/s (z kalibracją MEASNET)
Rozdzielczość pomiaru prędkości
0,01 m/s
Liniowość pomiaru prędkości R 2 > 0.99995 MEASNET/IEC 61400-12-1:2005
Startowa prędkość wiatru 0,3 m/s
CZUJNIK KIERUNKU
Azymut, zakres
0-360 °
Dokładność pomiaru kierunku
2 °
Rozdzielczość pomiaru kierunku
1 °
WYMIARY ZEWNĘTRZNE
Wysokość całkowita
320 mm
Średnica rotora
164 mm
Promień obrotu czasz
136 mm
Waga
0,3 kg (bez stalowego uchwytu)
WYJŚCIE SZEREGOWE
Interfejs
RS-485
Formaty
Modbus RTU
ASCII
Szybkość pomiarów
10 pomiarów na sekundę
INNE PARAMETRY
Klasa szczelności
IP55W (DIN 40050)
Zakres temperatur pracy -40...+80°C
Wilgotność
0...100%
Odporność na wyładowania i przepięcia
zgodnie z IEC EN 61000-4-5 na liniach danych i zasilania, ESD 15kV
Napięcie zasilania
5-24 V DC
Pobór prądu (ogrzewacz wyłączony)
4 mA
Pobór prądu (ogrzewacz włączony) 1,1 A dla zasilania 24 V DC
