YOUNG 91000 - Wiatromierz ultradźwiękowy ResponseONE, miernik kierunku i prędkości wiatru

Wiatromierz YOUNG 91000
  • Wiatromierz elektroniczny, anemometr
  • Pomiar prędkości i kierunku wiatru
  • Niewielkie rozmiary,brak części ruchomych
  • Cyfrowa transmisja wyników pomiarów

Przeznaczenie wiatromierza ultradźwiękowego

Anemometr ultradźwiękowy YOUNG ResponseONE™ 91000 służy do precyzyjnego pomiaru prędkości i kierunku wiatru. Wiatromierz jest idealny do ogólnych zastosowań meteorologicznych wymagających dokładnego i niezawodnego pomiaru. Konstrukcja wiatromierza o stopniu szczelności IP66 umożliwia niezawodną pracę w trudnych warunkach otoczenia. Dostępne standardowe formaty cyfrowego wyjścia szeregowego obejmują  SDI-12, NMEA i tekst ASCII. Dane wyjściowe mogą być dostarczane w sposób ciągły lub, dla oszczędności energii, tylko w razie potrzeby odczytu danych pomiarowych wiatromierza (odpytywanie). Opcje formatu wyjścia szeregowego RS-232 lub RS-485 umożliwiają bezpośrednią integrację wiatromierza z panelami odczytowymi YOUNG, morskimi systemami NMEA, rejestratorami danych LB-480 lub LB-490 (z wkładką LB-499-RS232 lub LB-499-RS485) lub innymi kompatybilnymi urządzeniami z interfejsami szeregowymi.

Konstrukcja wiatromierza ultradźwiękowego

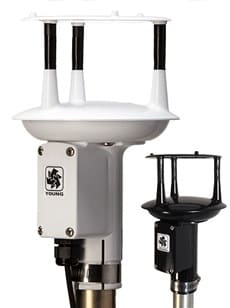

YOUNG obie wersje biała 91000 i czarna 91000B

Anemometr ultradźwiękowy YOUNG 91000 ResponseONE™ jest 2-osiowym czujnikiem wiatru, nie zawierającym żadnych części ruchomych. Wiatromierz charakteryzuje się szerokim zakresem warunków pracy, kompaktowym rozmiarem, łatwą instalacją i niskim zużyciem energii. Wiatromierz ma trwałą konstrukcję odporną na korozję. Wbudowany wewnętrzny kompas zapewnia prawidłową orientację pomiaru kierunku wiatru.

Anemometr ultradźwiękowy YOUNG ResponseONE™ 91000 jest kalibrowany i testowany w tunelu aerodynamicznym i dokładnie mierzy prędkości wiatru do 70 m/s (252 km/h). Duża częstotliwość próbkowania pomiarów wiatromierza YOUNG 91000 zapewnia szybką reakcję na zmieniające się warunki, a dane odnośnie wiatru mogą być aktualizowane nawet 10 razy na sekundę. Z każdym wiatromierzem dostarczany jest łatwy w użyciu program instalacyjny dla systemu Windows. Program umożliwia użytkownikowi dostosowanie ustawień wiatromierza, takich jak częstotliwości próbkowania i parametry komunikacji.

Anemometr ultradźwiękowy YOUNG ResponseONE™ jest wykonywany w dwóch wersjach obudowy - białej (Model 91000) oraz czarnej (Model 91000B).

Montaż wiatromierza ultradźwiękowego

Anemometr YOUNG 91000 charakteryzuje się trwałą, odporną na korozję konstrukcją i może być zainstalowny na typowej rurze stalowej 1 calowej  (o średnicy zewnętrznej około 34 mm). Połączenia okablowania są wykonane w wygodnej, odpornej na warunki atmosferyczne puszce połączeniowej. Instalacja, podłączenie oraz kalibracja jest łatwa, nie są wymagane żadne specjalne złącza i kable. Interfejs RS-232 wiatromierza YOUNG 91000

Anemometr ultradźwiękowy YOUNG ResponseONE™ do instalacji wymaga kabla 5-cio żyłowego w ekranie, np. LiYCY 5 x 0,5 mm. Przykładowy układ połączeń dla interfejsu RS-232 przedstawiono na schemacie obok. W dołączonej do wiatromierza dokumentacji znajdują się szczegółowe instrukcje odnośnie innych interfejsów.

Parametry pracy anemometru ultradźwiękowego YOUNG ResponseONE™  można łatwo przeglądać i zmieniać za pomocą programu konfiguracyjnego ResponseONE CONFIG. Wszystkie ustawienia są zapisywane w wewnętrznej pamięci nieulotnej wiatromierza.

W zestawie z wiatromierzem znajdują się opcjonalne kolce przeciwko ptakom.

Parametry techniczne wiatromierza ultradźwiękowego YOUNG 91000

CZUJNIK PRĘDKOŚCI
Prędkość maksymalna wiatru 70 m/s (252 km/h)
Dokładność anemometru zakres 0-30 m/s
+/-2% albo 0,3 m/s
zakres 30-70 m/s
+/-3%
Rozdzielczość pomiaru prędkości
0,01 m/s
CZUJNIK KIERUNKU
Azymut, zakres
0-360°
Dokładność pomiaru kierunku
+/-2°
Rozdzielczość pomiaru kierunku
0,1°
KOMPAS ELEKTRONICZNY
Azymut, zakres 0-360°
Dokładność kompasu
+/-2°
Rozdzielczość kompasu
0,1°
WYMIARY ZEWNĘTRZNE
Wysokość 225 mm
Szerokość 135 mm
Średnica zewnętrzna masztu 34 mm
Waga 0,36 kg
Waga z opakowaniem
1,27 kg
WYJŚCIE SZEREGOWE
Interfejsy
RS-232
RS-485/422
SDI-12
Formaty
NMEA
SDI-12
ASCII
Szybkość transmisji
1200, 4800, 9600, 19200, 38400 bodów
INNE PARAMETRY
Klasa szczelności  IP66
Klasa zgodności EMC
IEC 61326-1, FCC Class A
Zakres temperatur pracy -40...+60°C
Napięcie zasilania
10-30 V DC
Pobór prądu
7 mA (typowo), 80 mA (maksymalnie)
