LB-748 - Wiatromierz, ekonomiczny miernik kierunku lub prędkości wiatru

• Małe opory mechaniczne
• Duża czułość
• Odporność na wodę i korozję
• Różne opcje sygnału wyjściowego
• Wersja ekonomiczna

Przeznaczenie wiatromierzy LB-748

Wiatromierz LB-748 jest oferowany w postaci dwu osobnych podzespołów:

• LB-748K - przetwornik z chorągiewką do pomiaru kierunku wiatru,

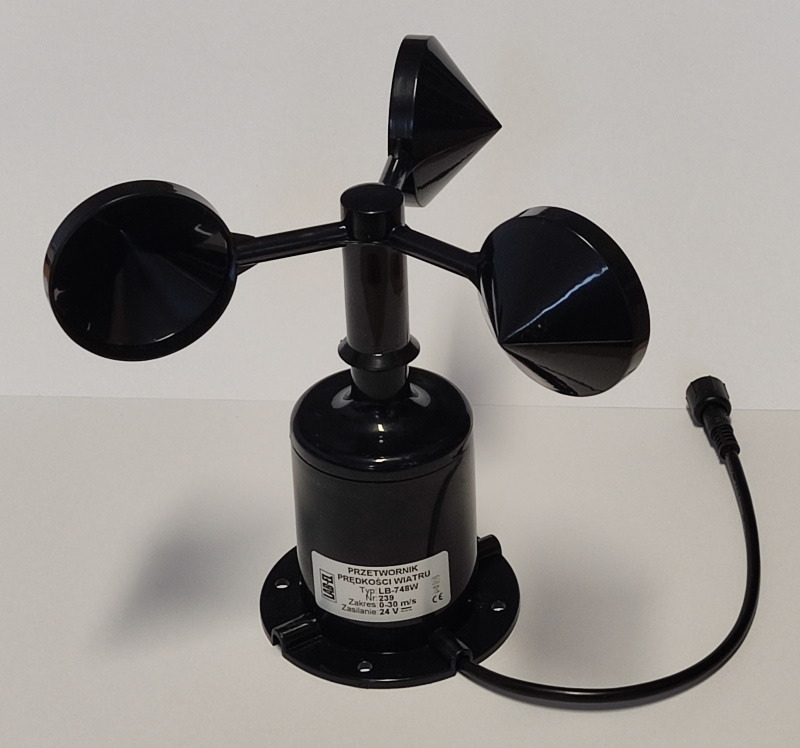

• LB-748W -przetwornik z czaszami do pomiaru prędkości wiatru.

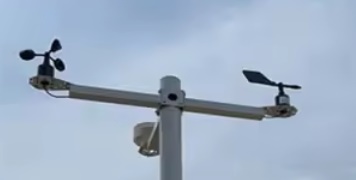

Obie wersje wiatromierza: LB-748K i LB-788W są oferowane osobno i każda z nich jest niezależnym samodzielnym przyrządem pomiarowym. Charakteryzują się niewielkimi rozmiarami, małą wagą i korzystna ceną. Wiatromierze LB-748 mogą być stosowane w szklarniach, ochronie środowiska, stacjach pogodowych, statkach, dokach i innych.

Konstrukcja wiatromierzy LB-748

Przetworniki kierunku LB-748K i prędkości wiatru LB-748W to małe, przenośne, łatwe do montażu czujniki, które wykorzystują klasyczną koncepcję chorągiewki i trzech misek, co pozwala skutecznie uzyskać informacje o kierunku i prędkości wiatru.

Obudowa wiatromierzy jest wykonana z kompozytowego poliwęglanu, o dobrej odporności na warunki atmosferyczne i promieniowanie UV, zapewniającego brak zjawiska korozji podczas długotrwałego użytkowania. Czujniki wykorzystują wewnętrzny systemem łożysk ciernych.

Przetworniki posiadają wbudowane układy elektroniczne przetwarzające ruch elementów mechanicznych na wynik pomiaru w postaci sygnału elektrycznego. W zależności od indywidualnej wersji wykonania, dostępne są następujące opcje sygnału wyjściowego:

• analogowy napięciowy 0..10 V,
• analogowy napięciowy 0..5 V,
• analogowy prądowy 4..20 mA,
• cyfrowy RS-485 w standardzie Modbus-RTU.

Przetwornik kierunku wiatru LB-748K pracuje w zakresie 0..360° rozróżniając 8 podstawowych kierunków wiatru. Ponieważ chorągiewka czujnika kierunku w sposób naturalny silnie oscyluje w wyniku turbulencji wiatru, wynik pomiaru kierunku należy uśrednić. Przykładowo, taka funkcja, wraz z możliwością skalowania wyniku pomiaru, jest dostępna w rejestratorze LB-480 i LB-490.

Przetwornik prędkości wiatru LB-748W mierzy prędkość wiatru w zakresie 0..30 m/s. Jest dostępna opcja zakresu pomiaru prędkości wiatru 0..60 m/s, przy czym długotrwałe użytkowanie miernika powyżej 40 m/s obniża jego trwałość i nie jest zalecane.

Przetworniki wymagają zewnętrznego zasilania napięciem stałym w zakresie od 10V do 30V, przy czym w przypadku opcji z wyjściem 0..10 V wymagane jest napięcie zasilające 24V.

Montaż wiatromierzy LB-748

Wiatromierze są montowane do płaskiej powierzchni za pomocą śrub M4 przez cztery otwory w ich podstawie rozmieszczone równomiernie na okręgu o średnicy 67 mm tak, jak to okazano na rysunku obok.

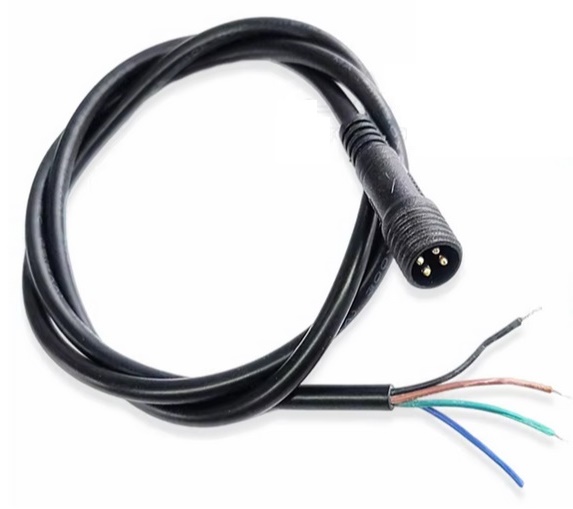

Kabel wychodzący z wiatromierzy o długości 20 cm zakończony jest hermetycznym złączem, do którego w komplecie z wiatromierzami jest dostarczane kompatybilne złacze z dodatkowym kablem o długości 70 cm, który należy przedłużyć stosownie do miejsca instalacji. Takie rozwiązanie ułatwia wymianę uszkodzonego wiatromierza w terenie. Kod kolorów dodatkowego kabla podano poniżej w tabelce.

Do przedłużenia połączenia wiatromierza zalecane jest zastosowanie kabla ekranowanego z prawidłowo uziemionym ekranem i uzupełnienie instalacji o ochronnik zabezpieczający urządzenie rejestrujące wyniki pomiarów przed wyładowaniami atmosferycznymi, np. przez wykorzystanie ochronnika LB-341.

W celu zabezpieczenia elektroniki wiatromierzy przed wyładowaniami atmosferycznymi należy uzupełnić zestaw o instalację odgromową w bezpośrednim sąsiedztwie miernika, zgodnie z ogólnie przyjętymi zasadami jej konstruowania.

Kod kolorów dodatkowego kabla
Funkcja	Kolor	Opis
Zasilanie	Brązowy	Dodatnie napięcie zasilania
	Czarny	Zasilanie 0 V (masa)
Wyjście	Niebieski	Wyjście +
	Żółty (zielony)	Wyjście -  (masa dla wyjścia 0..10 V)

Rejestracja sygnałów analogowych 0..10V z wiatromierzy

Wyniki pomiarów wysyłane przez wiatromierze wykonane z opcją sygnału wyjściowego 0..10 V mogą być bezpośrednio zapisywane przez rejestrator LB-480 lub LB-490, ponieważ w tych koncentratorach są dostępne wejścia analogowe 0..10 V.

Dane techniczne

LB-748K - Przetwornik kierunku wiatru
Napięcie zasilania	10..30 V albo 24 V dla wyjścia 0..10 V
Zakres kierunku	360° (bez końca)
Ilość rozróżnianych kierunków	8
Pobór mocy zasilania	< 1 W
Zakres temperatur pracy	-20°C .. +60°C
Rezystancja wyjścia 0..10 V	< 250 Ω
Rezystancja wyjścia 4..20 mA	< 600 Ω
Wymiary: wysokość x średnica	190 x 294 mm
LB-748W - Przetwornik prędkości wiatru
Napięcie zasilania	10..30 V albo 24 V dla wyjścia 0..10 V
Zakres mierzonej prędkości	0..30 m/s (108 km/h)  albo 0..60 m/s (216 km/h)
Rozdzielczość pomiaru prędkości	0,1 m/s
Prędkość minimalna wiatru	0,2 m/s
Pobór mocy zasilania	< 1 W
Zakres temperatur pracy	20°C .. +60°C
Obciążalność wyjścia 0..10 V	< 250 Ω
Rezystancja wyjścia 4..20 mA	< 600 Ω
Wymiary: wysokość x średnica	160 x 182 mm
