Osłony czujników termohigrometrów

Termohigrometr LB-701
  • Różne rodzaje do różnych zastosowań

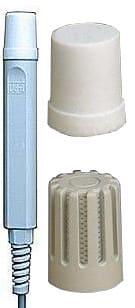

Termohigrometry LB-701, LB-710 i LB-712 mogą posiadać różne osłony czujników (filtry zanieczyszczeń) o właściwościach i zastosowaniach przedstawionych w poniższej tabeli.


OSŁONY CZUJNIKÓW - FILTRY ZANIECZYSZCZEŃ
Typ Zastosowanie Konstrukcja Otwory Stała czasu Klasa ochrony
obudowy
Widok
F1 Do stosowania w bardzo czystej atmosferze w pomieszczeniach, laboratoriach,
bardzo krótki czas odpowiedzi
Koszyczek z ABS, zapewnia podstawowe zabezpieczenie mechaniczne czujników bez zabezpieczenia przed zanieczyszczeniami, nie zabezpiecza przed kurzem  2.5 mm  5 s  IP30 Osłona termohigrometru F1
F2 Do stosowania w czystej atmosferze w pomieszczeniach,
do pomiarów wilgotności przy szybko zmieniających się warunkach,
krótki czas odpowiedzi
Koszyczek z ABS z wewnętrznym filtrem siatkowym wykonanym ze stali nierdzewnej lub mosiądzu,
zabezpiecza czujniki przed większymi drobinami zanieczyszczeń,
nie zabezpiecza przed kurzem
 0.4 mm  7 s  IP40 Osłona termohigrometru F2
F3 Do stosowania w atmosferze ze średnim poziomem zanieczyszczeń w pomieszczeniach magazynowych i produkcyjnych,
w zastosowaniach HVAC,
średni czas odpowiedzi
Koszyczek z ABS z wewnętrznym filtrem siatkowym wykonanym ze stali nierdzewnej lub mosiądzu (zabezpieczenie mechaniczne) i filtrem z wodoodpornej włókniny polipropylenowej, wodoodpornej i paroprzepuszczalnej (zabezpieczenie przed kurzem)  20 um  15 s  IP50 Osłona termohigrometru F3
 F4 Do stosowania w bardzo zanieczyszczonej atmosferze w pomieszczeniach i na otwatrej przestrzeni,
długi czas odpowiedzi
Kubek wykonany ze spieku teflonowego (porowaty),
nie przepuszcza wody
 40 um  20 s  IP54 Osłona termohigrometru F4
 F5 Do stosowania w trudnych warunkach, przy dużych narażeniach mechanicznych,
możliwe do stosowania tylko w termohigrometrach serii LB-710 i LB-712,
bardzo długi czas odpowiedzi,
nie są zalecane do stosowania przy precyzyjnych pomiarach w warunkach szybkich zmian wilgotności lub temperatury (ze względu na dużą masę cieplną filtru)
Kubek wykonany ze spieku mosiężnego (porowaty)  60 um  30 s  IP54 Osłona termohigrometru F5

Stała czasu podaje przybliżony czas, po którym wskazanie termohigrometru zmieni się o 70% wartości skoku wilgotności lub temperatury, jeżeli prędkość przepływu powietrza otaczającego termohigrometr wyniesie 1 m/s.
