LB-713 - Ciśnieniomierz różnicowy

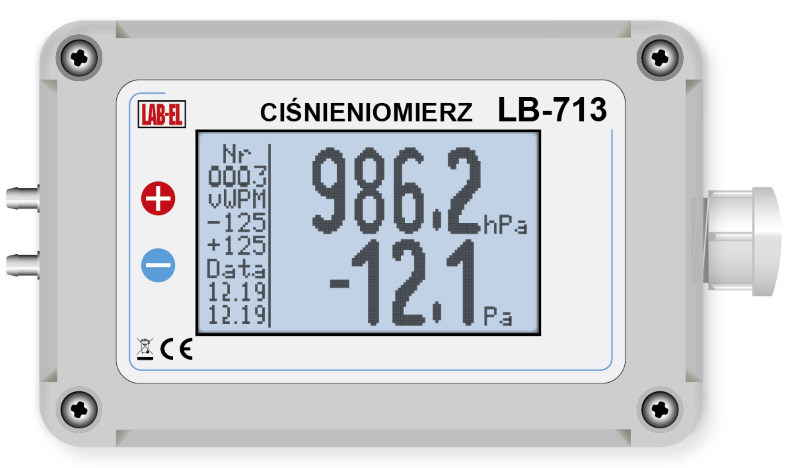

Ciśnieniomierz różnicowy LB-713
  • Ciśnieniomierz róznicowy z barometrem
  • Dwuprzewodowe połączenie - transmisja pomiarów ciśnienia na duże odległości
  • Wersje o różnych zakresach pomiaru ciśnienia
  • Opcjonalny podświetlany wyświetlacz graficzny
  • Sygnalizacja optyczna i akustyczna przekroczenia progów alarmowych dla wersji z wyświetlaczem
  • Oprogramowanie do PC
  • Świadectwo wzorcowania (opcja)

Opis ciśnieniomierza

Elektroniczny ciśnieniomierz LB-713 do pomiaru różnicy ciśnień występującej między wysuniętymi na zewnątrz obudowy króćcami pomiarowymi. Jest to ciśnieniomierz elektroniczny, stacjonarny, o niewielkich rozmiarach, zasilany z zewnętrznego źródła. Dodatkowo ciśnieniomierz LB-713 mierzy ciśnienie barometryczne.

Podłączenie ciśnieniomierza LB-713 do kryzy pomiarowejPodłączenie ciśnieniomierza LB-713 do kryzy pomiarowej

Wyposażony jest w interfejs S300 – jest to standard cyfrowej pętli prądowej stosowany przez firmę LAB-EL do transmisji pomiarów na duże odległości. Opcjonalnie może być wyposażony w podświetlany wyświetlacz graficzny. Zastosowane w ciśnieniomierzu czujniki ciśnienia różnicowego wykorzystują termiczną metodę przepływu masy co zapewnia bardzo mały dryft zera ciśnienia różnicowego. W wersji z wyświetlaczem ciśnieniomierz sygnalizuje przekroczenie progów alarmowych dla ciśnienia różnicowego oraz dla barometru. Alarmy sygnalizowane są na wyświetlaczu oraz akustycznie przy pomocy wbudowanego brzęczyka. Ciśnieniomierz ma wbudowany przycisk zerowania ciśnienia różnicowego.

Przyrząd wykorzystuje do pomiaru dane z półprzewodnikowych czujników ciśnienia różnicowego oraz barometrycznego. Na podstawie znajomości danych kalibracyjnych zapamiętanych podczas wzorcowania (wzorcowaniu podlega każdy elektroniczny ciśnieniomierz indywidualnie) w nieulotnej pamięci przyrządu, mikroprocesor wbudowany w przyrząd oblicza aktualny wynik pomiaru ciśnienia. Wynik jest wysyłany z przyrządu w postaci cyfrowej (pętla prądowa S300) do nadrzędnego systemu zbierania danych: np. koncentratora LB-480, LB-489, LB-476 oraz (za pomocą konwertera LB-371) do interfejsu RS232C lub (za pomocą  konwertera LB-375) do interfejsu USB dowolnego komputera, tworząc system monitorowania. Parametry interfejsu umożliwiają przesyłanie danych oraz zasilanie przyrządu dwuprzewodową linią o dowolnej polaryzacji. Długość linii przesyłowej ograniczona jest jedynie rezystancją użytego przewodu (rezystancja obydwu żył przewodu nie może przekraczać 100 omów).

Wersje ciśnieniomierza

Elektroniczny ciśnieniomierz LB-713 ma duże zastosowanie w laboratoriach badawczych oraz w przemyśle. Produkowany jest w kilku wersjach różniących się zakresem pomiaru ciśnienia:

  •  Bez wyświetlacza:
    • LB-713PM-50/50 – zakres ciśnienia różnicowego -50…50Pa
    • LB-713PM-125/125 – zakres ciśnienia różnicowego -125…125Pa
    • LB-713PM-0/250  – zakres ciśnienia różnicowego 0…250Pa
    • LB-713PM-500/500 – zakres ciśnienia różnicowego -500…500Pa
  • Z wyświetlaczem:

    • LB-713WPM-50/50 – zakres ciśnienia różnicowego -50…50Pa
    • LB-713WPM-125/125 – zakres ciśnienia różnicowego -125…125Pa
    • LB-713WPM-0/250  – zakres ciśnienia różnicowego 0…250Pa
    • LB-713WPM-500/500 – zakres ciśnienia różnicowego -500…500Pa

Oprogramowanie

Odczyt ciśnienia z ciśnieniomierza LB-713 możliwy jest  przy użyciu komputera poprzez zastosowanie konwertera S300/USB - LB-375 i programu LBX.

Program LBX umożliwia:

  • prezentacje bieżących odczytów z ciśnieniomierza,
  • monitorowanie alarmów i ich sygnalizację,
  • prezentacje archiwizowanych danych - wykresy, raporty, histogramy,
  • zarządzanie archiwum danych,
  • zapewnienie dostępu dla zdalnych klientów.
Przykładowe okno programu LBX z podłączonym ciśnieniomierzem LB-713Przykładowe okno programu LBX
z podłączonym ciśnieniomierzem LB-713
Interfejs USB LB-375 | LAB-EL Elektronika LaboratoryjnaInterfejs USB LB-375


Świadectwo wzorcowania

Do każdego ciśnieniomierza LB-713 może być dołączone  świadectwo wzorcowania z Laboratorium Wzorcującego LAB-EL

Parametry metrologiczne ciśnieniomierza

Pomiar ciśnienia barometrycznego
Wersja ciśnieniomierza Zakres pomiarowy
Rozdzielczość Niepewność
Dla wszystkich wersji ciśnieniomierza 500...1100hPa 0,1hPa 1hPa
Pomiar ciśnienia różnicowego
Wersja ciśnieniomierza
Zakres pomiarowy
Rozdzielczość
Niepewność
LB-713WPM-50/50
LB-713PM-50/50
-50….50Pa 0,1Pa 1Pa
LB-713WPM-125/125
LB-713PM-125/125
-125….125Pa 0,1Pa 1,5Pa
LB-713WPM-0/250
LB-713PM-0/250
0….250Pa 0,1Pa 2,5Pa
LB-713WPM-500/500
LB-713PM-500/500
-500….500Pa 0,1Pa 3Pa

Parametry techniczne ciśnieniomierza

Zasilanie
Napięcie S300 12...24V
Obciążenie prądowe linii S300  średnio 20mA, maksymalnie 26mA

Zakres tempeatur pracy -40...70°C
Szczelność obudowy IP30
Materiał obudowy Tworzywo ABS
Metoda pomiaru ciśnienia barometrycznego Czujnik półprzewodnikowy MEMS
Metoda pomiariu ciśnienia różnicowego Czujnik półprzewodnikowy  MEMS wykorzystujący termiczną metodę pomiaru przepływu masy

Wymiary zewnętrzne
LB-713 (bez króćców i przepustu na kabel) 98 x 64 x 34 mm
Króćce Na wężyk o średnicy wewnętrznej 5mm

Zalecane ciągłe warunki pracy *)
Zakres temperatur 10...30 °C
Zakres wilgotności 20...80 %
*) Wykraczanie poza zalecane ciągłe warunki pracy (np. przy instalowaniu urządzenia w otwartej przestrzeni) wymaga zastosowania dodatkowych środków zabezpieczających część elektroniczną urządzenia przed wykraplaniem wody wewnątrz urządzenia.

WYPOSAŻENIE

  • Ciśnieniomierz LB-713
  • Instrukcja obsługi
  • Filtr powietrza
  • Konwerter LB-375 - na zamówienie
  • Program LBX - na zamówienie
  • Świadectwo wzorcowania - na zamówienie
