Precyzyjny termometr LB-560C, termometr z czujnikiem zewnętrznym


  • funkcje: jednokanałowy termometr, rejestrator
  • pomiary: temperatura (PT1000)
  • termometr przenośny, wymienne sondy przewodowe LB-561
  • dwuwierszowy podświetlany wyświetlacz
  • częste odświeżanie wyniku
  • automatyczne wyłączanie
  • wyświetlanie wartości MIN, MAX, Tśr
  • alarmowanie: dźwiękowe i na wyświetlaczu
  • funkcja zatrzymania wyniku pomiaru (HOLD)
  • oszczędne zasilanie bateryjne (z możliwością ładowania baterii)
  • wbudowana pamięć pomiarów
  • precyzyjny pomiar temperatury
  • interfejs USB (LB-376A)
  • oprogramowanie do PC
Precyzyjny termometr z zewnętrzną sondą LB-560C
Termometr LB-560C został wyposażony w nowe złącze oraz wzbogacony o pomiar temperatury w rozdzielczości 0.01° (wysoka rozdzielczość temperatury), jego nowa nazwa to LB-560D. Termometr pod nazwą LB-560C nie występuje już w ofercie.

Opis

Zewnętrzna sonda temperatury LB-561-TL-2
Sonda
LB-561
w wersji
TL-2

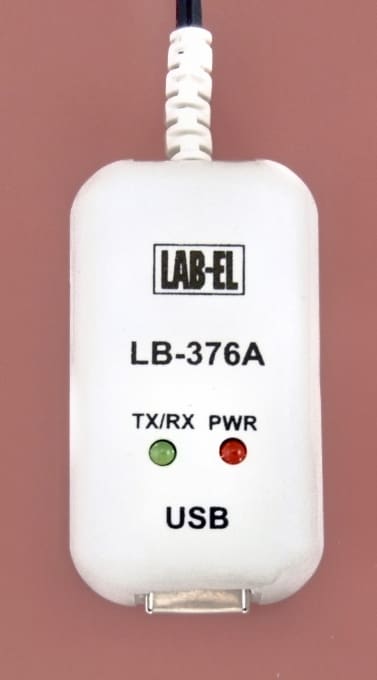

Interfejs USB LB-376A dla termometru
Interfejs USB
LB-376A do
komunikacji
z komputerem
lub ładowania
baterii

Ten precyzyjny termometr z czujnikiem zewnętrznym służy do pomiaru temperatury różnych mediów. Wyposażony jest w  gniazdo, do którego można podłączać jednokanałowe wymienne sondy przewodowe (czujniki zewnętrzne LB-561). We wtyczce każdej sondy zamieszczona jest pamięć zawierająca współczynniki kalibracyjne danego czujnika, numer seryjny sondy, dzięki czemu można podłączać różne sondy bez utraty dokładności pomiaru. Czujniki sond wykonane są w różnych wersjach - różniących się wykonaniem osłony czujnika oraz zakresem pomiarowym.

LB-560C to precyzyjny termometr przenośny z zasilaniem bateryjnym (z możliwością ładowania przy pomocy ładowarki oraz przez port USB komputera). Wynik pomiaru temperatury odświeżany jest kilka razy na sekundę. Termometr może pełnić funkcję precyzyjnego rejestratora temperatury - ma wbudowaną obszerną pamięć pomiarów.  Wyposażony jest w funkcję alarmowania - przekroczenie zadanego progu temperatury (dolnego lub górnego) sygnalizowane jest dźwiękowo oraz na wyświetlaczu. W każdej chwili wynik temperatury można zatrzymać na wyświetlaczu (funkcja HOLD). Miernik posiada funkcję autowyłączania - czas autowyłączania może być ustawiony w zakresie 1...30 minut.

Termometr wyposażony jest w pięcio-przyciskową klawiaturę, przy pomocy której można m.in. zmieniać  parametry rejestracyjne (np. interwał rejestracji), ustawiać alarmy. Naciśnięcie przycisku klawiatury sygnalizowane jest dźwiękowo. Wyniki prezentowane są na podświetlanym wyświetlaczu ciekłokrystalicznym. Prezentowane są następujące pomiary:

  • aktualna temperatura,
  • temperatura maksymalna (MAX),
  • temperatura minimalna (MIN),
  • temperatura  średnia (Tśr),
  • czas (godziny, minuty).

Jednocześnie wyświetlana jest aktualna temperatura na dolnym wierszu oraz wybrany pomiar (MAX, MIN, Tśr, Czas) na górnym wierszu wyświetlacza.

Miernik charakteryzuje się  nowoczesną konstrukcją opartą na wydajnym i oszczędnym energetycznie sterowniku mikroprocesorowym. Na podstawie znajomości nieliniowych  charakterystyk zewnętrznego czujnika temperatury (rezystor termometryczny Pt1000) oraz cyfrowych danych kalibracyjnych zapamiętanych podczas wzorcowania w pamięci termometru, mikroprocesor wbudowany w przyrząd oblicza precyzyjne wyniki pomiaru temperatury. Zaletą przyrządu jest brak mechanicznych elementów kalibracyjnych (np. potencjometrów). Wzorcowanie termometru polega na przesłaniu przez interfejs cyfrowy do nieulotnej pamięci przyrządu danych kalibracyjnych uzyskanych we wzorcowych temperaturach. Gwarantuje to wygodę i wysoką dokładność wzorcowania oraz stabilność parametrów metrologicznych precyzyjnego termometru z zewnętrznym czujnikiem w czasie.

Dedykowane oprogramowanie

Do termometru oferowane jest dodatkowo zaawansowane oprogramowanie do PC z systemem Windows - program Logger, umożliwiające:

  • prezentację bieżących odczytów z termometrów,
  • sterowanie termometrami - dostęp do nastaw i wszelkich funkcji,
  • monitorowanie alarmów i ich sygnalizacja,
  • prezentacja archiwizowanych danych - wykresy, raporty, histogramy,
  • zarządzanie archiwum danych.

Do komunikacji z komputerem służy dedykowany interfejs USB LB-376A. Umożliwia on również ładowanie baterii.

Sposób rejestracji pomiarów we wbudowanej pamięci termometru jest ustalany przez użytkownika przy pomocy programu Logger lub przy użyciu klawiatury. Konfiguracja rejestracji polega na:

  • uaktywnieniu rejestracji oraz określeniu interwału rejestracji,
  • wybraniu jednego z wymienionych trybów zapisu:
    • zapis z kontynuacją (najstarsze dane są kasowane i w ich miejsce zapisywane nowe),
    • albo zapis z blokowaniem (rejestracja jest blokowana po wypełnieniu pamięci),
  • możliwe jest wybranie dźwiękowej sygnalizacji rejestracji pomiaru,
  • możliwy jest pomiar ręczny (z klawiatury),
  • możliwe jest przyporządkowanie każdej sesji pomiarowej numeru (do grupowania pomiarów) - dostępnych jest 8 grup pomiarów.

Każdy termometr, stosownie do zamówienia, może posiadać indywidualne świadectwo wzorcowaniaLaboratorium Wzorcującego LAB-EL.

Dane techniczne

POMIAR TEMPERATURY
Zakres pomiaru maksymalnie -200...550 °C (w zależności od czujnika)
Niepewność pomiaru (-40..85 °C) - precyzyjny termometr ±0,1 °C ± 1 ostatnia cyfra
Niepewność pomiaru (-150..240 °C) ±0,3 °C ± 1 ostatnia cyfra
Niepewność pomiaru (-200..550 °C) ±1,0 °C ± 1 ostatnia cyfra
Rozdzielczość pomiaru 0,1 °C
PARAMETRY REJESTRACYJNE
pojemność pamięci 31488 rekordów
rozdzielczość rejestracji 0,1 °C
zakres rejestracji -200...550 °C
skok interwału rejestracji 1 sekunda
zakres interwału rejestracji 1 sek ... 99 minut 59 sek
ZASILANIE
bateryjne akumulator NiMH 3.6 V / 800 mA
sieciowe ładowarka sieciowa
czas pracy z baterii (po naładowaniu) podświetlenie włączone - 20 godzin
podświetlenie wyłączone - 530 godzin
rejestracja (co 2 min) - 1 rok
ZAKRES TEMPERATUR PRACY
miernik LB-560C -20...+50 °C
sonda  w zależności od wersji czujnika
ZALECANE CIĄGŁE WARUNKI PRACY *)
Zakres temperatur 10...30 °C
Zakres wilgotności 20...80 %
Stopień agresywności korozyjnej środowiska w/g PN-71/H-04651 B
SZCZELNOŚĆ OBUDOWY
LB-560A IP30
LB-376A IP30

*) - Wykraczanie poza zalecane ciągłe warunki pracy (np. przy instalowaniu urządzenia w otwartej przestrzeni) wymaga zastosowania dodatkowych środków zabezpieczających część elektroniczną urządzenia przed wykraplaniem wody wewnątrz urządzenia.

WYMIARY ZEWNĘTRZNE

LB-560C: 185 x 46 x 27 mm
Sonda: standardowo TL-2 (średnica 6 mm, długość 100 mm, przewód - 1 metr)
LB-376A: 56 x 31 x 24 mm

WYPOSAŻENIE

  • instrukcja obsługi,
  • ładowarka,
  • sonda LB-561 (standardowo TL-2),

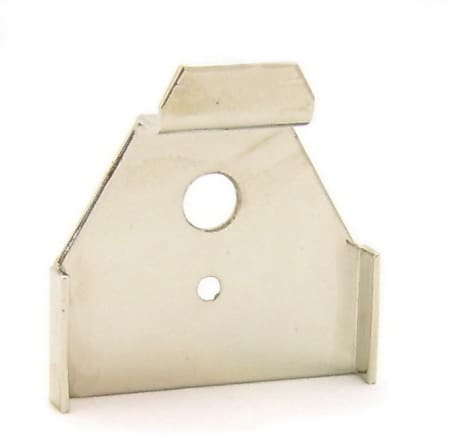

  • uchwyt LB-569 - na zamówienie,
  • LB-376A + przewód USB - na zamówienie,
  • program Logger - na zamówienie.
