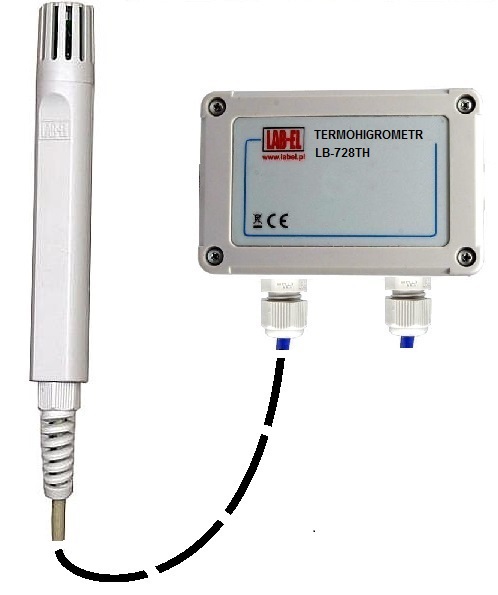

Precyzyjny termometr i higrometr LB-728 z interfejsem RS-485 Modbus RTU

Precyzyjny termometr i higrometr  LB-728TH z interfejsem RS-485
  • Czujnik rezystancyjny (PRT) Pt1000
  • Wysoka rozdzielczość (0,001°C, 0,001Ω)
  • Niepewność pomiaru do ±0,02°C
  • Wewnętrzna autokalibracja

Właściwości precyzyjnego termometru i higrometru

Precyzyjny termometr i higrometr LB-728 umożliwia pomiar temperatur przy rozdzielczości pomiaru 0,01°C lub 0,001°C. Praktyczny zakres pomiaru będzie dodatkowo ograniczony przez zakres temperatur pracy zastosowanego zewnętrznego czujnika temperatury. Opcjonalnie możliwy jest dodatkowo pomiar wilgotności względnej powietrza.

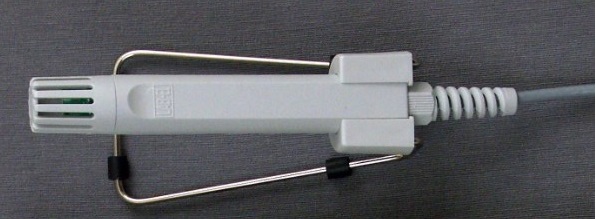

Zewnętrzna sonda z podstawką do termometru LB-728T / termohigrometru LB-728THRys. 2. Sonda termohigrometru LB-728TH
(w obudowie TL-1)

Precyzyjny termometr i higrometr LB-728 składa się z dwu części: panelu i zewnętrznej sondy pomiarowej i może być wykonany w kilku wersjach:

  • LB-728TX - tylko do pomiaru temperatury z zewnętrznym przemysłowym platynowym czujnikiem rezystancyjnym PRT w zakresie -200...+850°C (czujnik w/g uzgodnień, czujnik stanowi osobną ofertę),
  • LB-728T - tylko do pomiaru temperatury powietrza zewnętrznym platynowym czujnikiem rezystancyjnym w zakresie -40...+85°C, czujnik TL-2 w osłonie ze stali nierdzewnej (rys. 3), na zamówienie inne wykonania czujnika.
  • LB-728TH - do pomiaru temperatury zewnętrznym platynowym czujnikiem rezystancyjnym w zakresie -40...+85°C i wilgotności względnej powietrza w zakresie 0...100% RH, oba czujniki są zabudowane w osłonie rurkowej z ABS typu TL-1 (rys. 2).

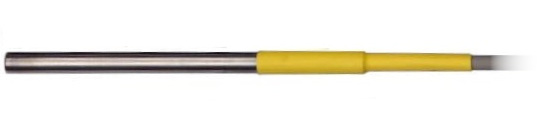

Precyzyjny termometr LB-728T z interfejsem RS-485Rys. 3. Precyzyjny termometr LB-728T
z zewnętrznym czujnikiem temperatury TL-2.

Precyzyjny termometr i higrometr LB-728 wykorzystuje jako czujnik zewnętrzny termorezystor platynowy umieszczony w osłonie odpowiedniej do zakresu temperatur pracy i zastosowania (do uzgodnienia możliwe są różne opcje wykonania osłony czujnika). Przyrząd automatycznie przelicza wynik pomiaru rezystancji na temperaturę wykorzystując współczynniki równania Callendar-van Dusen'a zgodnie z normą PN-EN 60751: Czujniki platynowe przemysłowych termometrów rezystancyjnych i platynowe czujniki temperatury.

Wybór nominalnej wartości oporności stosowanego termorezystora platynowego Pt100, Pt500 lub Pt1000 jest możliwy tylko na etapie produkcji przyrządu. Ze względu na lepszą stabilność długoterminową zalecane jest stosowanie czujnika z termorezystorem drutowym Pt100 odpowiedniej jakości. Czujnik powinien być dołączony przewodem czterożyłowym w ekranie (z przewodem ekranującym dołączonym do metalowej obudowy czujnika) i podłączonym do zacisków w obudowie panelu.

Układ elektroniczny panelu, współpracujący z platynowym czujnikiem rezystancyjnym PRT, jest galwanicznie oddzielony od interfejsu RS-485 MODBUS/RTU, przez który z przyrządu są pobierane bieżące wyniki pomiaru temperatury i wilgotności. Interfejs przyrządu pozwala na komunikację typu SLAVE, np. z wykorzystaniem programu SCADA LBX i koncentratora LB-480 z interfejsem LB-499-RS.

Opcjonalnym wyposażeniem precyzyjnego termometru i higrometru LB-728T i LB-728TH jest podstawka (uchwyt) do zewnętrznego czujnika, umożliwiająca postawienie go na stole lub powieszenie na ścianie (rys. 2).

Kalibracja precyzyjnego termometru i higrometru

Kalibracja precyzyjny termometru i higrometru LB-728 polega na wyadiustowaniu jego układu pomiarowego znanym precyzyjnym rezystorem wzorcowym (np. 100,000 Ω) oraz na wpisaniu współczynników kalibracji czujnika podanych przez producenta lub zmierzonych w laboratorium wzorcującym.

Drugi etap kalibracji może polegać na adiustacji samego czujnika pomiarowego Pt1000. Przyrząd umożliwia wpisanie tablicy poprawek, które będą uwzględniane przy przeliczaniu wyniku temperatury, w efekcie czego podawana będzie temperatura z uwzględnioną korektą.

Zastosowania praktyczne precyzyjnego termometru i higrometru

Zastosowania moduł precyzyjnego jednokanałowego termometru i higrometru LB-728 obejmują:

  • precyzyjna kontrola warunków mikroklimatycznych w laboratoriach metrologicznych,
  • laboratoryjne pomiary temperatury,
  • wzorcowanie termometrów,
  • kontrola działania termostatów,
  • układy automatyki i zdalnych pomiarów w przemyśle.

Dane techniczne precyzyjnego termometru i higrometru

Rozdzielczość pomiaru temperatury 0,001°C (uśrednianie 10 sek)
Zakres mierzonych temperatur -200°C…+850°C, dodatkowo ograniczony zakresem temperatur pracy zewnętrznego czujnika
Zakres mierzonych rezystancji PRT
0,000Ω…10000,000Ω (w wersji dla Pt1000)
Prąd pomiarowy PRT 0,1 mA ±3 % dla czujników Pt1000
Niepewność pomiaru temperatury ≤0,02°C w zakresie 0°C…100°C (uśrednianie 10 sec)
±0,0004*(T-50°C) poza zakresem 0°C…100°C (uśrednianie 10 sec) ograniczona dodatkowo klasą zastosowanego zewnętrznego czujnika temperatury
Zakres pomiaru wilgotności względnej powietrza
0…100 %RH
Niepewność pomiaru wilgotności
+/- 2 %RH w zakresie 20…80 %RH dla 25°C
Interfejs komunikacyjny
RS-485, MODBUS/RTU, standard 19200/8E1, 9600,8N1
Zasilanie
12V, 50 mA (RX) / 200 mA (TX)
Zakres temperatur pracy *) miernika: 10°C…40°C, bez kondensacji
sondy do LB-728T/LB-728TH: -40°C…+85°C, bez kondensacji
Wymiary zewnętrzne
miernik: 100 x 85 x 35 mm
sonda do LB-728T/LB-728TH: średnica 23 mm, długość 192 mm, połączona na stałe kablem o długości 0,5 m z panelem

*) - patrz również: uwagi w Instrukcji użytkowania.

Zastrzeżenie

Higrometry produkowane przez LAB-EL działają w oparciu o opisane w osobnym artykule cienkowarstwowe czujnik wilgotności, które są przeznaczone do pomiarów wilgotności względnej powietrza atmosferycznego. Jeżeli higrometry są używane w pomieszczeniach, w których są zawarte substancje chemiczne i zanieczyszczenia nienależące do powietrza atmosferycznego, to może to powodować wystąpienie dodatkowego błędu pomiaru, który nie jest uwzględniany w deklarowanych parametrach metrologicznych oferowanych urządzeń.
