TERMOMETR LB-710T

---

funkcje: termometr pomiar: temperatura szeroki zakres pomiaru temperatury opcjonalne czujniki do różnych mediów opcjonalna wersja na 2...8 czujników - LB-711  opcjonalny interfejs LonWorks

---

OPIS

 Termometr LB-710T jest urządzeniem stacjonarnym, o małych rozmiarach, zasilanym z zewnętrznego źródła. Charakteryzuje się  nowoczesną konstrukcją opartą na wydajnym i oszczędnym energetycznie sterowniku mikroprocesorowym. Na podstawie znajomości nieliniowych  charakterystyk czujnika temperatury oraz cyfrowych danych kalibracyjnych zapamiętanych podczas wzorcowania w pamięci przyrządu, mikroprocesor wbudowany w przyrząd oblicza aktualne wynik pomiaru temperatury. Wyniki te są wysyłane z przyrządu w postaci cyfrowej do nadrzędnego systemu zbierania danych.

Przyrząd produkowany jest w kilku wersjach:

• LB-710TX - do współpracy z zewnętrznym czujnikiem z termorezystorem Pt1000 (wersja stndardowa),
• LB-710TU - do współpracy z zewnętrznym czujnikiem z termorezystorem Pt100,

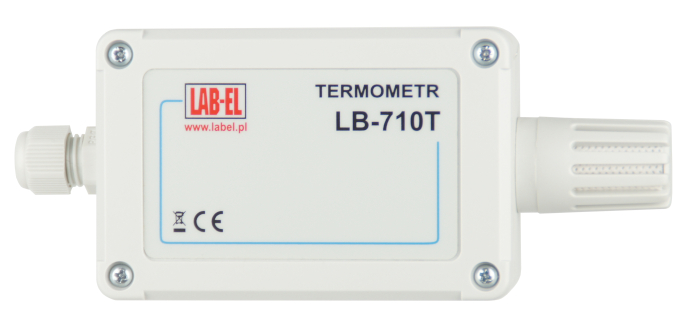

• LB-710TFn - w wersji z czujnikiem wewnętrznym - do pomiaru temperatury powietrza, w obudowie z jednym z filtrów ochronnych (standardowo F3).

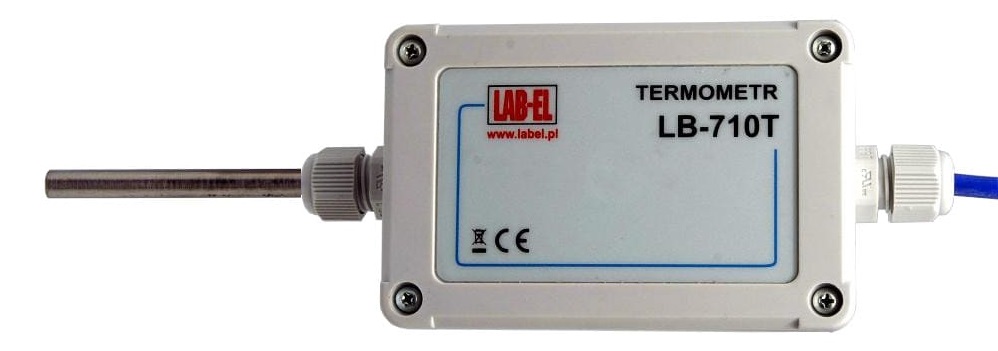

Przyrząd wersji standardowej LB-710TX składa się z czujnika do pomiaru temperatury (w rurce ze stali nierdzewnej) zawierającej sensor (rezystor termometryczny Pt1000), połączonej z przetwornikiem pomiarowym kablem o długości 1...10 m (w zależności od wymagań zamawiającego). Termometr LB-710TX jest szczególnie polecany w miejscach o dużej wilgotności (np. zamrażarkach, chłodniach) ze względu na odporność zewnetrznego czujnika pomiarowego na wpływy wilgoci. W zależności od konstrukcji czujnika może być stosowany do pomiaru temperatury różnych mediów w zakresie  -100...+200°C.

Innym rozwiązaniem konstrukcyjnym (wersja LB-710TF), przeznaczonym do pomiaru temperatury powietrza (np. w magazynach), jest umieszczenie sensora wewnątrz obudowy przetwornika np. takiej, jaka jest stosowana w termohigrometrze LB-710.

Przyrząd jest wyposażony w cyfrowy interfejs prądowy S300 LAB-EL o przebiegach czasowych analogicznych ze standardem RS232C. Rekordy kolejnych wyników pomiarów są wysyłane z przyrządu co około 2 sekundy. Interfejs wyjściowy, oprócz transmitowania danych, służy także do zasilania termometru - wykorzystując do tego celu dwuprzewodową linię  (np.  typu telefonicznego), przy czym biegunowość dołączenia przewodów interfejsu jest dowolna.

Przyrząd może być dołączony do dowolnego systemu nadzorującego, np. regulatora klimatu LB-722, koncentratora LB-731 (tworząc system monitorowania), panelu LB-755, konwertera LB-486 oraz (za pomocą konwertera LB-371) do interfejsu RS232C lub (za pomocą  konwertera LB-375) do interfejsu USB dowolnego komputera. Umożliwia to zdalne i automatyczne zbieranie danych pomiarowych.

Przyrząd nie posiada mechanicznych elementów kalibracyjnych (np. potencjometrów). Wzorcowanie przyrządu polega na przesłaniu, przez interfejs cyfrowy do nieulotnej pamięci przyrządu, danych kalibracyjnych uzyskanych we wzorcowych temperaturach. Gwarantuje to wygodę i wysoką dokładność wzorcowania oraz stabilność parametrów metrologicznych przyrządu w czasie.

Każdy termometr może posiadać indywidualne świadectwo wzorcowania wydane przez Laboratorium Wzorcujące LAB-EL albo Laboratorium Aparatury Pomiarowej Instytutu Energetyki w Warszawie.

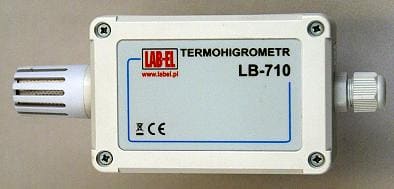

Termometr LB-710T jest zubożoną (o czujnik wilgotności) wersją termohigrometru LB-710, który uzyskał zatwierdzenie typu RP T 95 77 nadane przez Prezesa Głównego Urzędu Miar w Warszawie.

DANE TECHNICZNE

DANE METROLOGICZNE
Pomiar temperatury	Maksymalny zakres pomiaru	-99,9...+199,9°C
	Niepewność pomiaru dla kalibracji jednopunktowej *1)	+/- 0,2°C, +/- 1 ostatnia cyfra
	Niepewność pomiaru dla kalibracji dwupunktowej *1)	+/- 0,1°C, +/- 1 ostatnia cyfra
	Rozdzielczość pomiaru	0,1°C - standard
		0,01°C - opcja
Zakres temperatur pracy	Przetwornika pomiarowego	-40...+85°C
	Czujnika temperatury (standardowego)	-60...+90°C (z wyłaczeniem przewody przyłączeniowego)
	Czujnika temperatury (specjalnego)	-100...+200°C (zależna od wersji czujnika)
Odczyt pomiarów	temperatura w zakresie	-99,9...+199,9°C,  0,1°C
	numer seryjny przyrządu
	stan techniczny przyrządu

*1) - w zakresie o szerokości 50°C.

ZALECANE CIĄGŁE WARUNKI PRACY  *2)
Zakres temperatur	0..40°C
Zakres wilgotności	20..80%
Stopień agresywności korozyjnej środowiska w/g PN-71/H-04651	B

*2) - Wykraczanie poza zalecane ciągłe warunki pracy (np. przy instalowaniu urządzenia w otwartej przestrzeni) wymaga zastosowania dodatkowych środków zabezpieczających część elektroniczną urządzenia przed wykraplaniem wody wewnątrz urządzenia (zabezpieczenie elektroniki silikonem lub stosowanie dodatkowej obudowy zewnętrznej).

ZASILANIE
Zakres napięć	8...24V DC
Pobór prądu	5 mA	średnio
	25 mA	maksymalnie

INTERFEJS

Parametry transmisji: zgodne z RS232C, 300 bodów, 7 bitów informacyjnych, bez kontroli  parzystości, 1 bit stopu pracujący w standardzie tzw. cyfrowej pętli prądowej.

FUNKCJE INTERFEJSU

• TXD - stała transmisja wyników pomiarów i zasilanie termometru,
• RXD - zapisywanie danych kalibracyjnych przyrządu w  jego pamięci nieulotnej.

WYMIARY ZEWNĘTRZNE

• przetwornik pomiarowy:  145 x 64 x 35 mm,
• czujnik standardowy TL-2:   średnica 6 mm, długość: 100 mm,
• czujniki specjalne: w/g indywidualnych uzgodnień.
