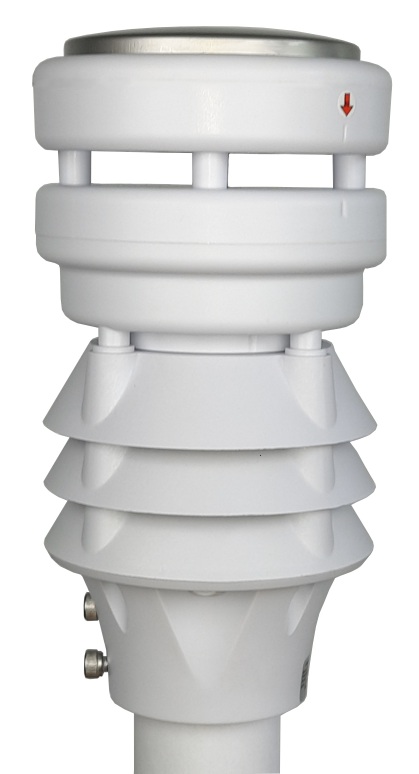

Kompaktowa stacja meteorologiczna XF6

- Klasa szczelności IP65
- Niewielkie wymiary
- Wbudowany czujnik:
- temperatury
- wilgotności
- wiatru
- ciśnienia
- opadu
- Napięcie zasilania 9...24 V
- Interfejs RS485
- Protokół MODBUS RTU
- Przystępna cena
Opis kompaktowej stacji meteorologicznej
Kompaktowa stacja meteorologiczna XF6 integruje sześć parametrów meteorologicznych: temperaturę otoczenia, wilgotność względną, ciśnienie atmosferyczne, prędkość wiatru, kierunek wiatru oraz piezoelektryczny opad deszczu w jednym urządzeniu. Zapewnia 24-godzinny, ciągły monitoring online zewnętrznych parametrów meteorologicznych i przesyła jednocześnie te dane do użytkownika za pośrednictwem cyfrowego interfejsu komunikacyjnego.
Zastosowanie
- Monitoring meteorologiczny
- Monitoring mikrośrodowiska
- Monitoring środowiska sieciowego
- Monitoring meteorologiczny w rolnictwie
- Monitoring ruchu meteorologicznego
- Monitoring środowiska fotowoltaicznego
- Monitoring meteorologiczny dla inteligentnych miast
Cechy
- Niewielkie rozmiary
- Zintegrowana konstrukcja
- Wysoka integracja
- Kompaktowa konstrukcja bez ruchomych części
- Łatwy montaż
- Roczna gwarancja
Dane techniczne
- Pokrywa ochronna ze specjalną obróbką cieplną
- Obsługa rozszerzonego pomiaru parametrów
- Bezpłatne oprogramowanie testowe
- Komunikacja w standardzie RS-485 MODBUS-RTU (prędkość 9600, 8 bit, 1 bit stopu, bez bitu parzystości).
Parametr
|
Zakres pomiarowy | Dokładność
|
Rozdzielczość |
Częstotliwość
próbkowania |
---|---|---|---|---|
Temperatura otoczenia
|
-40...85°C | ±0,3°C (dla 25°C) | 0,01°C | 1 Hz
|
Wilgotność względna
|
0...100%
|
±3% RH (10%...80% RH, bez kondensacji)
|
0,01% RH
|
1 Hz
|
Prędkość wiatru
|
0...40 m/s
|
±(0,3+0,03 V) m/s (V≤30 m/s)
±(0,3+0,05 V) m/s (V>30m/s) |
0,01 m/s
|
10 Hz
|
Kierunek wiatru
|
0...359,9°
|
±3° (przy prędkości wiatru <10m/s)
|
0,1°
|
10Hz
|
Ciśnienie
atmosferyczne |
500...1100 hPa
|
±0,5 hPa (25℃, 950-1100hPa)
|
0,1 hPa
|
1Hz
|
Opad atmosferyczny
|
0...200 mm/h
|
(nieokreślona)
|
0,1 mm
|
1Hz
|
Warunki pracy
|
|
---|---|
Temperatura robocza
|
-30°C...70°C |
Wyjście pomiarów
|
Standardowo: interfejs RS485, MODBUS-RTU
Opcjonalnie: konfigurowalne SDI-12 |
Częstotliwość komunikacji
|
Tryb pasywny: 1/s
Tryb aktywny: 1/min |
Zasilanie
|
DC 9...24 V
|
Stopień ochrony
|
IP65
|
Sposób montażu
|
Na rurze o średnicy zewnętrznej 48 mm
|
Kabel
|
3 m, opcjonalnie 10 m, w komplecie złącze, kabel wychodzi przez maszt (rurę) mocującą stację
|
Wymiary (wysokość x średnica)
|
225 x 116 mm
|
Dostęne opcjonalne wykonania:
Na zamówienie dostępne są inne wykonania kompaktowej stacji meteorologicznej mierzącej wybrany zestaw parametrów:
- ultradźwiękowy pomiar wiatru
- ultradźwiękowy pomiar wiatru, temperatury i wilgotności względnej,
- ultradźwiękowy pomiar wiatru, temperatury, wilgotności względnej i promieniowania słonecznego.
- ultradźwiękowy pomiar wiatru, temperatury, wilgotności względnej, cisnienia atmosferycznego i promieniowania słonecznego.
Sopsób montażu

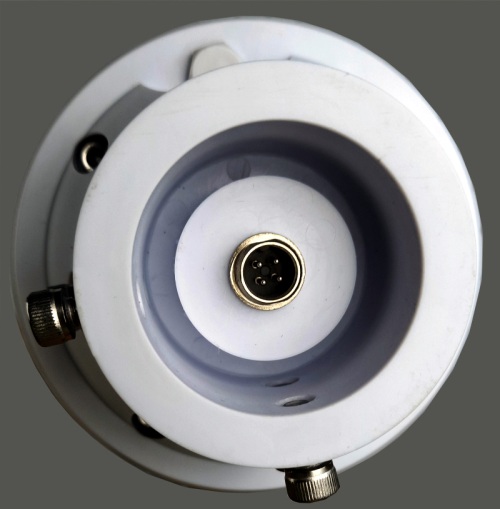

Widok z złącza RS485 na spodzie stacji.
Uwagi
- Obudowa stacji: Kompaktowa stacja meteorologiczna ze zintegrowanym pomiarem temperatury otoczenia, wilgotności względnej i ciśnienia atmosferycznego jest montowana w trójwarstwowej, zewnętrznej osłonie przed promieniowaniem. Osłona przed promieniowaniem wykorzystuje specjalną konfigurację włókien PC+, a wnętrze jest pokryte warstwą izolacji termicznej, aby zminimalizować wpływ promieniowania słonecznego.
- Opis uzupełniający do pomiaru prędkości i kierunku wiatru: Prędkość i kierunek wiatru są mierzone za pomocą czujników ultradźwiękowych, mierzone są dane dotyczące chwilowej prędkości i kierunku wiatru.
- Pomiar opadów metodą piezoelektryczną: Ilość opadów jest obliczana poprzez pomiar wielkości kropel deszczu na podstawie ich uderzenia o powierzchnię zewnętrzną pokrywy stacji. W porównaniu z tradycyjnym deszczomierzem kubełkowym, dokładność deszczomierza piezoelektrycznego nie jest określana. W większości przypadków wartość pomiaru deszczomierza piezoelektrycznego będzie zbliżona do deszczomierza kubełkowego, ale wystąpią znaczne odchylenia w szczególnych przypadkach (krótki okres intensywnych opadów). Konstrukcja dachu o łukowym kształcie nie zatrzymuje wody deszczowej i może pracować cały czas bez konserwacji.
