Alarmy dla bieżących zmiennych

Opis

Dla dowolnej zmiennej występującej w programie LBX można dodać zdarzenie alarmowe. Mogą być to zmienne z aktualnymi wartościami pomiarów pochodzące z urządzeń, zmienne użytkownika zdefiniowane jako np. funkcja. Dla każdej zmiennej można określić dowolną liczbę zdarzeń alarmowych różniących się np. wartością progu alarmowego.

Konfiguracja

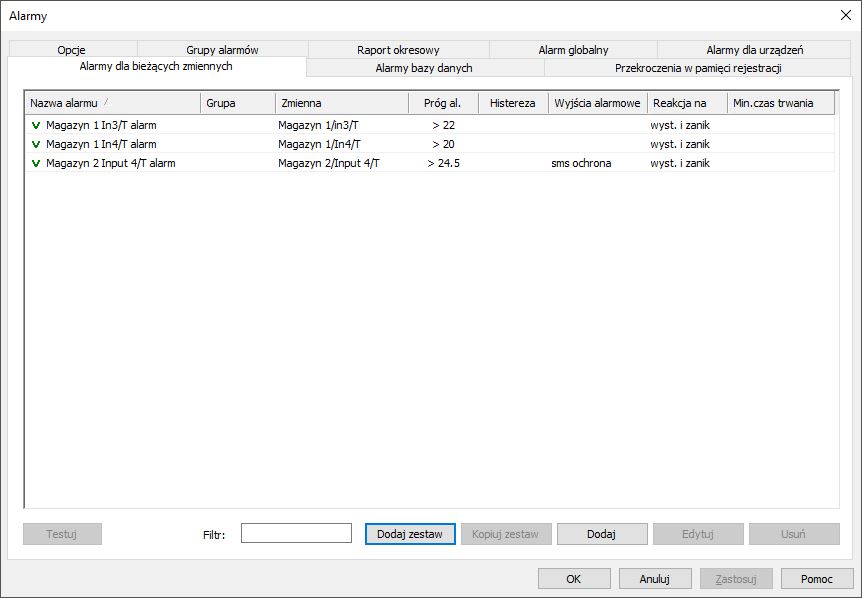

W celu dodania nowego zdarzenia alarmowego należy przejść do okna 'Alarmy dla bieżących zmiennych' (z menu Serwer->Alarmy).

Progi alarmowe

Po wybraniu przycisku 'Dodaj' pojawi się okno konfiguracji alarmu dla zmiennej. Nowe zdarzenie alarmowe wymaga uzupełnienia danych konfiguracyjnych:

  • Nazwa alarmu (jako zmienna) - nazwa nowej zmiennej dodanej w programie do listy zmiennych. Zmienna może być wykorzystana w ekranach użytkownika, funkcjach i innych częściach programu, jej wartość to 0 albo 1.
  • Zmienna - należy wybrać odpowiednią zmienną z listy obecnie dostępnych zmiennych programu
  • Warunek - określenie warunku zaistnienia sytuacji alarmowej, np. T1/RH > 80 oznacza, że dla zmiennej T1/RH o wartości większej niż 80 zostanie zdetekowany alarm
  • Próg alarmowy - wartość wyznaczająca próg zdarzenia alarmowego
  • Minimalny czas trwania sytuacji alarmowej [s] - czas trwania alarmu w sekundach, po którym nastąpi wywołanie wyjścia alarmowego - np. dla ustawienia 30 sekund sytuacje trwające mniej niż 30 sekund nie będą sygnalizowane w programie
  • Histereza - wartość określająca histerezę działania alarmu. Np. dla wartości 5 i alarmu T1/RH > 80, po wykryciu alarmu np. dla wartości 80,4 a następnie po pewnym czasie dla odczytu wartości 76 alarm nadal będzie aktywny. Zostanie on wyłączony dopiero dla wartości mniejszej lub równej 75 (80 - 5).
  • Alarm aktywny - należy zaznaczyć w celu aktywności alarmu
  • Sygnalizuj alarm w momencie wystąpienia sytuacji alarmowej/zaniku sytuacji alarmowej - określa czy alarm ma być wywołany natychmiast po spełnieniu wyżej określonych warunków, czy przy zaniku sytuacji alarmowej ale po wcześniejszym wykryciu alarmu
  • Wyjście alarmowe - wybór wywoływanego wyjścia alarmowego (patrz: wyjścia alarmowe). Dodatkowo każdy zdetekowany alarm jest zapisywany w bazie danych programu.
  • Użyj ustawień innych niż domyślne dla tego wyjścia alarmowego - po zaznaczeniu tej opcji można zmienić wybrane ustawienia (np. numer telefonu) dla danego wyjścia alarmowego. Zmiana będzie dotyczyła tylko tego zdarzenia alarmowego.

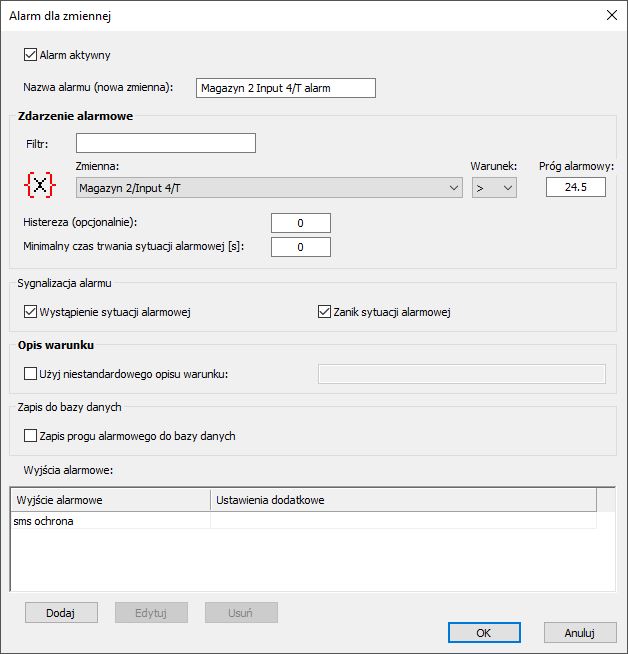

Przykładowe ustawienie zdarzenia alarmowego:

Przykład ustawień alarmowania

Testowanie

Po skonfigurowaniu zdarzenia alarmowego należy przetestować ustawienia. W tym celu można w oknie 'Alarmy dla bieżących zmiennych' wcisnąć przycisk 'Testuj'. Wybrane wyjście alarmowe powinno zostać natychmiast wywołane, testowane zdarzenie alarmowe nie zostanie zapisane w bazie danych. Wyjście alarmowe zostanie aktywowane na 10 sekund. Każde ustawione zdarzenie należy przetestować przynajmniej dwa razy.
