LB-781A - Zintegrowany czujnik drogowy, miernik stanu nawierzchni

Czujnik drogowy - miernik stanu nawierzchni LB-781
  • Sygnalizacja stanów drogi
  • Pomiar temperatury powierzchni oraz podbudowy
  • Pomiar ilości wody na drodze
  • Pomiar rezystancji powierzchniowej drogi
  • Czujnik stanu nawierzchni termicznie pasywny

UWAGA: Urządzenie wycofane z oferty.

Opis

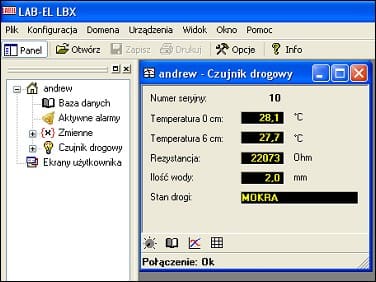

Okno czujnika w programie LBXPomiary stanu nawierzchni w programie LBX

Zintegrowany czujnik drogowy LB-781A jest przeznaczony do pomiaru temperatury i innych parametrów powierzchni drogi. Jest urządzeniem stacjonarnym, o niewielkich rozmiarach, zasilanym z zewnętrznego źródła. Miernik stanu nawierzchni charakteryzuje się nowoczesną konstrukcją opartą na wydajnym i oszczędnym energetycznie sterowniku mikroprocesorowym.

Czujnik drogowy LB-781A sygnalizuje następujące stany drogi:

  • sucha,
  • wilgotna,
  • mokra,
  • zasolona.

Oprócz sygnalizacji stanów drogi miernik stanu nawierzchni wskazuje:

  • temperaturę powierzchni drogi,
  • temperaturę podbudowy drogi (na poziomie - 6 cm),
  • rezystancję powierzchniową drogi,
  • ilość wody na drodze.

Czujnik drogowy LB-781A jest termicznie pasywny - nie zawiera elementów wydzielających ciepło. Wyposażony jest w dwie pary elektrod węglowych: do pomiaru rezystancji drogi i pomiaru ilości wody na drodze. Posiada 6-przewodowy ekranowany interfejs z izolacją galwaniczną: zasilanie 12V (2 przewody), interfejs S300 (2 przewody),  przewód do kalibracji, ekran (uziemienie).

Czujnik stanu nawierzchni ma wbudowany interfejs cyfrowej pętli prądowej  S300 LAB-EL. Dane pomiarowe poprzez ten interfejs są wysyłane do nadrzędnego systemu zbierania danych, którego rolę może spełniać komputer (wyposażony w odpowiedni konwerter S300/RS232 LB-371,  lub S300/USB LB-375) z zainstalowanym programem LBX lub np. rejestrator stacji meteorologicznej LB-490.

Dane techniczne

POMIAR TEMPERATURY
Zakres pomiaru  -40...+70 °C
Dokładność w zakresie -5...70°C  +/- 0,2 °C
Dokładność w zakresie -40...-5°C  +/- 0,5 °C
POMIAR ILOŚCI WODY
Zakres pomiaru  0...9,9 mm
Rozdzielczość  0,01 mm
Dokładność  0,2 mm
POMIAR REZYSTANCJI
Zakres pomiaru  0...40000 ohm
Dokładność  10 % (wartości mierzonej) +/- 20 ohm
WARUNKI PRACY
Temperatura  -40...+70 °C
Wilgotność  0...100 %
ZASILANIE
zakres napięć  11..13 V DC
pobór prądu  25 mA średnio
 45 mA maksymalnie

Długość przewodu: standardowo 10 metrów, maksymalnie 200 metrów.

Wymiary zewnętrzne czujnika

  • Szerokość x długość: 80 x 140 mm
  • Wysokość: 80 mm
